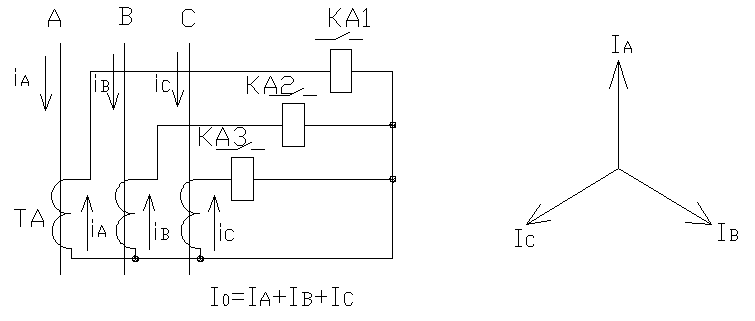

12. Трёхфазная трёхрелейная схема соединения трансформаторов тока и реле в звезду
Особенности:
Схема реагирует на все виды КЗ, имея одинаковую чувствительность при всех видах повреждений (в случае равенства токов повреждения).
В нормальном режиме и при всех видах междуфазных КЗ ток в нулевом проводе в идеальном случае равен 0, поэтому в таких режимах нулевой провод не требуется, однако при КЗ на землю по нулевому проводу протекает ток нулевой последовательности I0, поэтому нулевой провод необходим для нормальной работы схемы. В реальных условиях из-за погрешности трансформаторов тока ток в нулевом проводе не равен нулю в каждом нормальном режиме.

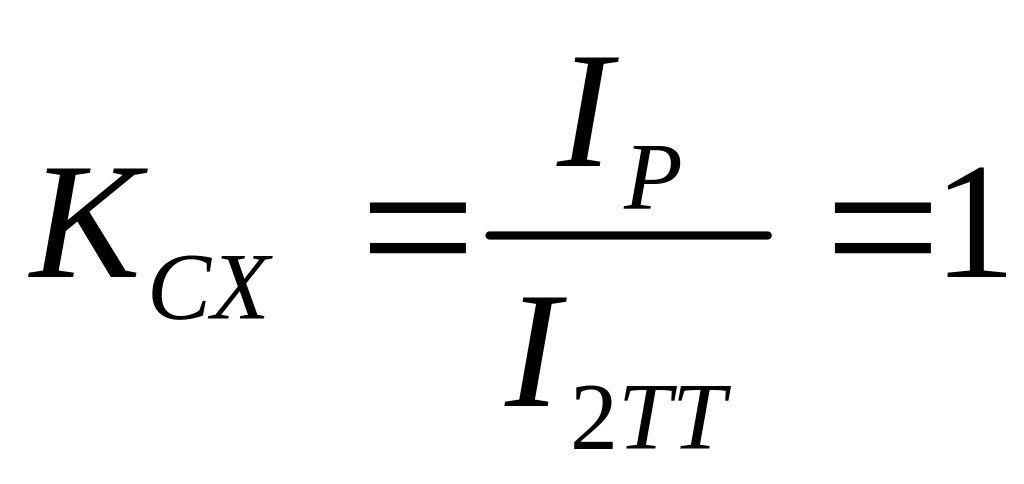

В реле протекают токи равные токам вторичной обмотки трансформаторов:
.В сетях с изолированной нейтралью при двойных замыкания на землю, когда точки расположены на параллельных линиях, отходящих их от общих сборных шин, защита отключает обе линии, при условии равенства выдержек времени защит. Это нежелательно, так как достаточно отключить одну повреждённую линию.

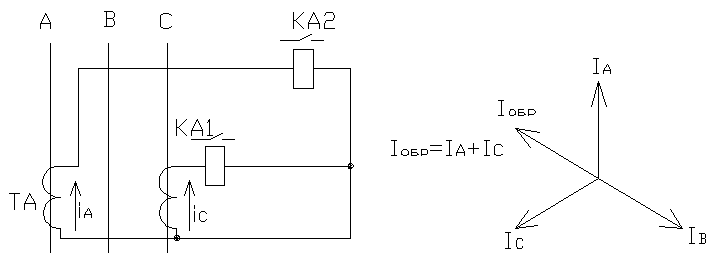

13. Двухфазная двухрелейная схема соединения трансформаторов тока и реле в неполную звезду
Особенности:
Схема реагирует на все виды повреждений, за исключением однофазных КЗ фазы В, где нет трансформатора тока. Применяются для защит от междуфазных КЗ.
В реле протекают токи равные токам во вторичной обмотке трансформаторов тока.

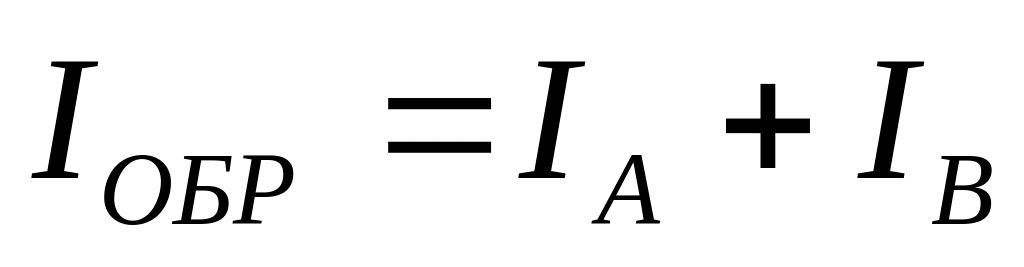

В обратном проводе протекают токи не только при однофазном КЗ, но и при междуфазных КЗ. При нормальном повреждении
.
В сетях с изолированной нейтралью при
двойных замыканиях на землю, когда
точки замыкания расположены параллельно
линиям, отходящих от сборных шин, защитой
отключается только одна линия в том
случае, когда одна точка повреждения
расположена на фазе где нет ТТ. При
однотипных расположениях ТТ на всех
линиях фазы А и С в 66% случаев двойным
замыканием на землю будет отключаться
только одна линия.
Защита может действовать неселективно при двойных замыканиях на землю, если наиболее удалённая точка замыкания расположена на фазе не имеющая ТТ.
Защита может иметь пониженную чувствительность по сравнению с трёхфазной трёхрелейной схемой при некоторых видах двухфазного КЗ за трансформаторами с соединение обмоток звезда-треугольник. Для повышения чувствительности обратный провод можно включить КА3. Такая двухфазная трёхрелейная схема по чувствительности эквивалентна трёхфазной трёхрелейной.

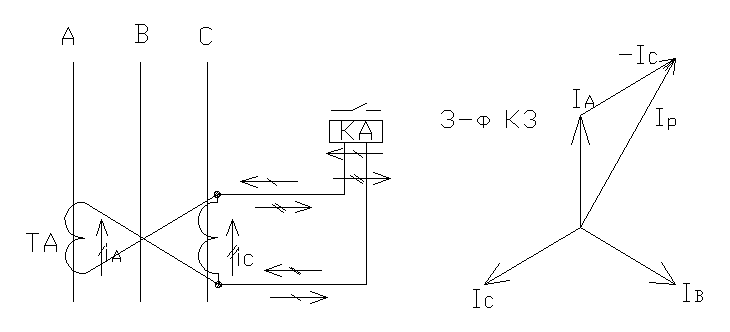

14. Двухфазная однорелейная схема с соединением трансформаторов тока и реле на разность токов двух фаз
[
Особенности:
Схема реагирует на все виды повреждений за исключением однофазного КЗ в фазеВ.
При некоторых видах двухфазных КЗ за трансформатором звезда-треугольник защита может отказывать в работе.
Соотношение между токами реле и во вторичных обмотках ТТ зависит от вида повреждения.

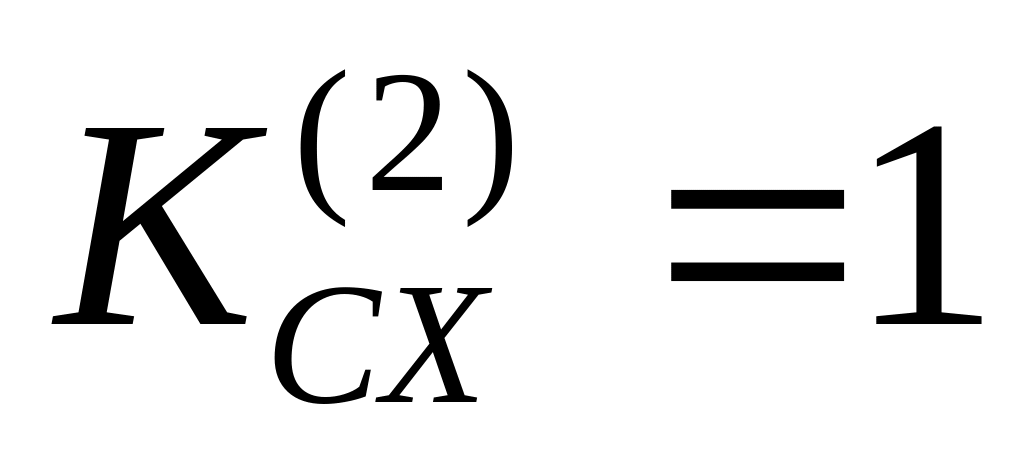

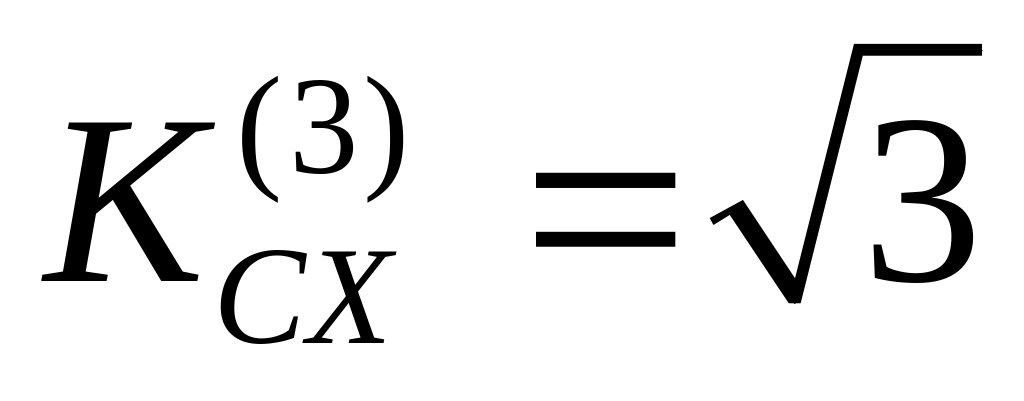

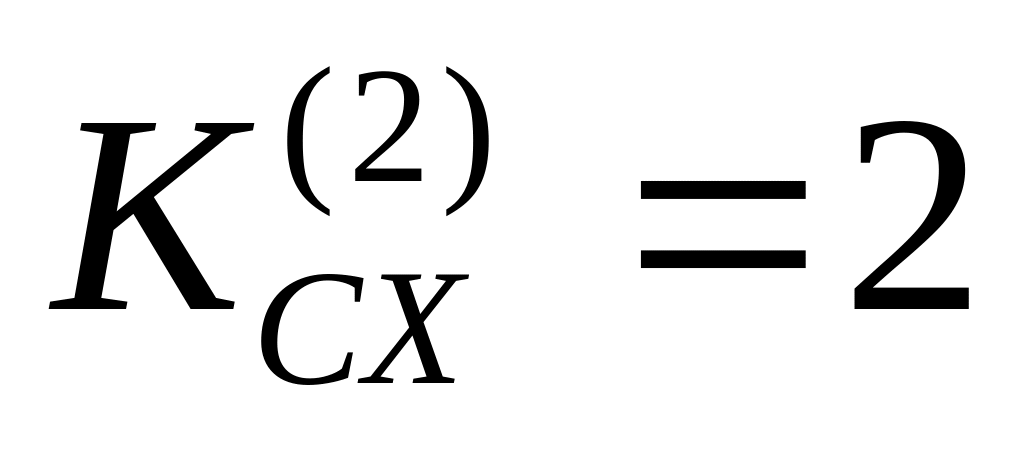

2-х ф КЗ (АВ, ВС) 2-х ф КЗ (АС)
