Токовая защита
Токовыми называются защиты с относительной селективностью, реагирующие на ток в защищаемом элементе. Они приходят в действие при превышении током в месте их включения некоторого заранее установленного значения. В общем случае они выполняются со ступенчатыми, плавными или комбинированными характеристиками выдержками времени t=f(l), где l – расстояние от места включения защиты до точки возникшего кз.
Подразделяются на
Мтз
Токовые отсечки
Основная разница между ними заключается в способе обеспечения селективности. Селективность обеспечив-ся выбором времени србат. защиты, а селективность токовых отсечек обеспечивается ограничением зоны действия защит, что достигается соответсв. выбором токов срабатывания.
6. Максимальная токовая защита (мтз).

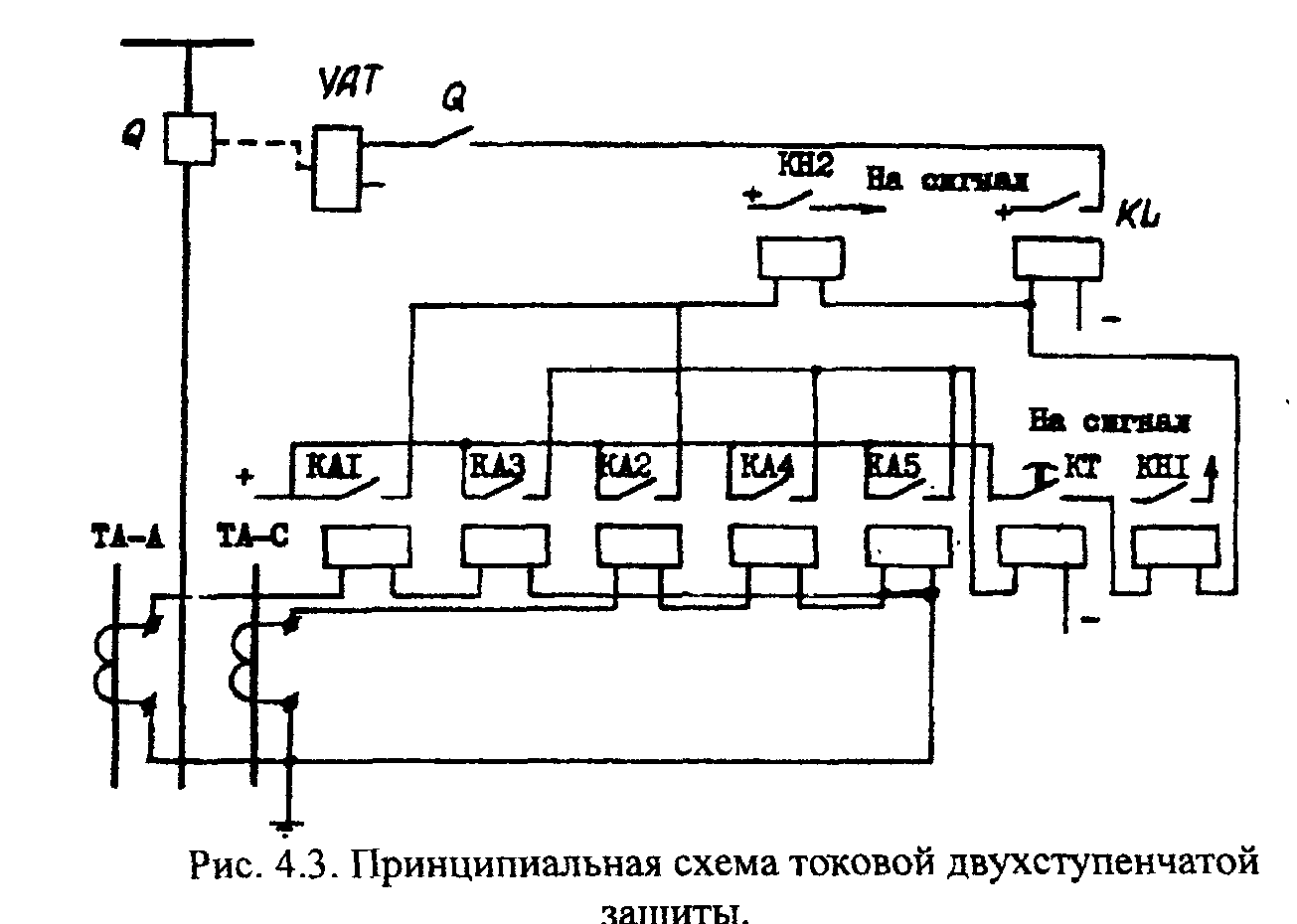

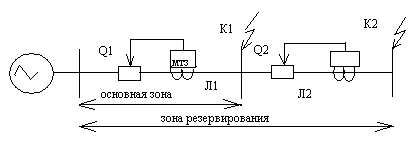

МТЗ могут быть трехфазные или на двухфазном токе выполняются с помощью реле прямого или косвенного действия, могут выполняться как на постоянном оперативном токе, так и на переменном. По виду характеристики времени срабатывания защиты МТЗ могут быть с независимой от тока характеристикой выдержки времени или с зависимой характеристикой. Принципиальная схема МТЗ на постоянном оперативном токе с независимой характеристикой выдержки времени:
7. Выбор параметров срабатывания защиты.

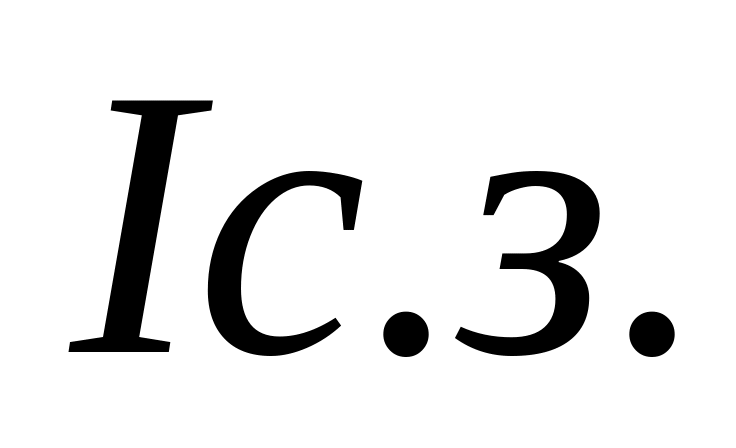

-ток
срабатывания защиты
1.

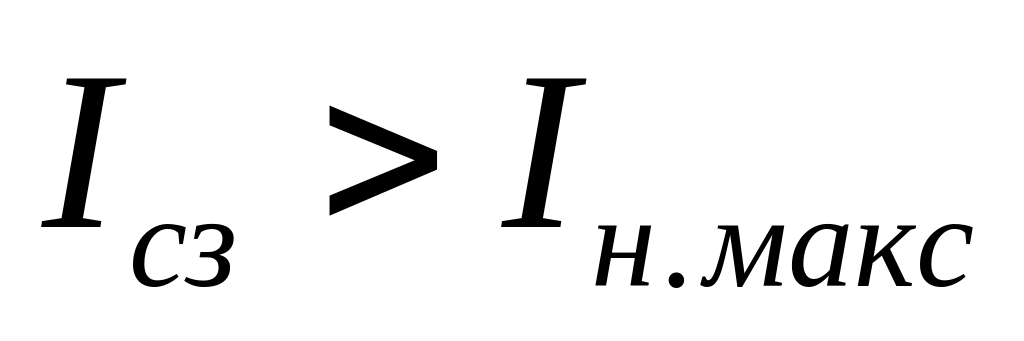

Защита не должна срабатывать от
максимальных нагрузочных токов

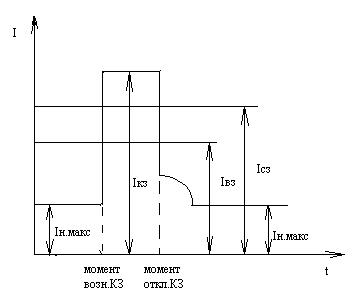

2. Токовое реле защиты сработав при внешних к.з. должно вернуться в исходное положение после отклюю к.з.
-ток

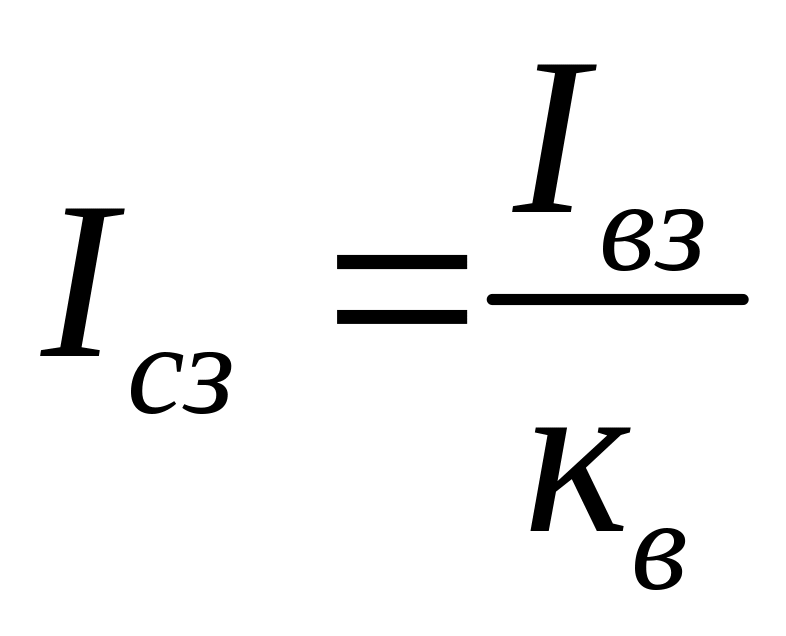

срабатывания реле
-время
срабатывания защиты
8. Выбор выдержек времени
Производится по ступенчатому принципу. По наиболее удаленному участку сети выдержка времени принимается минимальной и увеличивается по мере приближения к источнику питания.
-ступень
селективности
-выбирается
большее значение

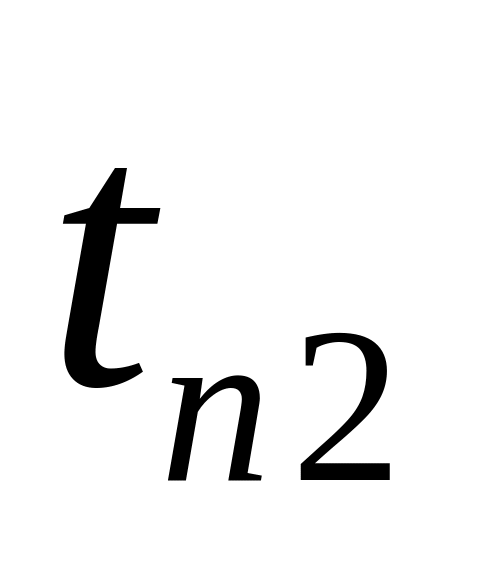

-время
отключения выключателя;
,
-погрешности
во времени срабатывания предыдущих и
последующих защит;
-инерционная
ошибка (для защит с независимой
характеристикой равной нулю);

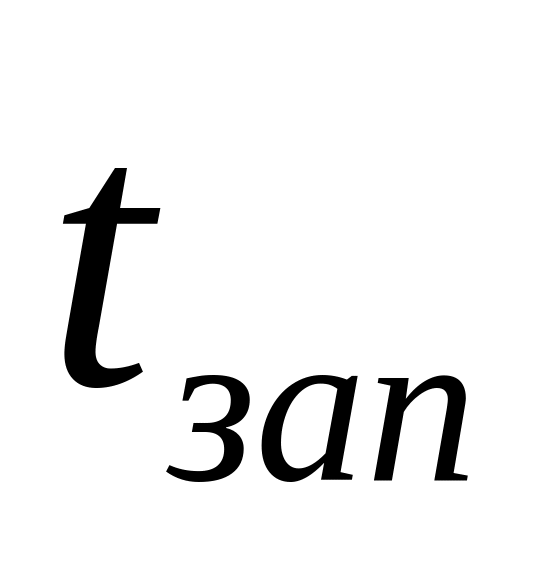

-время
запаса.
Для
защиты с независимой характеристикой
времени срабатывания
с,

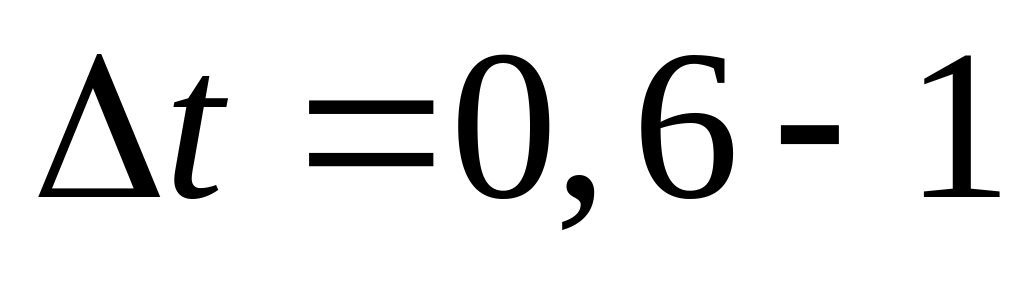

с зависимой характеристикой -
с.
9.Выбор тока срабатывания мтз
Ток срабат.защиты выбирается по:
1.Защита

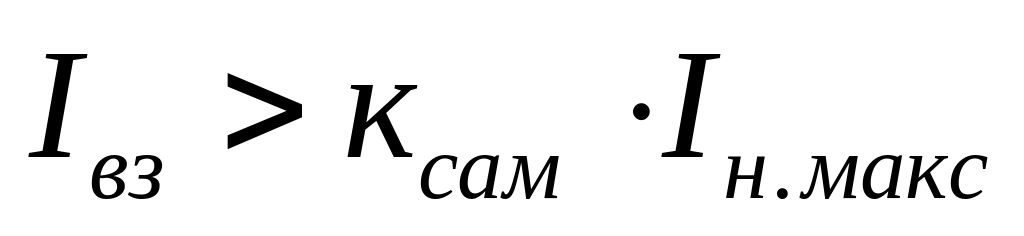

не должна срабат.от макс.нагрузочных
токов
2.Токовое
реле защиты срабатывает при внешних КЗ
и должно возвращаться в исходное
положение после откл. КЗ.
-коэф.самозапуска
.Его величина зависит от состава нагрузки.
При неизвестной нагрузке
=2,5-3;
Ток срабатывания защиты протекает по первичным обмоткам тр-ра.

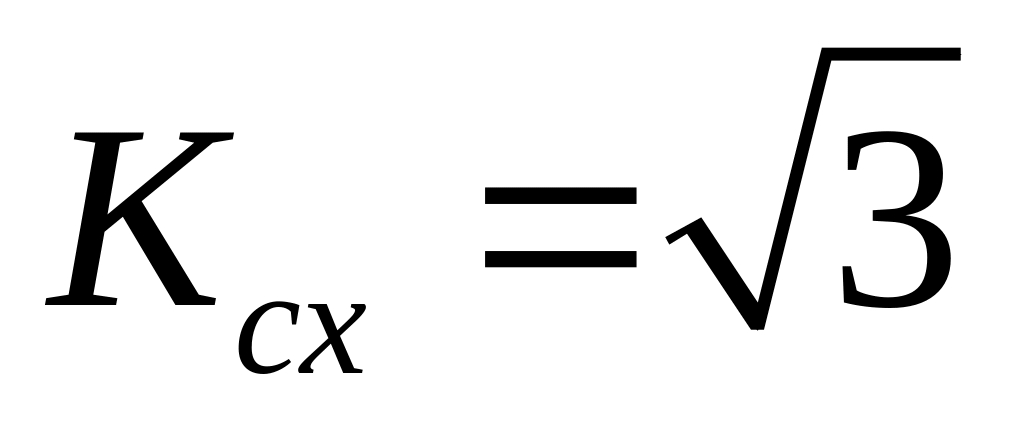

Схема соединения хар-ся коэф.схемы:
;
10.Чувствительность защиты
;

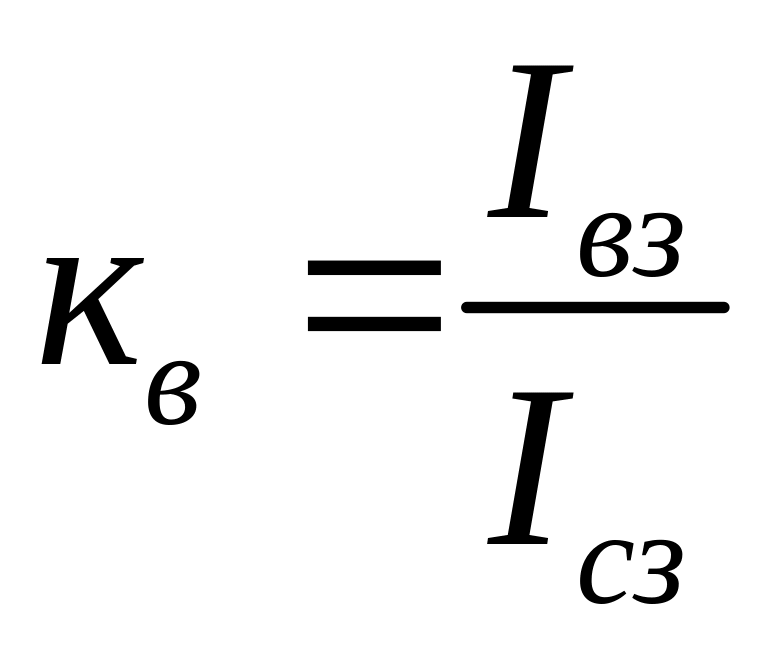

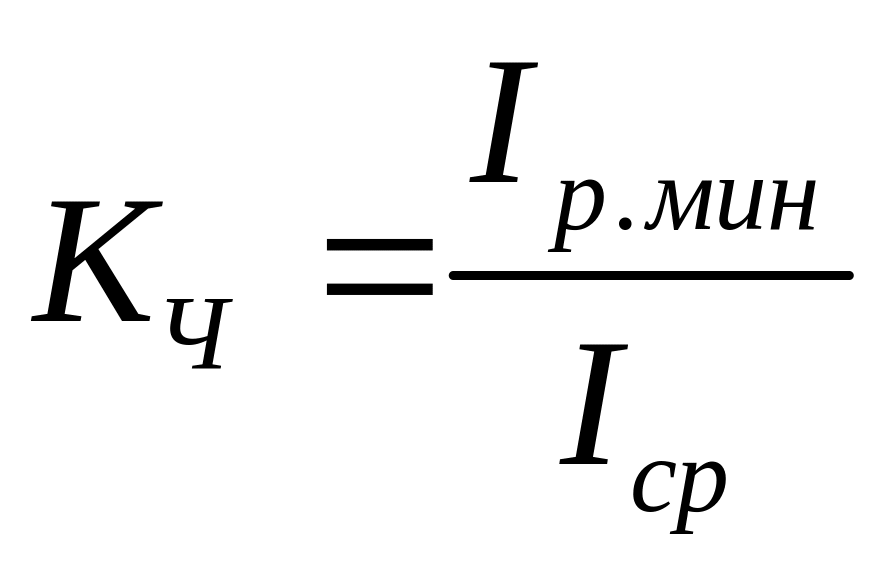

-коэф.чувствительности

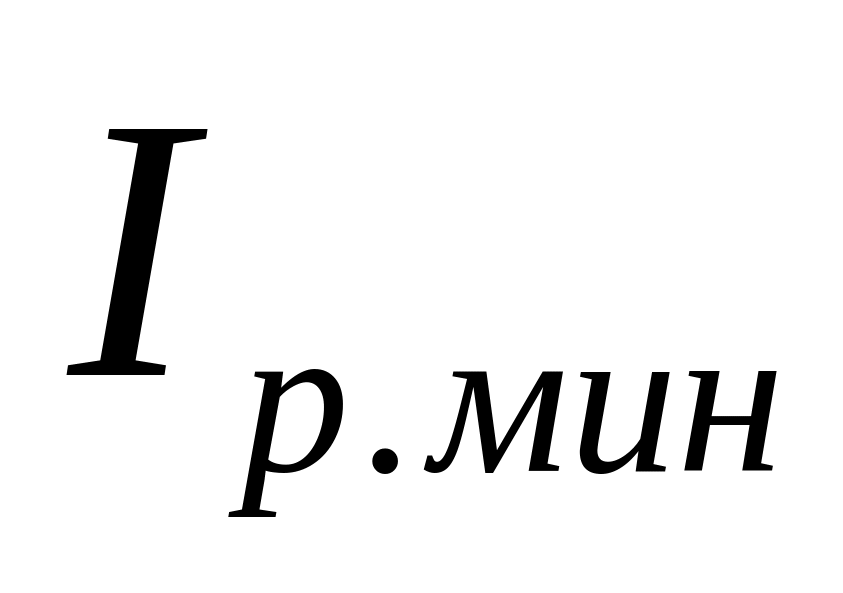

-мин.ток
протекаемый в реле при КЗ (ток двухфазного
КЗ)
-для
К1
11.Схема соединения пусковых органов мтз

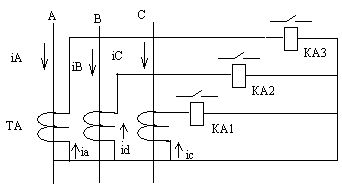

1
.3-х
фазная -3-х релейная схема соединения
тр-ра тока и реле в звезду.
.Схема
реагирует на все виды КЗ.В нормальном
режиме при всех видах междуфазного КЗ,
ток в нулевом проводе равен нулю, поэтому
нулевой провод не требуется. При КЗ на

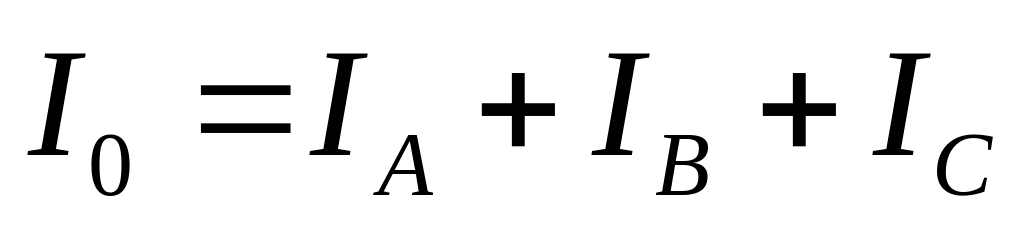

землю по нулевому проводу протек.ток
нулевой последовательности, поэтому
нулевой провод необходим для норм.работы
схемы. Из-за погрешности в тр-рах тока,
ток в нулевом проводе не равен нулю даже
в норм.режиме. В реле протекают токи
равные токам во вторичных обмотках
тр-ра тока.В сетях с изолированной
нейтралью при двойных замыканиях на
землю, когда точки повреждения расположены
на параллельных линиях отходящих от
общих шин защита откл.обе линии при
условии равенства времени выдержки
защиты.

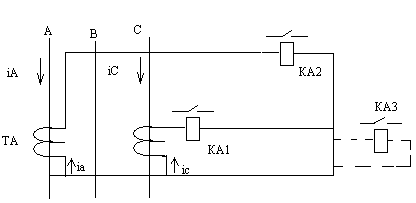

2.
2-х фазное-2-х релейное (3-х релейное) схема
соединения из двух тр-ров тока и реле в
неполную звезду.
.
Схема реагирует на все виды повреждений кроме однофазных КЗ где нет ТА.Выполняется для защиты однофазных КЗ.В реле протекает ток равный току во вторичной обмотке тр-ра тока.

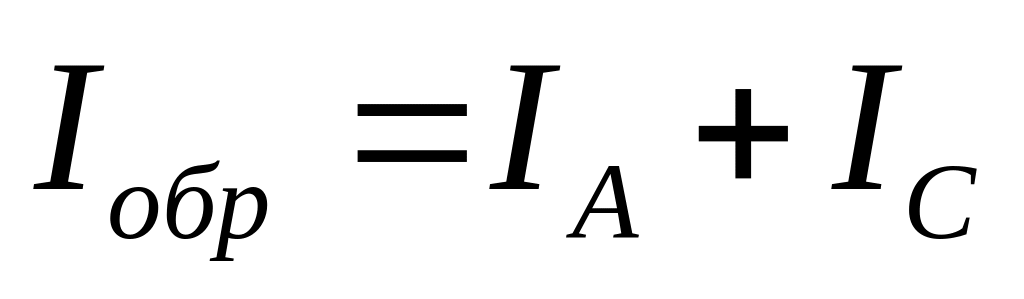

3.Двухфазная однолинейная схема с соединением тр-ра тока и реле на разность токов двух фаз.
-Схема реагирует на все виды КЗ кроме однофазных КЗ в фазе В, поэтому применяется для защиты от межфазных КЗ.
-
При
нек.видах двух.ф. КЗ за тр-ми
(звезда/треугольник) защита может
отказывать в работе.
-Соотн-ние между токами реле и во вторичной обм.тр-ра тока зависят от вида повреждения.
-при
3-х ф. КЗ
-при
2-х ф. КЗ
-при
2-х ф. КЗ
