Арв сг с электромеханическимими возбудителями постоянного тока
Т
акие
системы могут применяться на генераторах
мощностью 100 МВт и менее. На таких
генераторах устанавливаются следующие
устройства АРВ:
уст-во компаундирования полным током
эл.-магн. корректрор напряжения
уст-во релейной форсировки возбуждения.

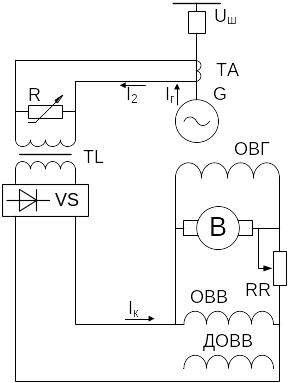

Принцип компаундирования заключается в подпитии обмотки возбуждения возбудителя выпрямленным током статора.
Вторичный
ток
от ТА пропорционален току
подается в первичную обмотку промежуточного
тр-ра компаундирования
.
Этот тр-р служит гальванического
разделения цепей статора и ротора
генератора. А также для задания величины
тока
.
Регулирование сопротивления
используется для настройки уст-ва
компаундирования. Изменяя его величину
можно менять величину тока
.
Напряжение со вторичной обмотки тр-ра
выпрямляется выпрямителем
и подается на обмотку возбуждения
возбудителя. Уст-во компаундирования
может быть также подключено к ДОВВ. При
увеличении нагрузки на генератор
увеличивается
и
,
который подается в обмотку возбуждения
возбудителя. При этом напряжение на
выводах ОВ, увеличивается ток обмотки
возбуждения и ЭДС генератора.
П
ри

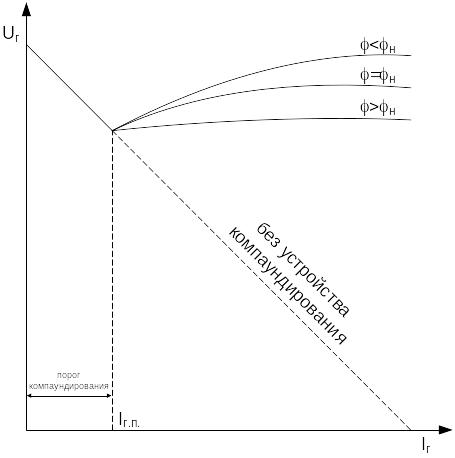

возникает так называемое явление порога
компаундирования, т.к. напряжение на
выпрямителе оказывается меньше чем на
обмотке выпрямителя,
,
выпрямители закрыты обратным напряжением.
Избежать явление порога компаундирования
можно, если уст-во компаундирования
подключено к ДОВВ.
МИНУСЫ:
оно не обеспечивает постоянство напряжения генератора.
при реактивной нагрузке напряжение на выводах генератора меньше
Поэтому устанавливается ЭМКН (эл. мг. корректор напряжения), который обеспечивает постоянство напряжения.
Электромагнитный корректор напряжения (эмк)
Подключается к измерительным тр-рам напряжение.
Входной величиной является напряжение генератора.
Выходной – выпрямленный ток, который подается в ДОВВ.
В зависимости от настройки различают:
С
огласованно включенный корректор применяется при такой настройке уст-ва компаундирования, когда во всех режимах
. Такой корректор посылает ток в ОВВ совпадающий с устройством компаундирования.
П
ротивоположно включенное применяется при такой настройке уст-ва, когда
. Корректор посылает ток в ОВВ, кот. противоположно направлен току от уст-ва комп.
Двухсистемные.
Принцип работы согласованно включенного эл.мг. корректора напряжения

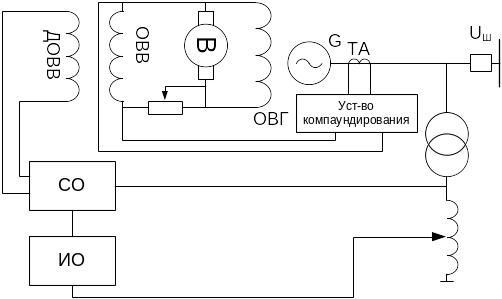

Корректор напряжения содержит след. основные органы:
У
становочный авто-тр
. Воздействуя на его движок оперативный персонал может устанавливать определенный уровень напряжения на выводах генератора.
Силовой орган, в кот. исп. 3-х фазный магнитный усилитель.
Измерительный орган ИО, кот. состоит из промежуточного тр-ра, выпрямителя, линейного и нелинейного элемента. К выпрямителям, лин. и нелин. элементам подключ. обмотки управления магнитным усилителем с одинаковым числом витков
П
ринцип
действия ИО основан на сравнении токов
или напряжений линейного и нелинейного
элементов. Обмотки управления магнитного
усилителя расположены на магнитопроводе
усилителя. А также рабочие обмотки,
которые получают питание от измерительного
тр-ра напряжения. Выпрямленным током
рабочей обмотки производится подпитка
ДОВВ.
Когда
блокирующий вентиль закрыт, т.к. напряжение
будет больше чем на нелин.
элементе.
