1. Назначение рза. Основные требования к рз.

Назначение

Основным назначением РЗА явл-ся автоматич. отключ. поврежденного элемента от неповрежденной схемы путем воздействия на выключатель.

Другое – выявл. опасных ненормальных режимов (перегрузки оборудования, повышение напряжения).

Надежная бесперебойная работа энергосистемы не может быть обеспечена только с помощью РЗА. Поэтому применяются различные виды автоматики. Основными из них являются:

1. АПВ:

2. АВР

3. АЧР Р_г = Р_п

4. АРВ

Основные требования:

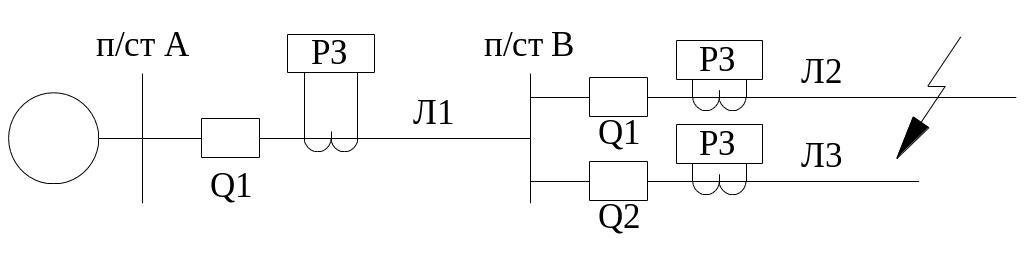

1. селективность (избирательность) – способность защиты отключать только поврежденные линии. Если по принципу действия защита действует только на поврежденном элементе, то эта защита с абсолютной селективностью. Если РЗ действует на смежный участок, то это защита с относительной селективностью.

Иногда в целях упрощения РЗ и в целях более быстрого отключения допускается неселективное действие, однако они должны быть исправлены последующим действием автоматики.

2. Быстродействие.

Высокое быстродействие необходимо по причинам:

- для повышения устойчивости параллельной работы источников питания;

- для уменьшения влияния снижения напряжения на работу потребителей;

- для уменьшения объема разрушения изоляции и токоведущих частей;

- для повышения эффективности действия некоторых устройств автоматики;

- для повышения безопасности обслуживания электроустановок;

t_отк = t_защ + t_ов

t_ов ≈ 0,06 – 0,15с

t_защ ≥ 0,02 – 0,04с

3. чувствительность – способность защиты реагировать на повреждение элемента в минимальных режимах работы системы.

Выполнение защиты встречают большие затруднения, т.к с развитием сетей и увеличением их нагрузок токи короткого замыкания часто оказываются соизмеримы с токами нагрузки.

Чувствительность защит оценивается коэффициентом чувствительности:

4. надежность – способность защиты выполнять заданную функцию, сохраняя эксплуатационные характеристики в заданных пределах в течение заданного времени.

2. Структурные схемы рз. Классификация реле.

Защита состоит:

1 – измерительная часть;

2 – логическая часть;

3 – источник оперативного тока;

4 – исполнительные органы.

Измерительная часть получает питание от измерительных тр-ров ТV и TA и непрерывно контролирует состояние защищаемого устройства.

Логическая часть определяет программу защиты в зависимости от сигналов измерительной части. Основным элементом защиты является реле.

Классификация реле:

1. по конструктивному исполнению:

а) электромеханическое реле с подвижными элементами и контактами;

б) статические – без подвижных элементов и контактов;

2. по назначению:

а) измерительные (реле тока напряжения и т.д.);

б) логические (реле времени, промежуточные и указательные реле);

3. по принципу действия:

а) электромагнитные;

б) индукционные;

в) магнитоэлектрические;

г) поляризованные;

4. по роду величины, вызвавшей срабатывание реле:

а) тока;

б) напряжения;

в) мощности;

5. различают реле максимального и минимального действия;

6. по способу включения в защищаемую цепь:

а) первичные (обмотки включаются непосредственно в защищаемую цепь);

б) вторичные (через измерительные TA и TV);

7. по способу воздействия на привод выключателя:

а) прямого действия;

б) косвенного.

Реле прямого действия обычно встраиваются в привод выключателя и поэтому часто называются встроенными. Эти реле реле воздействуют на отключаемое устройство выключателя, они не имеют контактов и не требуют источников оперативного тока.

РТМ – реле тока мгновен. действия;

РТВ – реле тока с выдержкой времени;

РНМ – реле напряжения мгновен. действия;

РНВ – реле напряжения с выдержкой времени.
