56. Типи деревяних кроквяних ферм

Покрівельні системи підтримуються спеціальними конструкціями, що складаються з кроквяних ферм (крокв), які передають навантаження безпосередньо від покрівлі, снігової маси, поривів вітру і т.д., на внутрішні опори і стіни. Конструкційні особливості кроквяних систем залежать від розташування і кількості внутрішніх опор, від величини прольоту між ними, від форми самого даху, від діючих на обрешітку навантажень і від інших факторів.  Трикутна форма, що лежить в основі кроквяної конструкції, надає їй додаткову жорсткість. Основним елементом кроквяних ферм є підтримуючі обрешітку кроквяні ноги, які в свою чергу укладаються уздовж покрівельного ската.  Крокви висячого типу передають навантаження на дві крайні опори, якими можуть бути стіни будівлі. Ноги висячих крокв працюють на вигин і стиснення. Більш того, крокви такого типу створюють істотне розпираюче, горизонтально спрямоване зусилля, що передається стінам. За допомогою металевих або дерев'яних затяжок, можна значною мірою знизити це зусилля. Затягування можуть бути розташовані біля основи крокв, в тому випадку якщо вони застосовуються в якості балки перекриття. Подібний варіант найбільш затребуваний в процесі зведення дахів мансардного типу. Чим вище розташовується затягування, тим міцніше воно повинне бути, незалежно від матеріалу, який використовується основою для її виготовлення і тим надійніше і довговічніше повинно бути поєднання цього елемента з кроквами.

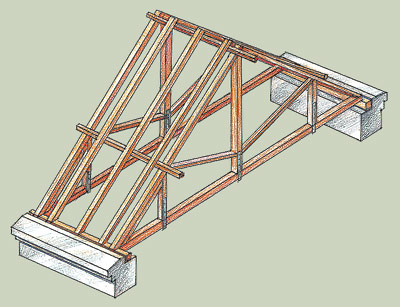

Так як висячі крокви передбачають опору лише на дві крайні опори, затягування покликане з'єднати  кроквяні ноги, перешкоджаючи тим самим їх роз'їзджанню.

Крокви наслонного типу встановлюються в тих будинках, де присутня середня несуча стіна або стовпчасті проміжні опори. Їх закінчення передають навантаження на зовнішні стіни будівлі, у той час як середня частина передає навантаження на опори або внутрішні стіни. Таким чином, ці елементи, подібно балкам, функціонують на вигин. Покрівельна система, на основі наслонних крокв, більш легка і проста в збірці, у порівнянні з іншими типами аналогічних систем, при одних і тих же параметрах. Використання наслонних крокв передбачає обмежену кількість необхідних пиломатеріалів, що в свою чергу означає мінімізацію фінансових витрат. Встановлюючи висячі і наслонні кроквяні ферми, відразу над декількома прогонами, в рамках єдиної покрівельної конструкції може допускатися їх чергування. При відсутності проміжних опор, доцільно застосування висячих крокв, а там де є можливість, встановлюються наслонні крокви.

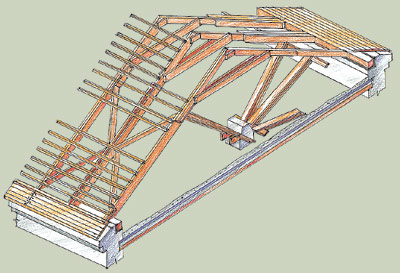

Установка крокв такого типу здійснюється переважно в будівлях з  стовпчастими опорами або несучою середньою стіною.

57. Металодеревяні ферми з верхнім прямолінійним поясом

Ефективними несучими конструкціями похилих дахів є кроквяні ферми, що являють собою плоску решітчасту конструкцію. Вони складаються з верхніх і нижніх поясів, системи стояків і розкосів між ними. Залежно від матеріалу ферми можуть бути: металеві, з/б, дерев’яні та металодерев’яні, а за профілем обрису – трикутні, трапецоїдні, полігональні, сегментні та інш. Металодерев’яні ферми – це конструкції, в яких усі елементи, що працюють на стиск, виконані здерева, а на розтяг – зі сталі.

У верхньому поясі ферм, виконаному з прямолінійних елементів від дії внеузловой поперечного навантаження, виникають значні згинальні моменти. Для зменшення перетину необхідно прагне до сніженіюдействующіх в них згинальних моментів, створюючи розвантажувати момент зворотного знаку ексцентричним додатком нормальної сили. Ексцентриситет може бути різним. Нерідко його визначають з умови рівності абсолютних значень моменту в прольоті від навантаження в панелі верхнього поясу, діленого на коефіцієнт |, і моменту від ексцентриситету е  За абсолютною величиною ексцентриситет не повинен перевищувати 1/4 висоти перерізу пояса або не менше половини перетину щоб уникнути можливого руйнування від сколювання.
