54.Клеєфанерні балки двотаврого і коробчастого перетину

Клеефанерние балки складаються з фанерних стінок і дощатих поясів. Поперечний перетин клеефанерноі балки може бити двотавровим або коробчатим. Так як при цьому пояса віддалені від нейтральної; осі, то матеріал в таких балках використовується більш ефективно

За формою перетину можуть бути коробчастими, двотавровими, двотаврові-коробчастими (склеєними з двох або декількох двотаврів), трикутними, трапецієподібними.

Клеефанерние балки можуть бути постійної висоти, двосхилими, а також з криволінійним верхнім поясом (мал.). Радіус кривизни верхнього поясу кругового обриси визначають за рівнянням окружності

де R - радіус кривизни верхнього поясу; h З р - висота балки в середині прольоту; h к - висота балки на її кінці.

клеефанерние балки з плоскою фанерною стінкою рекомендується використовувати для прольотів до 15 м. Їх висоту зазвичай призначають в межах '/ 8 - 1/12 l при. цьому, слід враховувати стандартні розміри фанерних листів. Товщину стінки приймають не менше 8 мм.

Клеефанерная балка двотаврового перетинуКлеефанерная балка коробчатого перетину

58,металодеревяні сегментні ферми

Сегментні клеєні ферми компонуються з таким розрахунком, щоб дуга верхнього пояса була з криволінійних елементів однакової довжини. Всі вузли, включаючи вузли верхнього поясу, центрують по осях елементів. Верхній пояс такої ферми може бути розрізним або нерозрізним. Завдяки криволінійні обриси верхнього пояса створюється зворотний вигин по відношенню до осі вигину пояса під дією зовнішнього навантаження, тому ця ферма має мало навантажену решітку, що спрощує конструкцію її елементів і вузлів.

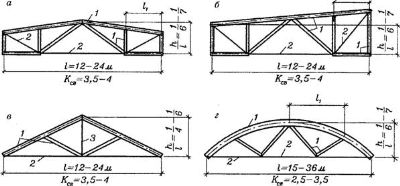

У сегментних ж фермах (рис. 36.1, г) всі вузли центрують по осях елементів. Завдяки криволинейному обрису верхнього поясу сегментна ферма має малонавантаженому решітку, що спрощує конструкцію її вузлів, а також невеликі моменти у верхньому поясі.

Металлодеревянние трикутні і багатокутні ферми, враховуючи наявність в них великої кількості сталевих деталей, можуть бути виготовлені і в заводських умовах. При багатокутному контурі в елементах решітки ферми виникають невеликі зусилля.

18, розрахунок центрально стиснутих деревяних елементів

55. Клеєні балки з хвилястою стінкою

Клеефанерні балки з хвилястою стінкою (рис. 35.5) відносяться до класу малогабаритних балок. Вони мають двотавровий перетин, постійне по довжині. Полиці виконують з дерев'яних прямокутних брусків або дощок, в пластях яких обрані хвилеподібні по довжині пази клиновидного перетину. Фанерна стінка має хвилясту по довжині форму, яка надається їй в процесі виготовлення. Волокна зовнішніх шарів фанери розташовуються уздовж стінки. Стінка вклеюється краями в пази поясів. Завдяки хвилястою формі стінка краще чинить опір втраті стійкості, ніж плоска, і не потребує зміцнення її ребрами жорсткості.

Рис. 35.5. Клеефанерной балка з хвилястою стінкою

ХЛГ

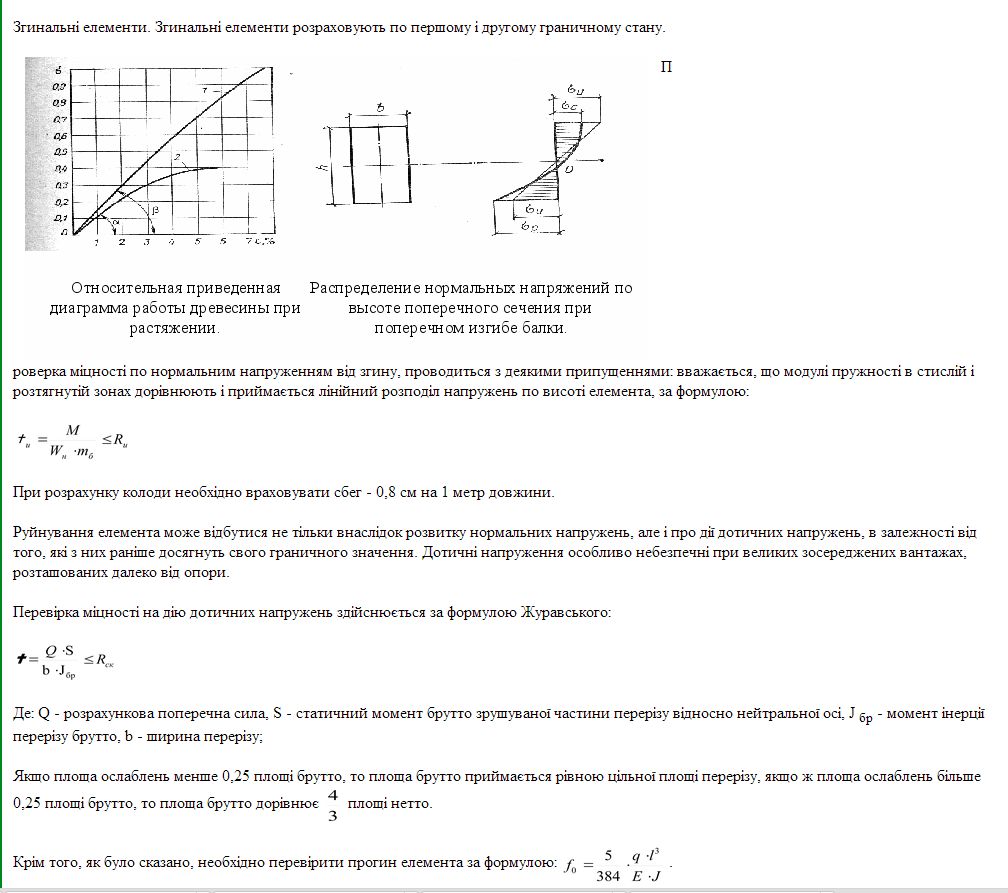

Розрахунок клеефанерних балок з хвилястою стінкою відрізняється від розрахунку балок з плоскою стінкою насамперед тим, що фанерна стінка не може сприймати нормальних напружень, так як при згині балки вона володіє піддатливість, здатна складатися і розпрямлятися. Тому балку з хвилястою стінкою слід розглядати як складову на податливих зв'язках, де роль податливих зв'язків відіграє хвиляста стінка.
