Пример решения задачи №8 .

Дано: размеры помещения механического цеха 30,0 х 12,0 х 6,0 м;

габариты всех источников шума одинаковые равные 1,0 х 0,5х 1.0 м ;

координаты источников шума: Х₁ =7м , У₁ =3,5 м ;

Х₂ =1м , У₂ =8 м;

Х₃ =20 м, У₃ =5 м;

Х₄ =18 м, У₄ =1 м;

эквивалентный уровень звука источники шума: L_1экв =98 dБА;

L_2экв =93 dБА;

L_3экв =84 dБА;

L_4экв =90 dБА.

время работы каждого из источников: Т₁= 8 час;

Т₂= 6 час;

Т₃= 8 час;

Т₄= 5 час.

Определить: уровень звукового давления на рабочем месте оператора, расположенного в точке с координатами Х_р=7 м и У_р= 5 м, сравнить полученные значения с нормативными и сделать вывод о необходимости защитных мероприятий.

РЕШЕНИЕ

Строим координатную сетку помещения с размещенными в ней источниками шума и рабочим местом, на котором требуется определить уровень звукового давления.

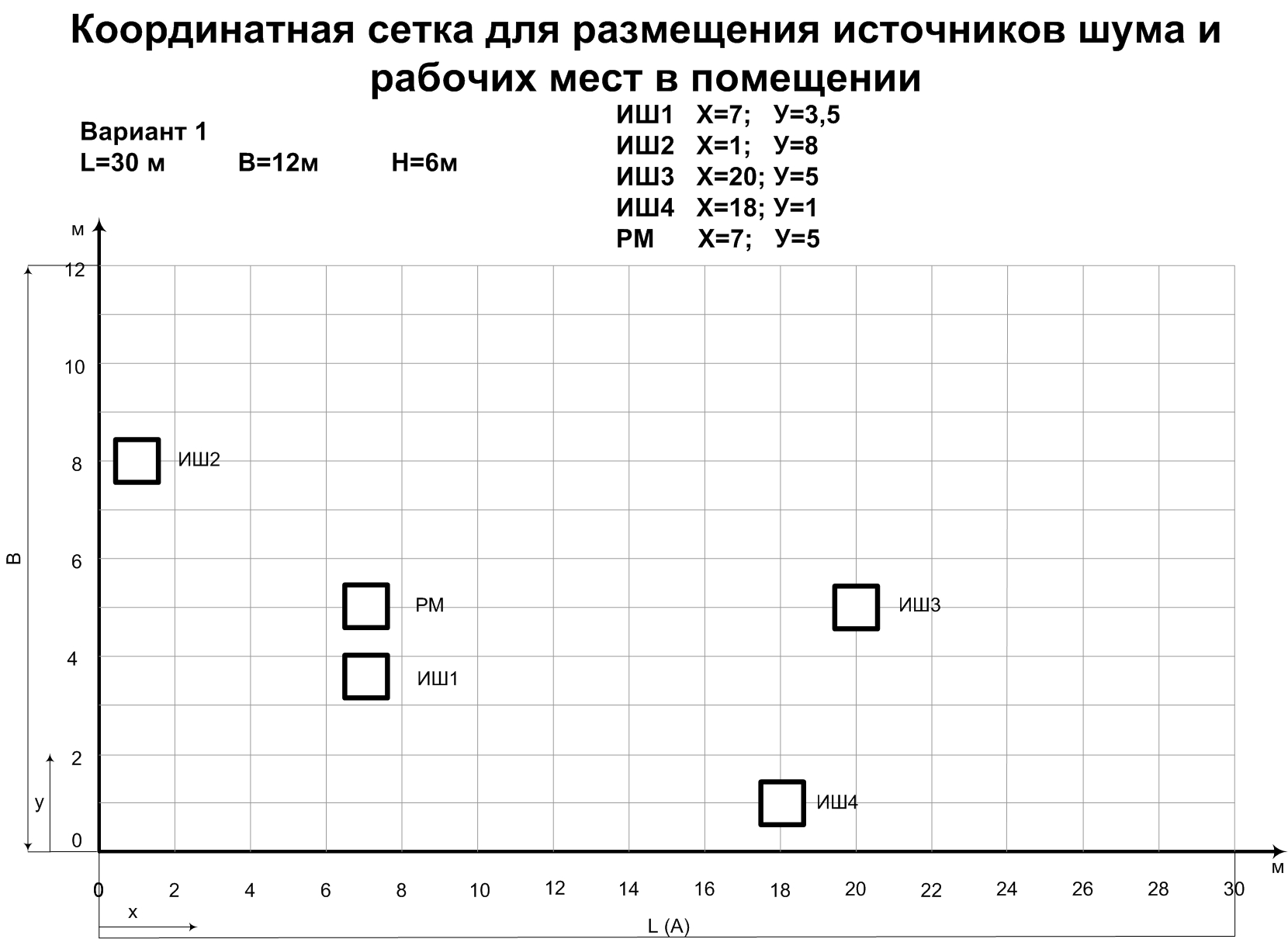

Рис. 14.2 Координатная сетка для размещения источников шума и рабочего места в помещении

Эквивалентный уровень звукового давления от каждого из источника шума в точке размещения рабочего места определяется по зависимости (13.1):

где L_w – эквивалентный уровень звуковой мощности, дБА;

χ-коэф.- т, учитывающий влияние ближнего поля принимается по табл.П 13.1;

Ф - фактор направленности источника шума (для источников с равномерным излучением Ф = 1);

Ω-пространственный угол излучения источника, рад,принимается по табл.П13.2;

r-расстояние от акустического центра источника шума до расчетной точки, м.

Определяем расстояние от каждого из источников шума до рабочего места

У_р – У₁=│ 5-3,5│ =1,5 м ;

Х_р – Х₂ =│7-1│= 6 м;

У_р – У₂= │5-8 │=3 м следовательно r₂=√(6²+ 3²) =6,7 м;

Х_р – Х₃=│7-20│= 13 м

Х_р – Х₄=│7-18│= 11 м

У_р – У₄= │5-1 │=4 м следовательно r₃=√(11²+ 4²) =11,7 м.

Влияние ближнего поля

Источник №1 r = 1,5 l_макс по таблице П 13.1 χ=1,25.

Источники №2, 3,4 r > 2l_макс по таблице П.13.1 χ= 1.

Фактор направленности для всех источников Ф = 1.

Условия излучения Ω по таблице П 13.2 для 1 и 3 источников шума Ω = 2π , для 2 и 4 источника Ω = π

L₁= 98+10*lg1+10*lg1,25- 20*lg1,5-10*lg2π = 98+10*0+10*0,0969-20*0,176-10*0.798 =87,5 дБА

L₂= 93+10*lg1+10*lg1- 20*lg6,7-10*lgπ = 93+10*0+10*0-20*0,83-10*0,497 = 71,43дБА

L₃= 84+10*lg1+10*lg1- 20*lg13,0-10*lg2π = 84+10*0+10*0-20*1,11-10*0.798

= 53,82 дБА

L₄= 90+10*lg1+10*lg1- 20*lg11,7-10*lgπ = 90+10*0+10*0-20*1,068-10*0.497=63,67 дБА

Влияние времени эксплуатации, которое выражают коэффициентом загрузки К_з определяется по зависимости (13.2):

L₁= 87,50+ 10 lg(8/8)=87,5+0=87,5

L₂= 71,43+ 10 lg(6/8)=71,43-1,25=70,18

L₃= 53,82+ 10 lg(8/8)=53,82+0=53,82

L₄= 63,67+ 10 lg(5/8)=63,67-2,04=61,63

Эквивалентные уровни звукового давления L_экв, дБА, в расчетных точках соразмерного помещения с несколькими источниками шума следует определять по формуле

L_экв= =10lg(10^0.1*87,5 +10^0.1*70,18+10^0.1*53,82+10^0.1*61,63)=10*lg(562341325+10423174,3+240990,5+1455459,1)=87,6дБА

Допустимые эквивалентные уровни шума на рабочих местах в соответствии с таблице П.1.2 не должны превышать 80 дБА , в рассматриваемом случае уровень шума на рабочем месте составил 87,6 дБА , превышение на 7, 6 дБА следовательно в соответствии с таблицей П 1.3 класс условий труда 3.2- вредный второй степени.

Рекомендации: необходимо уменьшить уровень шума в источнике его образования, либо использовать звукоизоляцию.
