Монтаж железобетонных подкрановых балок

Монтаж подкрановых балок производят после установки и окончатель­ной выверки колонн, замоноличивания их в фундамент и достижения бето­ном 70 %-й проектной прочности (рис. 1.2).

При монтаже балок с предварительной раскладкой у мест монтажа их складывают в «елочку» на деревянные подкладки на расстоянии от оси ко­лонн 2,8 - 4,0м. Перед подъемом подкрановых балок очищают от ржавчины их закладные детали в опорных узлах и на верхнем поясе. До начала монтажа производят геодезическую проверку отметок и положения в плане опорных площадок колонн, навешивают инвентарные подмости на хомуты, укреплен­ные на колоннах. Устанавливают балку по осевым рискам на балках и консо­лях колонн. Балки временно закрепляют на опорах с помощью анкерных болтов, затем после окончательной геодезической выверки производят при­варку всех крепежных деталей.

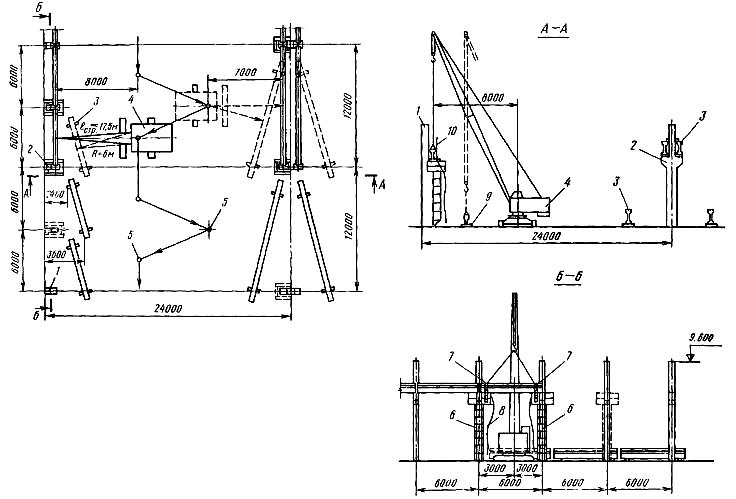

Рис.1.2. Схема монтажа подкрановых балок 1- колонна крайнего ряда; 2 - колона среднего ряда; 3 - подкрановые балки; 4 - монтажный кран; 5 - направление движения крана и его стоянки; 6 - приставные лестницы; 7 - монтажные лестницы; 8 - оттяжка; 9 - деревянная подкладка; 10 - стойка со страховочным канатом [2]

Монтаж конструкций покрытий

После укладки подкрановых балок монтируют стропильные фермы и плиты покрытия комплексным методом отдельным потоком (рис. 3). Фермы монтируют при помощи траверс, длина которых выбирается в за­висимости от расположения мест строповки. В проектное положение их ус­танавливают с совмещением осевых рисок на их торцах с рисками на опор­ных поверхностях колонн, после чего закрепляют сваркой с закладными эле­ментами. Устойчивость первых двух ферм обеспечивается расчалками, закрепленными за передвижные инвентарные якоря или за основания ранее смонтированных и замоноличенных в стаканы фундаментов колонн. Устой­чивость последующих ферм достигается с помощью инвентарных распорок к ранее смонтированной ферме.

Плиты покрытия монтируют от концов фермы. После укладки каждой плиты ее закладные детали должны быть приварены к закладным деталям верхнего пояса фермы не менее чем в трех точках.

На монтаже ферм заняты пять монтажников конструкций. Три монтажника устанавливают монтажные лестницы-площадки, проверяют размеры фермы, наличие, правильность расположения закладных деталей и осевых рисок, которые при необходимости восстанавливают, закрепляют оттяжки. Два других монтажника подготавливают места опирания ферм, при необходимости очищают их, восстанавливают осевые риски.

Первые три монтажника стропят ферму и при подъеме регулируют ее положение оттяжками. На высоте около 0,6 м над местами опирания два других монтажника принимают ферму, наводят ее по осевым рискам и устанавливают в проектное положение. Затем сваривают закладные детали,

Монтаж наружных стеновых панелей

Монтаж стеновых панелей производят дифференцированным методом после окончания монтажа несущего каркаса здания (рис.1.3).

В каждой ячейке между колоннами стеновые панели рекомендуется мон­тировать сразу на всю высоту. По технологии ЦНИИОМТП их монтаж осу­ществляется в три этапа [2]:

1-й — строповка панели и закрепление с устройством, предотвращающим ее вращение при подъеме, подъем элемента;

2-й — освобождение панели от устройства, предотвращающего ее враще­ние при подъеме, и установка в проектное положение, заделка постоянных узлов и стыков;

3-й — расстроповка и возвращение крюка в исходное положение для подъема следующей панели.

На монтаже стеновых панелей не требуется использования монтажных механизмов значительной грузоподъемности с большим вылетом стрелы крана.

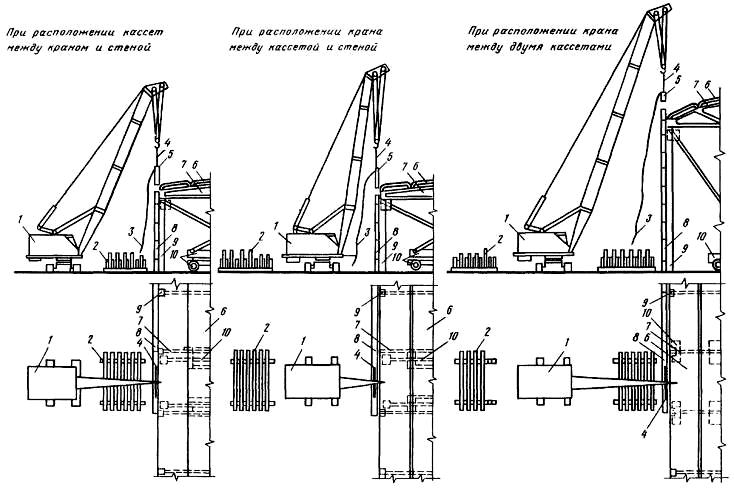

Рис. 1.3. Монтаж стеновых панелей по прогрессивной технологии 1 - кран; 2 - кассеты для панелей; 3 - оттяжки; 4 - стропы; 5 - панели; 6 - смонтированные покрытия; 7 - стропильные фермы; 8 - стены; 9 - колонны; 10 – гидроподъемники [1,2]
