1. Способы охлаждения элементов газовых турбин.
Охлаждение рабочих лопаток - несравнимо более сложная задача, чем охлаждение направляющих, из-за существенно большей их нагруженности™, уменьшения поперечного сечения профиля к периферии, большой закрутки при умеренных втулочных отношениях. Еще в самых ранних конструкциях газовых турбин для снижения температуры корневой части рабочей лопатки был использован теплоотвод в диск; имеющий более низкую температуру.
На первом этапе внедрения охлаждаемых рабочих лопаток получили распространение лопатки с продольным течением охладителя (рис.5.2, а). Для современных и перспективных высокотемпературных газовых турбин такие рабочие лопатки недостаточно эффективны для первой ступени, однако могут быть применены для последующих ступеней.
Более распространены рабочие лопатки внутреннего конвективного охлаждения со смешанным течением охлаждающего воздуха при выпуске основной части его через выходную кромку (рис.5.2, б). Внутри такой лопатки размещены прерывистые и наклонные перегородки, штырьки и другие турбулизаторы, значительно интенсифицирующие теплообмен

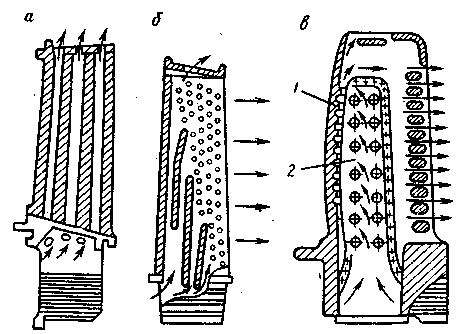

Рис.5.2. Конструктивные схемы охлаждаемых рабочих лопаток:
а - с продольным течением охладителя; б - со смешанным течением
охлаждающего воздуха; в - с дефлектором и выпуском воздуха в выходную
кромку; 1 - корпус лопатки; 2 – дефлектор
Высоких коэффициентов теплоотдачи можно достичь в дефлекторных рабочих лопатках с преимущественным поперечным течением охладителя и выпуском его в кромку (рис.5.2, в).
Системы охлаждения дисков и роторов
Все системы охлаждения относятся к внешним конвективным системам охлаждения.

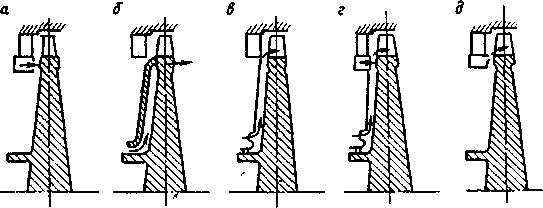

Наиболее распространены следующие системы охлаждения дисков и роторов (Рисунок 4.16.1):
a) обдув обода диска с обеих сторон или с одной стороны воздушными струями в зоне хвостовых соединений рабочих лопаток;
б) продувка воздуха под полками рабочих лопаток или через зазоры в хвостовых соединениях;
в) обдув боковой поверхности диска (радиальный обдув);
г) комбинирование струйного обдува обода с радиальным;
д) заградительное пленочное охлаждение на внешней поверхности ротора.
Системы охлаждения статоров
С

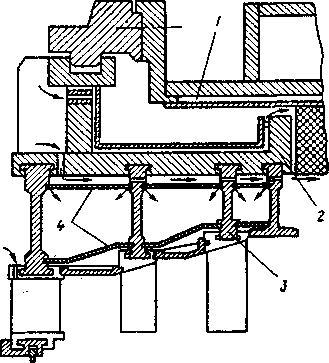

Рисунок 4.18.1 Схема охлаждения статора турбины с термобарьерными сегментами:
1 - полость подвода низконапорного охлаждающего воздуха; 2 - обойма ТВД; 3 - сегменты; 4 - экран
истема охлаждения статоров должна обеспечивать одинаковую тепловую инерцию ротора и статора, поэтому при проектировании особое внимание уделяют деталям, которые определяют радиальные зазоры по лопаточному аппарату. Ими являются обоймы или другие промежуточные детали, в которых закрепляют направляющие лопатки. Их охлаждают до определенной температуры, которую выбирают, учитывая среднюю температуру рабочих колес. При близких значениях средних температур ротора и обойм возможно достижение минимальных радиальных зазоров по лопаточному аппарату на всех рабочих режимах ГТУ. Особенно хорошие результаты можно получить при приблизительно одинаковой тепловой инерции ротора и статора, В этом случае обеспечивается сохранение малых радиальных зазоров в длительной эксплуатации, меньшее снижение эксплуатационного КПД в межремонтный период, меньший объем ремонтных работ по восстановлению зазоров.
Сопловые лопатки обычно устанавливают не непосредственно в обоймы, а в специальные термобарьерные сегменты (рисунок 4.18.1). Наружный корпус можно выполнить из углеродистых или низколегированных сталей, а материал промежуточных деталей выбирают в зависимости от их температурного состояния: средние и высоколегированные стали или сплавы на никелевой основе.
Наружный корпус турбины в стационарных ГТУ обычно является средне- или низкотемпературным в зависимости от выбора места отбора охлаждающего воздуха: после компрессора или из его промежуточной ступени. В некоторых конструкциях отбираемый воздух предварительно кондиционируют, т.е. охлаждают в специальных теплообменниках, иногда очищают.
Широко распространено применение внутренней теплоизоляции наружных корпусов для снижения теплового потока от высокотемпературных деталей. Корпус, укрытый снаружи тепло- и звукоизолирующим кожухом, обдувается специально прокачиваемым или просасываемым воздухом. Двигатели судового и авиационного типа обычно развитой внутренней теплоизоляции не имеют, их охлаждают путем просасывания воздуха за счет разрежения в дымовой трубе или обдувом.
В системах охлаждения статора стационарных ГТУ значительное место занимают внутренние подшипники, расположенные в труднодоступных горячих местах. Обычно в их картерах давление атмосферное, они защищены от теплоподвода кожухом, тепловой изоляцией, охлаждаются маслом и воздухом, поступающим через лабиринтовые уплотнения подшипника. Отвод теплоты маслом вызывает увеличение размеров маслоохладителей и расхода электроэнергии, а поступление в масляную систему большого количества воздуха приводит к повышенному окислению масла и снижению срока его службы.
