Практикалық сабақ №5
Параметрлік стабилизаторларды есептеу
Жұмыстың мақсаты: параметрлік стабилизаторлардың негізгі параметрлерін анықтау.
Тапсырма: 1. Берілген мәліметтер бойынша стабилизатордың негізгі параметрлерін анықтау және электрлік сұлбасымен танысу;
2. Тұрақтандандыру кернеуі бойынша стабилитронды таңдау;
3. Стабилитронның қажетті пайдалы әсер коэффициенті (ПӘК) есебінен резистордың кедергісін алу;
4. Кіріс тогы мен кіріс кернеуін анықтау;
5. Тұрақтандыру коэффициентін анықтау;
6. Шығыс кернеуінің тұрақсыздығын табу;
7. Стабилизатордың пайдалы әсер коэффициентін анықтау.
Мысалы: 1. Стабилизатордың қосылу сұлбасы төмендегі суретте келтірілген және қажетті параметрлері мынадай:

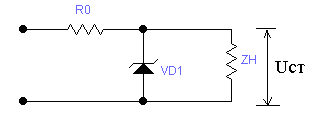

1-ші сурет. Стабилитронның қосылу сұлбасы
Шығыс кернеуі Uшығ = Uст = 9,1 В
Шығыс тогы Iшығ = Iст = 10 мА
Кіріс кернеуі тұрақсыздығы ∆Uкір≤ ± 5%
Жүктеме кедергісі rжүкт= Uст/ Iст = 9,1 / 10·10-3=910 Ом
2. Тұрақтандыру кернеуіне байланысты КС191Ф типті стабилитрон таңдаймыз және стабилизация кедергісі rст = 18 Ом.
3. ПӘК бойынша шектеулі кедергі мәнін таңдаймыз: R0=330 Ом
4. Кіріс тогы мен кіріс кернеуін есептейміз:
Iкір = Iст + Iшыг , А
Uкир =Uшығ+R0·Iкір, В
5.Стабилизация коэффициентін анықтаймыз:
,
6. Шығыс кернеуінің тұрақсыздығын анықтау:
7.Стабилизатордың пайдалы әсер коэффициентін анықтаймыз:
1-ші кесте. Стабилизатордың құжаттық берілгендері
