1.3Компоновка конструктивной схемы каркаса

Проектирование каркаса производственного здания начинают с компоновки его конструктивной схемы. Исходным материалом является технологическое задание, в котором даются расположение и габариты агрегатов и оборудования цеха, число кранов их грузоподъемность и режим работы. Технологическое задание содержит данные о районе строительства, условиях эксплуатации цеха (освещенность, температурно-влажностный режим и т.д.)

При компоновке конструктивной схемы каркаса решаются вопросы размещения колонн здания в плане, выбирается схема поперечной рамы, устанавливаются внутренние габариты здания, назначаются генеральные размеры основных конструктивных элементов каркаса, решается система связей по колоннам и шатру здания.

1.3.1Состав каркаса и его конструктивные схемы

Каркасы производственных зданий в большинстве случаев проектируются так, что несущая способность и жесткость поперек здания обеспечивается поперечными рамами, а вдоль – продольными элементами каркаса, кровельными и стеновыми панелями.

Поперечные рамы каркаса состоят из колонн (стоек рамы) и ригелей (в виде ферм или сплошностенчатых элементов).

Продольные элементы каркаса – это подкрановые конструкции, подстропильные фермы, связи между колоннами и фермами, кровельные прогоны или ребра стальных кровельных панелей.

Конструктивные схемы каркасов различаются видом сопряжений ригеля с колонной (жесткое, шарнирное). При жестком сопряжении конструкция узла крепления фермы к колонне обеспечивает передачу моментов, а в расчетной схеме принимается жесткий узел. При жестком сопряжении горизонтальные перемещения рам меньше, чем при таких же воздействиях на раму с шарнирным сопряжением. Поэтому жесткое сопряжение рекомендуется для однопролетных каркасов большой высоты при кранах ВТ и Т режимов работы.

Опирание колонн на фундаменты в плоскости рам обычно констуируется жестким.

1.3.2Размещение колонн в плане

Размещение колонн в плане принимают с учетом технологических, конструктивных и экономических факторов.

Согласно требованиям унификации промышленных зданий, расстояние между колоннами поперек здания (размеры пролетов) назначаются в соответствии с укрупненным модулем, кратным 6 м (иногда 3 м): L=18, 24, 30, 36 м и более. Расстояние между колоннами в продольном направлении (шаг колонн) также принимают кратными 6 м.

Шаг колонн однопролетных зданий а также шаг крайних (наружных) колонн многопролетных зданий не зависит от расположения технологического оборудования и его принимают равным 6 или 12 м. Вопрос о назначении шага колонн крайних рядов (6 или 12 м) для каждого конкретного случая решается сравнением вариантов. Как правило, для зданий больших пролетов (L 30м) и значительной высоты (H>14м) с кранами Q 500кН оказывается выгоднее шаг 12 м. И наоборот, для зданий с меньшими параметрами экономичнее шаг колонн 6 м.

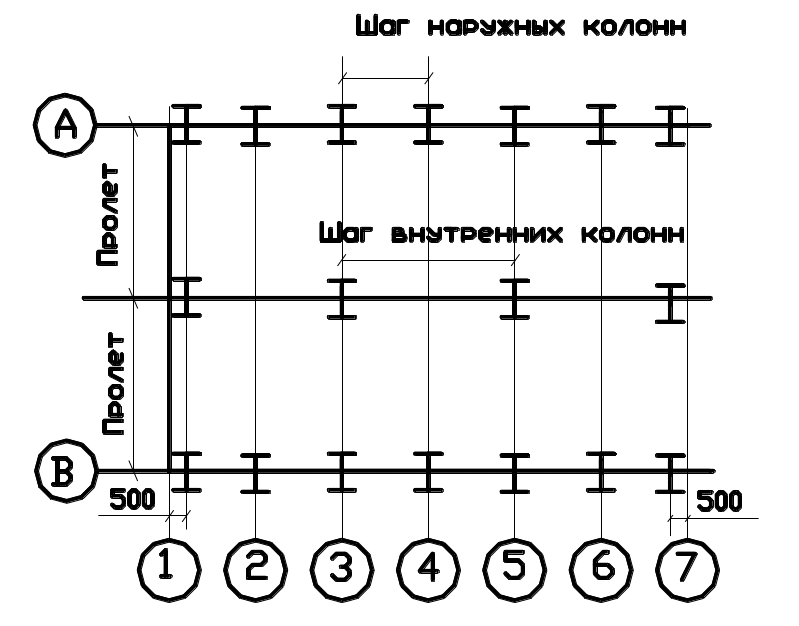

У торцов здания колонны смещаются с модульной сетки на 500 мм для возможности использования типовых ограждающих панелей с номинальной длиной 6 или 12 м.

В многопролетных зданиях шаг внутренних колонн исходя из технологических требований (например, передача продукции из пролета в пролет) часто принимается увеличенным, но кратным шагу наружных колонн.

При больших размерах здания в плане в элементах каркаса могут возникать большие дополнительные напряжения от изменения температуры. Поэтому в необходимых случаях здание разрезают на отдельные блоки поперечными и продольными температурными швами. Нормами проектирования установлены предельные размеры температурных блоков, при которых влияние климатических температурных воздействий можно не учитывать.

Характеристика здания	Стальной каркас		Смешанный каркас
	Длина блока вдоль здания, м	Ширина блока поперек здания, м	Длина блока вдоль здания, м	Ширина блока поперек здания, м
Отапливаемое	230(160)	150(110)	65	65
Неотапливаемое и горячие цеха	200(140)	120(90)	45	45

Размеры в скобках для зданий, эксплуатируемых при температуре наружного воздуха t= -40  -65 C.

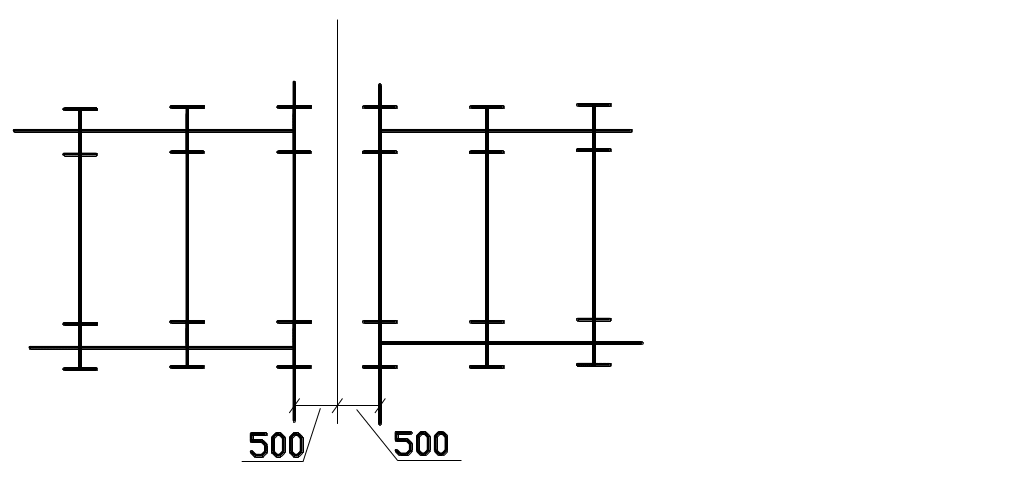

Наиболее распространенный способ устройства поперечных температурных швов заключается в том, что в месте разрезки здания ставят две поперечные рамы, не связанные между собой, колонны которых смещают с оси на 500 мм в каждую сторону, подобно тому как это делается у торца здания.

Если устраивается продольный температурный шов, то колонны устанавливают на разных осях с расстоянием 1000 или 1500 мм.

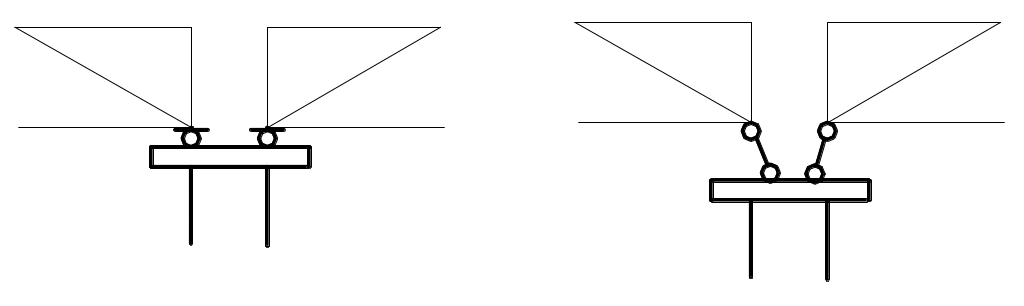

Возможно и другое решение продольного температурного шва с подвижным в поперечном направлении опиранием одного или обоих ригелей на колонну с помощью катков или другого устройства.
