2.2.2 Исследование электропроводности полимерных мембран.
Для исследования элетропроводимости участков полимерных мемран составим условные значения по степени (таблица 8) :
Таблица 8
Цвет |
Баллы |
Электропроводимость |
Черный |
1 |
Отсутствие |
Смешанный |
2 |
Относительная |
Оранжевый |
3 |
Средняя |
Белый |
4 |
Абсолютная |

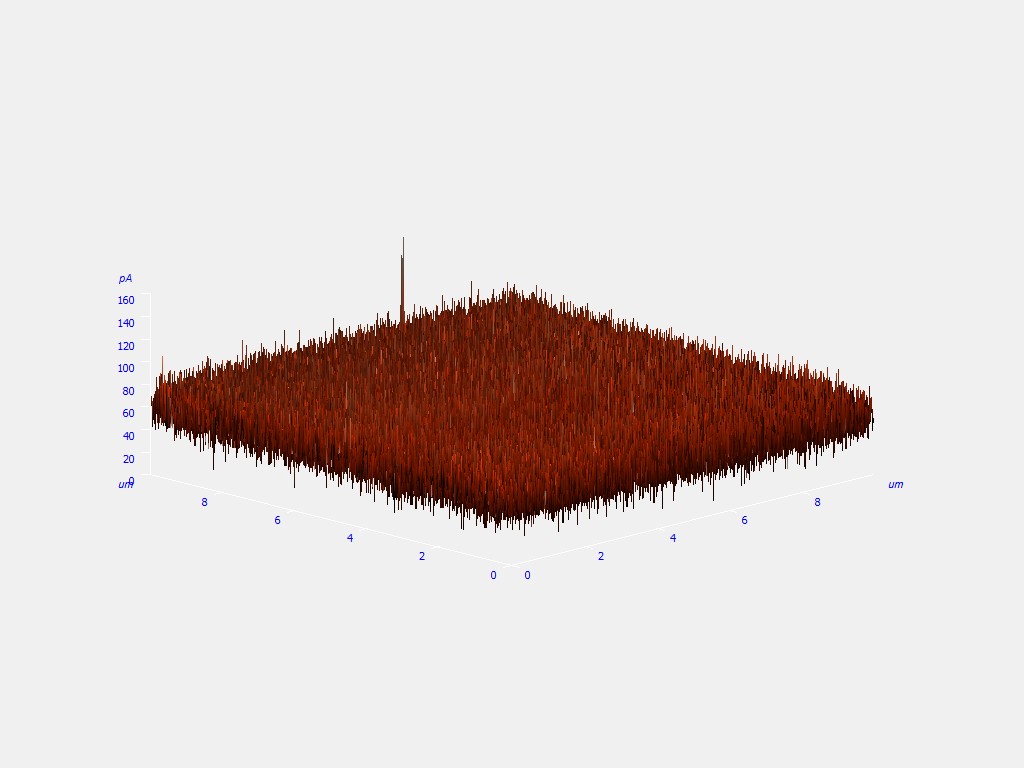

Рис. 13 3D модель электропроводности образца №36
При анализе структуры образца в 3D модели (рис.13) обнаруживаются единичные белые просветления и единичные черные участки. В целом структура однородна и имеет смешанный цвет, что позволяет сделать вывод об относительных диэлектрических свойствах.
Образец № 36 обладает средней элетропроводимостью, ее можно оценить в 3 балла.

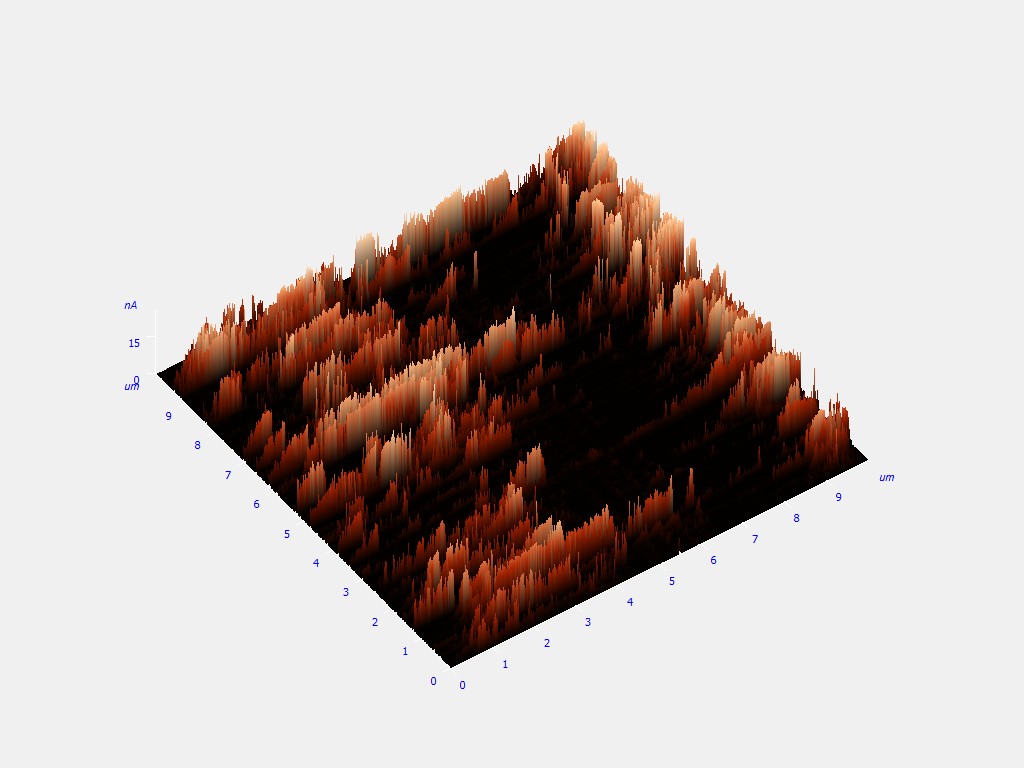

Рис. 14 3D модель электропроводности образца №62
Анализ образца (рис.14) выявляет в его структуре различные цвета представленные в таблице, а следовательно участки с различной электропроводимости. При этом участки черного и смешанного цветов значительно превалируют над белыми и оранжевыми. Неоднородный вид структуры и большое количество смешанного цвета, позволяет нам склоняться к тому, что образец и обладает относительной электропроводностью, ее можно оценить в 2 балла. Данные выводы подкреплены снимком образца при увеличении ( рис 15):

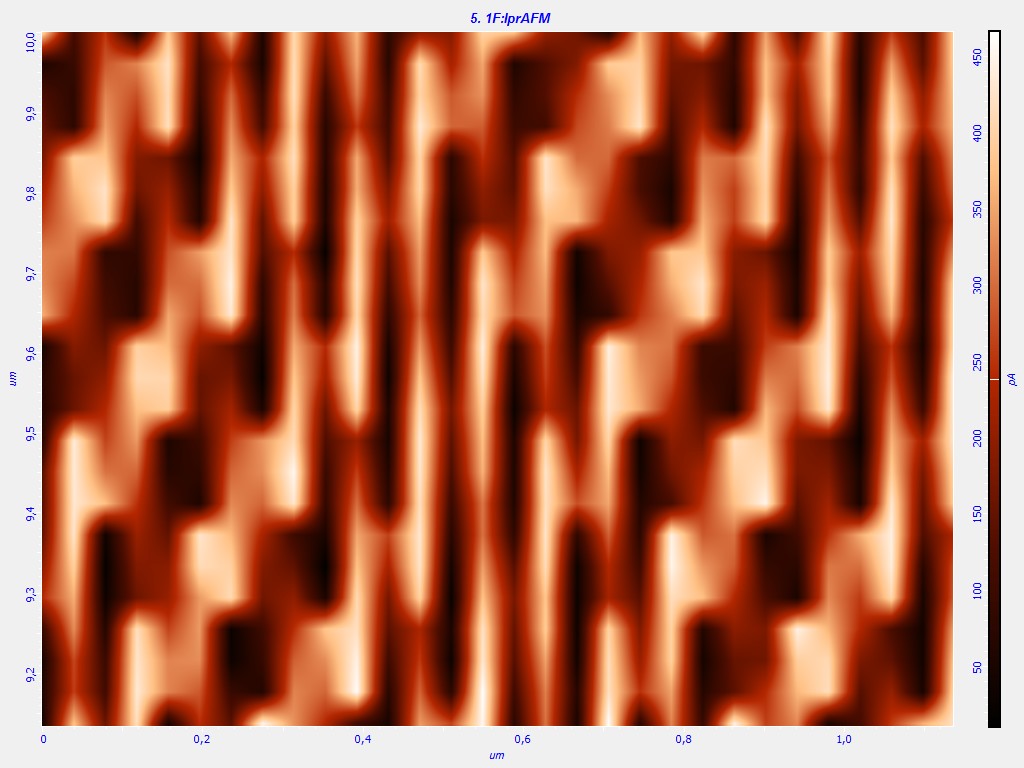

Рис. 15 снимок образца №62 при увеличении

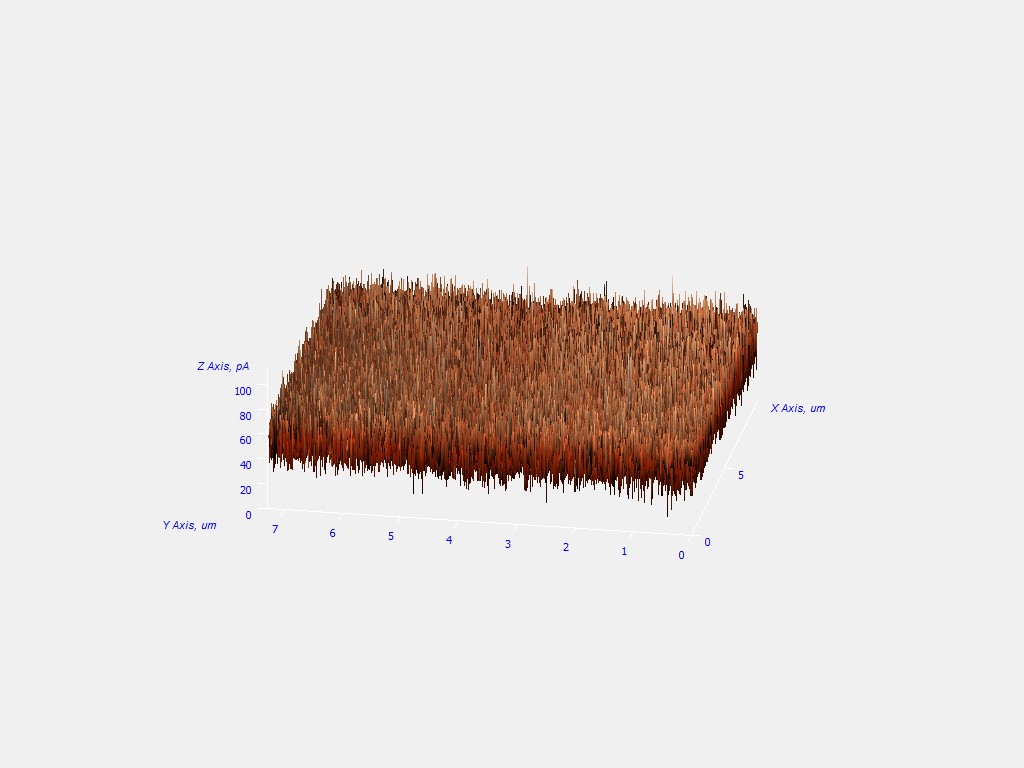

Рис. 16 3D модель электропроводности образца № 65
Визуальное исследование образца (рис.16) показывает что площадь черных участков значительно превышает площадь светлых. Поэтому, если судить исходя из данных таблицы, приведенной выше, образец практически не обладает электропроводностью. Ее можно оценить в 1 балл.

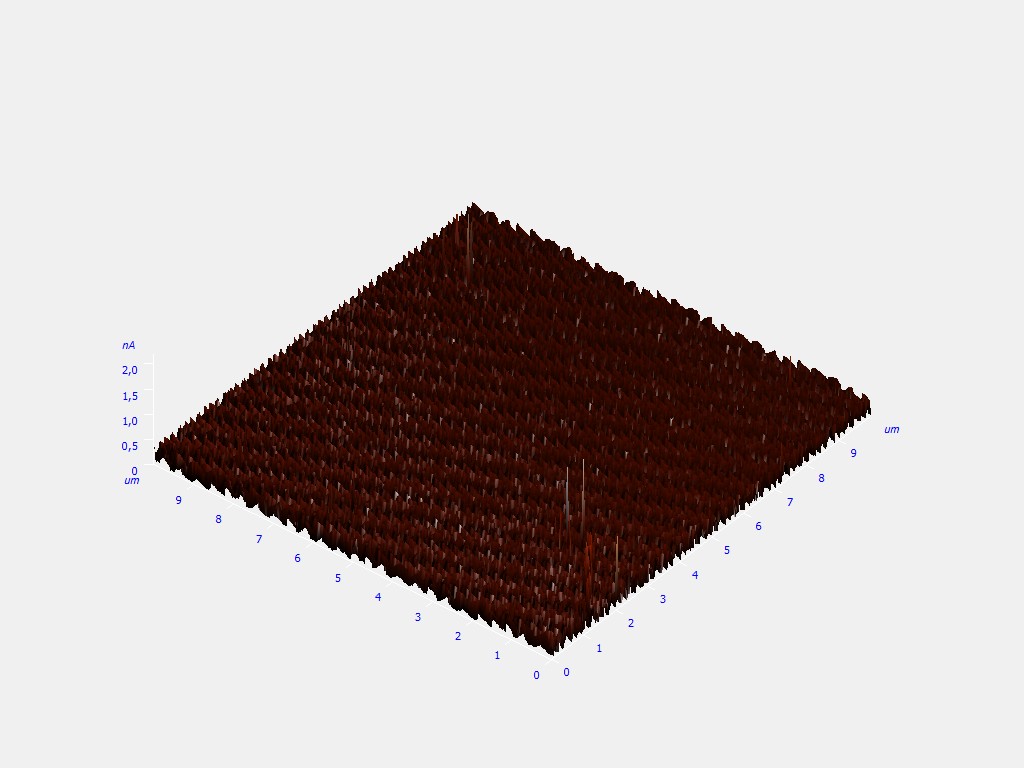

Р
ис.
17 3D
модель электропроводности образца 1
Анализ структуры образца (рис.17) выявляет в его структуре различные цвета, однако плотность белого и оранжевого цвета в 3D изображении значительна и занимает почти всю поверхность, что позволяет нам сделать вывод о почти абсолютной электропроводности и исходя из данных таблицы приведенной выше оценить ее в баллах = 3,8.
Заключение.
Таблица 9.
Сводная таблица структуры образцов.
№образца |
Среднее расстояние,нм |
МН62 |
104,6939 |
МН65 |
17,06 |
МН74 |
82,666 |
МН36 |
134,666 |
Вывод: рельеф поверхности наиболее выражен у образца МН65, наименее у МН 36.
Таблица 10.
Сводная таблица электропроводности образцов.
№образца |
Балл электропроводности |
МН36 |
3 |
МН62 |
2 |
МН65 |
1 |
1Cu |
3,8 |
Вывод: электропроводность в наибольшей степени выражена у образца 1Cu, а практически отсутствует у образца МН65.
