10.7.24.5 Цикл g84
Цикл G84 предназначен для правого вращения (скорее всего нарезание резьбы) с втулкой(?). Программа
G84 X ~ Y ~ Z ~ B ~ C ~ R ~ L ~
- Предварительное движение, как описано выше.
- Начать синхронизацию скорости подачи.
- Переместить Ось Z только по текущему направлению подачи к положению Z.
- Остановить шпиндель.
- Запустить шпиндель против часовой стрелки.
- Отвести ось(вал) Z по поперечному направлению, к чистому Z.
- Если синхронизация подачи скорости не была включена, прежде, чем начат цикл, остановите его.
- Остановить шпиндель.
- Запустить шпиндель по часовой стрелке.
Шпиндель должен вращаться по часовой стрелке до начала использования цикла.
Ошибка возникает если:
- шпиндель не вращается по часовой стрелке до начала выполнения цикла.
С этим циклом, программист должен убедиться, что запрограммировал скорость и подачу в правильном соотношении, соответствия шага нарезаемой резьбы. Соотношение таково, что скорость шпинделя равна произведению скорости подачи на шаг (в шагах в единицу длины).
Например, если шаг - 2 витка на миллиметр, активные единицы длины - миллиметры, и скорость подачи была установлена командой F150, тогда скорость должна быть установлена с командой S300, т.к. с 150x2=300.
Если переключатели превышения подачи и скорости, задействованы и не устанавливаются в 100 %, включается одна из более низких установок (режимов). Скорость и уровень (скорость) подачи всё ёщё будут синхронизироваться.
10.7.24.6 Цикл g85
Цикл G85 предназначен для сверления или рассверливания, но может использоваться для фрезеровки или дробления, (измельчения).
Программа G85 X ~ Y ~ Z ~ B ~ C ~ R ~ L ~
- Предварительное движение, как описано выше.
- Переместить Ось Z только по текущему направлению подачи к положению Z.
- Отвести ось(вал) Z по поперечному направлению, к чистому Z.
10.7.24.7 Цикл G86
Цикл G86 предназначен для сверления. Этот цикл использует число P как число секунд задержки.
Программа G86 X ~ Y ~ Z ~ B ~ C ~ R ~ L ~ P ~
- Предварительное движение, как описано выше.
- Переместить Ось Z только по текущему направлению подачи к положению Z.
- Задержаться на P секунд.
- Остановить вращение шпинделя.
- Отвести ось(вал) Z по поперечному направлению, к чистому Z.
- Перезапустить шпиндель в направлении в котором он двигался (вращался)раньше.
Шпиндель должен вращаться по часовой стрелке до начала использования цикла.
Ошибка возникает если:
- шпиндель не вращается до начала выполнения цикла.
10.7.24.8 Цикл g87
Цикл G87 предназначен для обратного сверления. Программа
G87 X ~ Y ~ Z ~ ~ B ~ C ~ R ~ L ~ I ~ J ~ K ~
Ситуация, как показано в иллюстрации 10.6 - то, что Вы имеете сквозное отверстие, и Вы хотите расточить его обратную сторону. Чтобы сделать это, Вы помещаете L-образный инструмент в шпиндель режущей кромкой ВВЕРХ относительно основы (базы). Вы закрепляете инструмент тщательно в отверстии когда
оно не вращается и ориентировано так, что инструмент проходит через отверстие, тогда Вы устанавливаете его таким образом, чтобы ножка L находится на оси отверстия, запускаете шпиндель, и перемещаете инструмент вверх, чтобы сделать
расширение (рассверливание). После этого Вы останавливаете инструмент, вынимаете его из отверстия, и повторно запускаете.
Этот цикл использует числа I и J, чтобы указания позиции ввода и вывода инструмента.
I и J всегда будем приращениями от положения X и положения Y, независимо от
установки способа расстояния. Этот цикл также использует число K, чтобы определить положение контрольной точки края растачивания по оси Z. Число K является значением Z в текущей системе координат при абсолютном способе задания расстояния, и приращением (от положения Z) в возрастающем способе задания расстояния.
- Предварительное движение, как описано выше.
- Поперечное движение (?) вдоль плоскости XY, к точке обозначенному I и J.
- Остановить шпиндель в определенной ориентации.
- Двигайтесь Ось Z только поперёк обратно к положению Z.
- Движение по параллели пересекающей плоскость XY к положению X, Y.
- Запустить шпиндель в направлении в котором он двигался (вращался)раньше.
- Переместить Ось Z только по заданному направлению подачи вверх к положению, обозначенному K.
- Двигайте Ось Z только по заданному направлению движения обратно к положению Z.
- Остановить шпиндель в той же самой ориентации как прежде.
- Поперечное движение (?) вдоль плоскости XY, к точке обозначенному I и J.
- Двигайтесь Ось Z только в поперечном направлении к чистому Z.
- Движение по параллели пересекающей плоскость XY к определённому положению X, Y.
- Перезапустить шпиндель в направлении в котором он двигался (вращался)раньше.
Программируя этот цикл, числа I и J должны быть выбраны так, чтобы, когда инструмент остановлен в ориентируемом положении, оп прошел бы сквозь отверстие отверстие. Поскольку различные резаки сделанный по-разному, может требоваться некоторый анализ и/или экспериментирование, чтобы определить подходящие значения I и J.

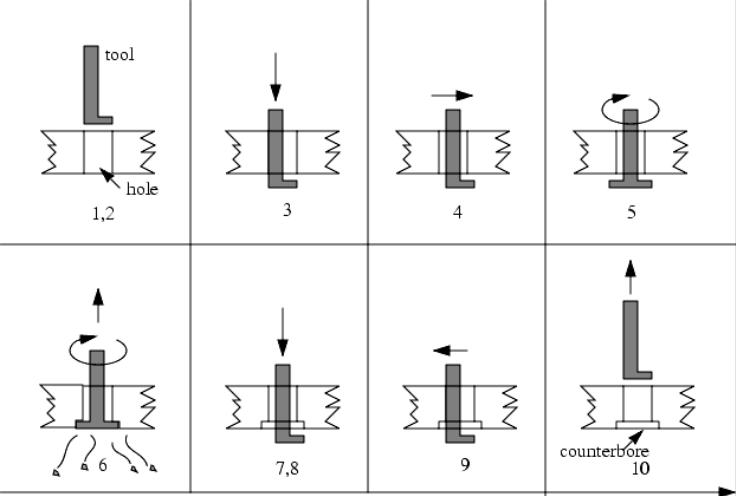

Рисунок 10.6 - G87 последовательность обратного сверления
