6.5 Редактирование управляющей программы

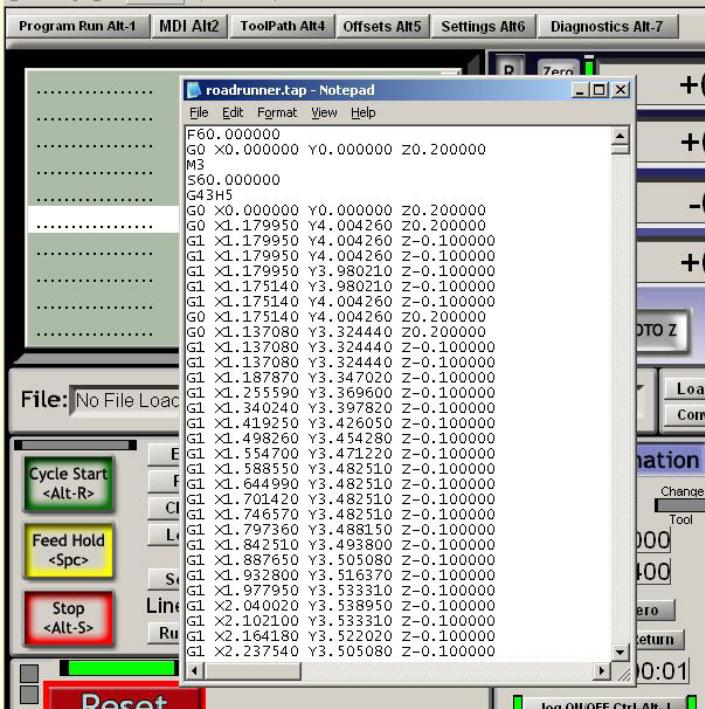

Определив программу, используемую как редактор G-кода (в Config>Logic), вы можете редактировать код нажав кнопку Edit. Выбранный редактор откроется в новом окне с загруженным в него кодом.

Когда закончите редактирование, вам нужно будет сохранить файл и выйти из редактора. Проще всего это сделать закрыв окно и ответив Да в диалоге «Хотите сохранить изменения?».

Во время редактирования, Mach3 останавливается. Если кликнуть по ее окну, оно окажется заблокированным. Это можно легко исправив вернувшись в редактор и закрыв его.

После редактирования измененный код будет заново проанализирован и использован для генерации пути и extrema. Вы можете заново сгенерировать путь в любое время используя кнопку Regenerate.

6.6 Ручная подготовка и запуск подпрограммы

6.6.1 Ввод написанной вручную программы

Если вы хотите написать программу «с нуля», то это можно сделать либо запустив редактор вне Mach3 и сохранив файл, либо нажав кнопку Edit когда управляющая программа не загружена. В этом случае прийдется Сохранить Как завершенный файл и выйти из редактора. В обоих случаях прийдется использовать меню File>Load G-code чтобы загрузить вашу новую программу в Mach3.

Предупреждение: Ошибки в строках кода как правило игнорируются. Не следует ожидать детальной проверки синтаксиса.

6.6.2 Перед запуском управляющей программы

Для управляющей программы будет верным не делать предположений о состоянии станка при запуске. Следовательно она должна содержать G17/G18/G19, G20/G21, G40, G49, G61/G62,

G90/G91, G93/G94.

Следует убедиться что все оси находятся в известных позициях – это можно сделать с помощью кнопки Ref All.

Нужно решить будет ли программа начинаться с выражения S или вы будете задавать скорость шпинделя вручную или вводя значение в DRO S.

Перед выполнением команд G01/G02/G03 следует убедиться что задана допустимая скорость подачи. Это можно сделать выражением F или вводя данные в DRO F.

И наконец, если только программа не была утверждена как верная, следует попробовать холостой запуск, вырезая «воздух» чтобы проверить не случится ли ничего страшного.

6.6.3 Запуск вашей программы

За первым запуском любой программы следует тщательно следить. Вы можете заметить что требуется обход скорости подачи или, возможно, скорости шпинделя чтобы минимизировать вибрацию или оптимизировать производительнойсть. Когда вы хотите внести изменения это можно сделать «на лету» или используя кнопку Pause, введя свои изменения и нажав Cycle Start.

6.7 Построение g-кода с помощью импорта других файлов

Mach3 конвертирует файлы форматов DXF, HPGL или JPEG в G-код, который будет вырезать их прототипы.

Это делается через меню File>Import HPGL/BMP/JPG или File>Import>DXF.

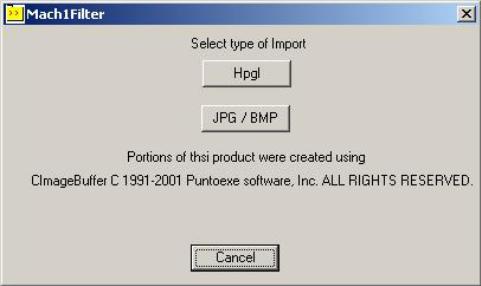

Рисунок 6.27 Выбор фильтра импорта

Выбрав тип файла вам нужно будет загрузить оригинальный файл. У вас запросят параметры, чтобы определить какие команды преобразования, подачи и охлаждения включить в управляющую программу. После вы импортируете данные. Mach3 должна создать рабочий файл .TAP который содержит сгенерированный G-код, так что появится диалог сохранения файла для указания имени и директории. После файл .TAP загружается в Mach3 и вы можете запустить его как и любую другую управляющую программу.
