6. Розрахунок товщини стінки днища. Допустимого внутрішнього та зовнішнього тиску.
6.1. Розрахунок товщини стінки еліптичних днищ і кришок, допустимого внутрішнього та зовнішнього тиску
Розрахункову товщину стінки еліптичного та напівсферичного днища, навантаженого внутрішнім надлишковим тиском розраховують за рівнянням:
Виконавче значення товщини стінки днища вибирається найменше стандартне яке задовольняє нерівність:

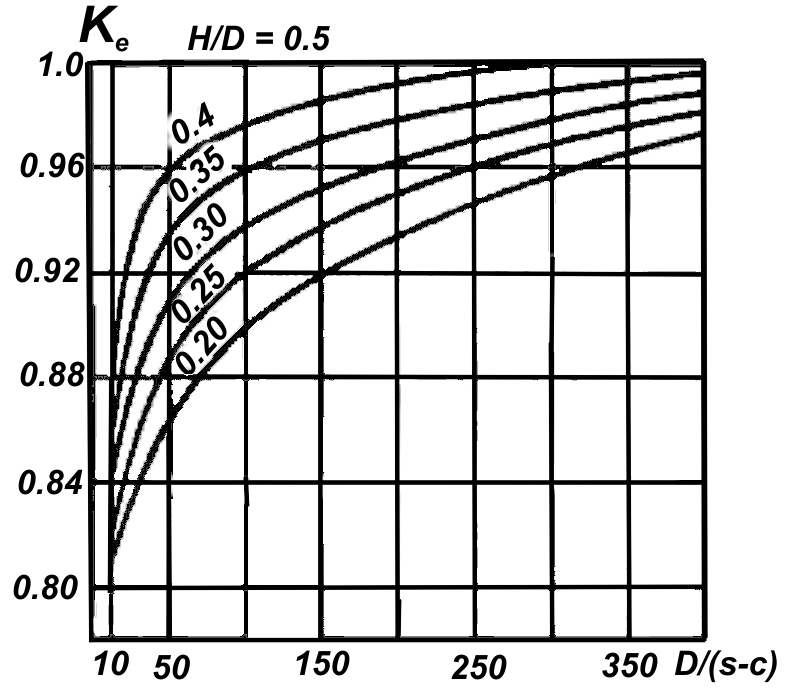

Рис.4. Діаграма
визначення Ке в рівнянні
В рівнянні R це радіус кривизни в вершині днища або кришки і визначається за рівнянням:
Де R =D – для еліптичних днищ з H=0.25∙D.
Якщо днище виготовлене з однієї заготовки, тоді коефіцієнт міцності зварного шва φ = 1.
Значення допустимого внутрішнього надлишкового тиску [p] слід оцінювати за рівнянням:
Якщо довжина циліндричної відбортованої частини днища h > 0.8∙√D∙(s-c) для еліптичного днища тоді товщина днища повинна бути не меншою за товщину обичайки.
Допустимий зовнішній тиск [p] слід розраховувати по рівнянню:
,
де допустимий зовнішній тиск [p]Π оцінений з умови міцності визначається за рівнянням:
,
А допустимий зовнішній тиск [p]E, оцінений з умови стійкості в межах пружності за рівнянням:
Коефіцієнт Ke, при використанні його в рівнянні потрібно визначати з діаграми рис.4, або за формулою в залежності від співвідношення D/(s-c) і H/D. Рівняння для визначення Ke має вигляд:
де
.
6.2. Розрахунок товщини стінки конічних днищ , допустимого внутрішнього та зовнішнього тиску

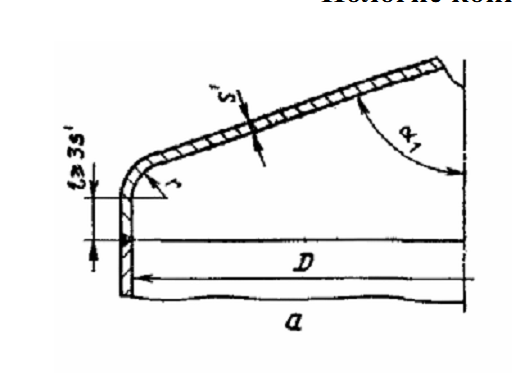

Рис.5 Розрахункова
схема конічної відбортованої обичайки
(днища) з торідальним переходом.
В апаратах з мішалками є найбільш доцільним використовувати відбортовані конічні днища з тороідальним переходом.
Розрахунок конічних обичайок і днищ
Нижче наведені розрахункові формули можна використовувати для розрахунку конічних обичайок (днищ) у яких кут 1 ≤ 70 при умові їх тонкостінності, яка має вигляд:
,
Розрахункову товщину стінки гладкої конічної обичайки, навантаженої внутрішнім надлишковим тиском визначається по рівнянню (загальна розрахункова схема і позначення основних розмірів приведена на рис._5_):
Виконавча товщина конічної обичайки вибирається з ряду стандартизованих з умовою, що відображається наступною нерівністю:
Допустимий внутрішній надлишковий тиск визначається за рівнянням:
Визначення допустимого зовнішнього тиску гладкої конічної обичайки з кутом 1≤70 навантаженої зовнішнім надлишковим тиском проводиться за рівнянням:
,
яке враховує допустимий зовнішній тиск по умові міцності [p]Π та допустимий зовнішній тиск по умові стійкості [p]E. Значення допустимого зовнішнього тиску по умові міцності [p]Π у випадку гладких конічних обичайок з 1≤70 можна визначити за рівнянням , а значення допустимого зовнішнього тиску [p]E по умові міцності в межах пружності за рівнянням:
Ефективні розміри конічної обичайки, що використовуються в рівнянні можна оцінити по формулам:
Значення коефіцієнту B1 визначається по формулі:
У випадку конічних днищ значення D1 в рівняннях
У випадку об’єднання конічної обичайки (днища) з циліндричною (рис.__.б) cos2 = 1. Значення коефіцієнту форми β1 вибирається за умовою:
Відсутність знаку рівності в останньому виразі означає, що значення коефіцієнту форми слід вибирати таким чином, щоб товщина перехідного елементу була не меншою за товщину основної частини обичайки.
При визначенні β1, значення коефіцієнту β розраховується по рівнянню ____, або визначається за діаграмою рис._____.
де =[]1/[]2 – відношення допустимої напруги першої ділянки перехідної області до допустимої напруги другої ділянки.
i При проектуванні ємності зі стандартизованих елементів така залежність відслідковується слабо, через те що в ГОСТ 14249-89 регламентовані значення допустимих напружень конструктивних матеріалів. Через це відпадає необхідність враховувати коефіцієнт запасу міцності, котрий власне і залежить від класу посудини.
1 Основы конструирования и расчета химической аппаратуры . Лощинский А.А., Толчинский А.Р., Л.: «Машиностроение», 1970 г., 752 с.
2 ГОСТ 14249-89 «СОСУДЫ И АППАРАЫ. Нормы и методы расчета на прочность».
3 ДНАОП 0,00-1.07-94 «Правила будови та безпечної експлуатації посудин, що працюють під тиском».
