§5 Баланс реактивной мощности и его связь с напряжением
При выработке и потреблении энергии на переменном токе равенству вырабатываемой и потребляемой электроэнергии в каждый момент времени отвечает равенство вырабатываемой и потребляемой не только активной, но и ре- активной мощности.
,
где
-
генерируемая реактивная мощности
станции за вычетом собственных нужд;
-
суммарное потребление реактивной
мощности;
-
реактивная мощность потребителей;
- суммарные потери реактивной мощности
в сети.
Нарушение
баланса реактивной мощности приводит
к изменению уровня напряжения в сети.
Если генерируемая реактивная мощность
становится больше потребляемой (
),
то напряжение в сети повышается. При
дефиците реактивной мощности (
)
напряжение в сети понижается. Соответственно
избыток генерируемой реактивной мощности
приводит к повышению, а ее недостаток
— к понижению напряжения.
§6 Регулирующий эффект нагрузки

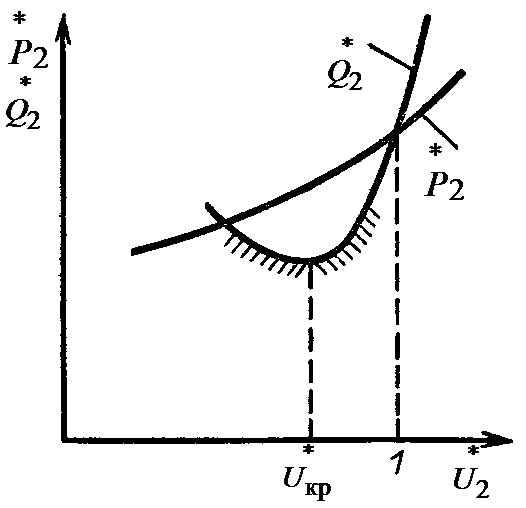

Статические характеристики нагрузки по напряжению изображены на рис. 7.8. Рассмотрим, как реагирует нагрузка на изменение режима в простейшей электрической системе, представленной на рис. 7. 9.
Рис.7.8 Рис. 7.9
Пусть
из-за
аварии
или по другим причинам напряжение
в конце ли-
нии
понижается. Покажем, что нагрузка в силу
своего положительного регулирующего
эффекта повысит напряжение
.
Напряжение в конце линии можно представить
в следующем виде:
,
где
,
- активная и реактивная мощности в конце
линии;
,
- активное и реактивное сопротивление
линии.
При
понижении
в соответствии со статическими
характеристиками (рис. 7.8) будут уменьшаться
значения
и
,
а также
и
следовательно, будут уменьшаться
потери
,
а значение
вследствие этого будут увеличиваться.
Рост
при уменьшении
понятен из приведенной выше формулы в
предположении, что
поддерживается постоянным. Все это
справедливо в случае, когда
.
Нагрузка
имеет положительный регулирующий эффект
при
и отрицательный регулирующий эффект
при
.
В последнем случае понижение
вызывает рост потребляемой реактивной
мощности
,
соответственно большая реактивная
мощность течет и по линии. Это вызывает
увеличение потерь напряжения в линии
, следовательно, уменьшается напряжение
в конце линии у потребителя. В соответствии
со статической характеристикой при
снова растет. Это приводит к дополнительному
понижению
и т. д. Возникает явление, называемое
лавиной напряжения. Остановить снижение
напряжения при этой аварии можно, лишь
отключив нагрузку. В настоящее время
применяются автоматические
регуляторы возбуждения
(АРВ)
на генераторах и мощных синхронных
двигателях, стабилизирующие напряжение,
поэтому напряжение в системе не понижается
ниже критического.
§7 Потребители реактивной мощности
Основными потребителями реактивной мощности электрических системах являются трансформаторы, воздушные электрические линии, асинхронные двигатели, вентильные преобразователи, индукционные электропечи, сварочные агрегаты и другие нагрузки. Суммарные абсолютные и относительные потери реактивной мощности в элементах сети весьма велики и достигают 50% мощности, поступающей в сеть. Примерно 70-75% всех потерь реактивной мощности составляют потери в трансформаторах различных ступеней напряжения. Так, в трехобмоточном трансформаторе ТДТН-40000/220 при коэффициенте загрузки, равном 0,8, потери реактивной мощности составляют около 12 % номинальной мощности.
На промышленных предприятиях основными потребителями реактивной мощности являются асинхронные двигатели - на их долю приходится 65-70 % реактивной мощности, потребляемой предприятием, 20-25 % приходится на трансформаторы, около 10 % - на другие приемники, воздушные линии электропередачи.
Общая потребляемая реактивная мощность равна
,
где - суммарная реактивная мощность нагрузки; - суммарные потери реактивной мощности.
Суммарная реактивная мощность нагрузки
,
где
-активная
мощность i-й
нагрузки;
-угол
между активной и полной мощностью.
Суммарные потери реактивной мощности
,
где
-
суммарные потери реактивной мощности
в линии;
-
суммарная генерация реактивной мощности
в емкостных проводимостях линии;
-
суммарные потери реактивной мощности
в трансформаторах.
Потери реактивной мощности в линии
.
Генерация реактивной мощности в емкостных проводимостях П-образной схемы замещения линии
.
Приближенные величины потерь реактивной мощности в линиях и генерации в проводимостях линий принимаются равными
,
.
Потери в индуктивности и генерация в емкости линии имеют разные знаки, поэтому
.
Следовательно,
,
Потери реактивной мощности в k параллельно работающих трансформаторах
При
характерных значениях
потери
в трансформаторах ориентировочно
равны
.
Баланс реактивной мощности следует предусматривать для каждого характерного режима сети в отдельности. Это следующие режимы:
а) наибольшей реактивной нагрузки (при наибольшем потреблении реактивной мощности и наибольшей необходимой мощности компенсирующих устройств);
б) наибольшей активной нагрузки, связанной с наибольшей загрузкой генераторов активной мощностью при наименьшей их реактивной мощности;
в) наименьшей активной нагрузки, связанной с отключением части генераторов и, следовательно, невозможностью генерации последними реактивной мощности;
г) послеаварийные и ремонтные, связанные с наибольшими ограничениями передаваемой реактивной мощности по сети.
