20.2 Основные теоретические зависимости, описывающие амплитудно-модулированный сигнал.
При амплитудной
модуляции амплитуда колебания изменяется
в соответствии с изменением модулирующей
функции (сообщением)
:
(20.2)
где K
-
коэффициент пропорциональности,
определяемый параметрами модулятора;
-
огибающая высокочастотного колебания.
КОУ, Л.20, стр.2
В случае, когда модулирующая функция является гармоническим колебанием (тональная модуляция):
(20.3)
огибающая высокочастотного колебания
(20.4)
Отношение
(20.5)
называется коэффициентом глубины амплитудной модуляции, или коэффициентом амплитудной модуляции, или, иногда, индексом амплитудной модуляции.
Подставляя (20.4) и (20.5) в (20.2), получим
(20.6)
Спектральные
составляющие с частотами
и
называются соответственно нижними и
верхними боковыми составляющими
модуляции. Для неискаженной модуляции
необходимо, чтобы M £
1. При М > 1 происходит перемодуляция и
появляются искажения.
Когда модулирующая функция является более сложной, чем гармоническое колебание, она может быть представлена суммой гармонических колебаний с амплитудами, определяемыми коэффициентами ряда Фурье. В этом случае образуются верхняя и нижняя боковые полосы модуляции. Ширина спектра амплитудно-модулированного сигнала, при этом, в два раза превышает ширину спектра модулирующей функции:
.
(20.7)
Вид амплитудно-модулированного сигнала и спектральных составляющих представлен на рис. 1а и 1б соответственно.
КОУ, Л.20,стр.3

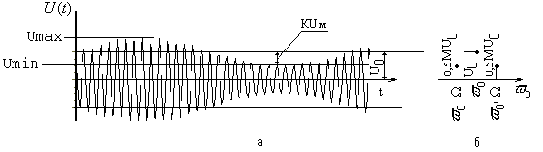

Рис. 20.1. Временная диаграмма (а) и спектр (б) АМ сигнала
Мощность передатчика распределяется между несущим колебанием и боковыми составляющими амплитудно-модулированного сигнала. При этом мощность несущего колебания
,
(20.8)
мощность каждой из боковых составляющих, если -гармоническое колебание:
,
(20.9)
общая мощность амплитудно-модулированного сигнала:
.
(20.10)
Поскольку информация заключена только в боковых составляющих, то из (20.10) следует, что 66,6% мощности приходится на несущее колебание и расходуется бесполезно.
При балансной модуляции спектр модулированного сигнала не содержит составляющей несущей частоты:
,
(20.11)
КОУ, Л.20, стр.4
В системах с балансной и однополосной модуляциями вся мощность передатчика приходится на информационные составляющие и расходуется
полезно. Для систем с однополосной модуляцией, кроме того, требуется в 2 раза меньшая полоса частот, чем для систем с амплитудной и балансной модуляциями.
В случае, когда модулирующая функция-периодическая последовательность импульсов:
(20.12)
где
-
длительность импульса;
T -
период повторения импульсов.
Ширина спектра сигнала определяется длительностью импульса:
.
(20.13)
Коэффициент амплитудной модуляции определяется по осциллограмме с помощью формулы:
, (20.14)
где Umax , Umin - соответственно максимальный и минимальный размах модулированного сигнала на экране осциллографа.
При определении коэффициента амплитудной модуляции по спектрограмме используется формула:
(20.15)
где Uб, U0 - соответственно амплитуды боковой составляющей и спектральной составляющей на несущей частоте.
КОУ, Л.20, стр.5
Итоги занятия:
Детектор представляет собою демодулятор, он преобразует высокочастотное модулированное колебание в колебание, пропорциональное модулирующему сигналу.
Различают детекторы АМ, ЧМ и ФМ колебаний, а также детекторы импульсно-модулированных сигналов.
Амплитудные детекторы бывают трех видов:
- для сигналов с несущей и двумя боковыми полосами частот;
- для балансно-модулированных сигналов (с подавленной несущей);
- для однополосных сигналов, у которых подавлена несущая и одна боковая полоса частот.
КОУ, Л.21, стр.1
КОУ, ЛЕКЦИЯ 21. ДЕТЕКТИРОВАНИЕ АМ СИГНАЛОВ
Вопросы лекции:
21.1 Задачи детектирования АМ сигналов.
21.2 Детектирование двухполосных сигналов.
21.3 Детектирование однополосных сигналов.
21.4 Детектирование в параметрической цепи (синхронный детектор).
21.1 Задачи детектирования АМ сигналов.
Детектирование решает задачу, обратную модуляции. Как следует из предыдущего раздела, в спектре АМ колебания отсутствуют низкочастотные составляющие (модулирующих частот). В связи с этим неправильно утверждать, что амплитудный детектор «выделяет» низкочастотные модулирующие составляющие. На самом деле детектор является преобразователем спектра. На вход детектора АМ сигналов подается высокочастотный сигнал, промодулированный по амплитуде. В спектре этого сигнала имеются высокочастотные составляющие: несущая и боковые частоты, на выходе детектора получаются низкочастотные колебания. Следовательно, детектирование является нелинейным процессом и может осуществляться только с помощью нелинейных или параметрических цепей.
