1. Прочность и устойчивость оснований. Фазы напряженно-деформированного состояния грунтов по Герсеванову.

Вопросы прочности грунтов имеют непосредственное отно­шение к оценке их несущей способности в основаниях сооружений, так как дают возможность теоретически определить величину опасных напряжений для данного грунта в данных условиях его загружения.

При возведении здания или сооружения наблюдается постоянное возрастание давления по подошве фундаментов. При таком характере воздействия в грунтовом основании, как и во всяком твердом теле, возникает напряженно-деформирующее состояние (НДС), которое адекватно интенсивности приложенной внешней нагрузки, причем возникает оно не только в точках контакта подошвы фундамента сооружения и грунта основания, но и на значительной глубине.

Распределение напряжений как под подошвой фундамента, так и на значительной глубине необходимо знать, так как прочность и устойчивость сооружений зависит от сопротивления (R) грунта, не только примыкающей к подошве, но и глубоколежащего.

При деформации грунтов под нагрузкой Н.М. Герсеванов выделил три фазы НДС:

I — фаза нормального уплотнения;

II — фаза сдвигов;

III — фаза выпирания грунта.

Зависимость вертикальных перемещений фундамента от действующего давления по его подошве изображена на рис. 6.5.

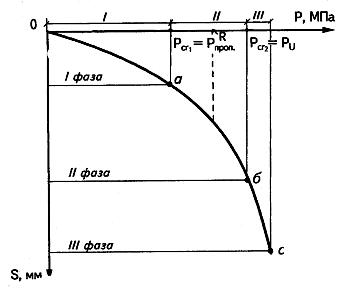

Рис. 6.5. Зависимость осадки 5 от давления Р (график Н.М. Герсеванова)

На графике (см. рис. 6.5) участок оа соответствует фазе уплотнения (I), при которой осадка пропорциональна приложенной нагрузке. Эта фаза обусловлена вертикальным перемещением частиц грунта вниз Р≤Pсr,1 (Pсr,1≈Рпроп.) (рис. 6.6,а).

Из-за концентрации напряжений под краями фундамента в начале фазы сдвигов (II) происходит разрушение грунта в локальных областях, т.е. происходят местные потери устойчивости. По мере роста внешней нагрузки нарушается линейная зависимость между осадкой и давлением. График S = ƒ(P) (см. рис. 6.5) на участке аб характеризуется значительной кривизной. При дальнейшем возрастании давления под подошвой фундамента формируется уплотненное ядро и при малейшем увеличении внешней нагрузки приведет к исчерпанию несущей способности. На рис. 6.5,б такое давление соответствует точке б, являющейся переходной от второй к третьей фазе НДС.

Давление, соответствующее началу появления областей пластических деформаций (сдвигов и разрушения грунта) под краями фундамента, называется начальным, или первым критическим, давлением (Pcr,1).

Начальное критическое давление определяется по формуле Н.П. Пузыревского:

(6.1)

где γ — удельный вес грунта основания; φ — угол внутреннего трения; d — глубина заложения подошвы фундамента; с — удельное сцепление.

Во второй фазе под краями фундамента формируются области пластических деформаций (разрушения грунта), которые развиваются в сторону и в глубину Pcr,1 < Р < R.

Согласно СНиП 2.02.01—83 наибольшая глубина развития области пластических деформаций под краями фундамента не должна превышать z_max = 0,25b. Среднее давление под подошвой фундамента, при котором под его краями в основании формируются области пластических деформаций на глубину zmax = 0,25b, приравнивается к расчетному сопротивлению Р = R.

При дальнейшем увеличении давления по подошве фундамента Р > R области (зоны) локального разрушения грунта развиваются в ширину и в глубину основания, при этом под подошвой фундамента формируется уплотненное ядро в виде клина (см. рис. 6.6,г). В определенный момент времени краевые области разрушения грунта основания смыкаются на глубине и в результате расклинивающего действия уплотненного ядра устанавливается такое состояние, при котором малейшее увеличение нагрузки приводит к потере несущей способности.

Таким образом, давление, соответствующее исчерпанию несущей способности грунта основания, называется предельным, или вторым критическим давлением (Pcr,2).

Второе критическое давление определяется по формуле

(6.2)

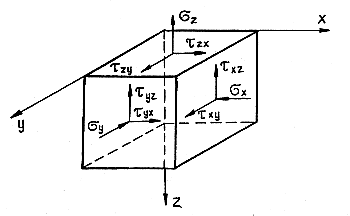

Если из массива грунта, находящегося под действием какой-либо нагрузки, выделить кубик (рис. 6.9), то на него будут действовать вертикальные и горизонтальные нормальные напряжения σх, σу, σz и три пары касательных напряжений — τ_xу и τ_ух, τ_xz и τ_zx, τ_yz и τ_zy.
