Захватка III

Операция 9. Разработка траншей под водосточные ветки

- Сменный объем работ (рис. 4.8):

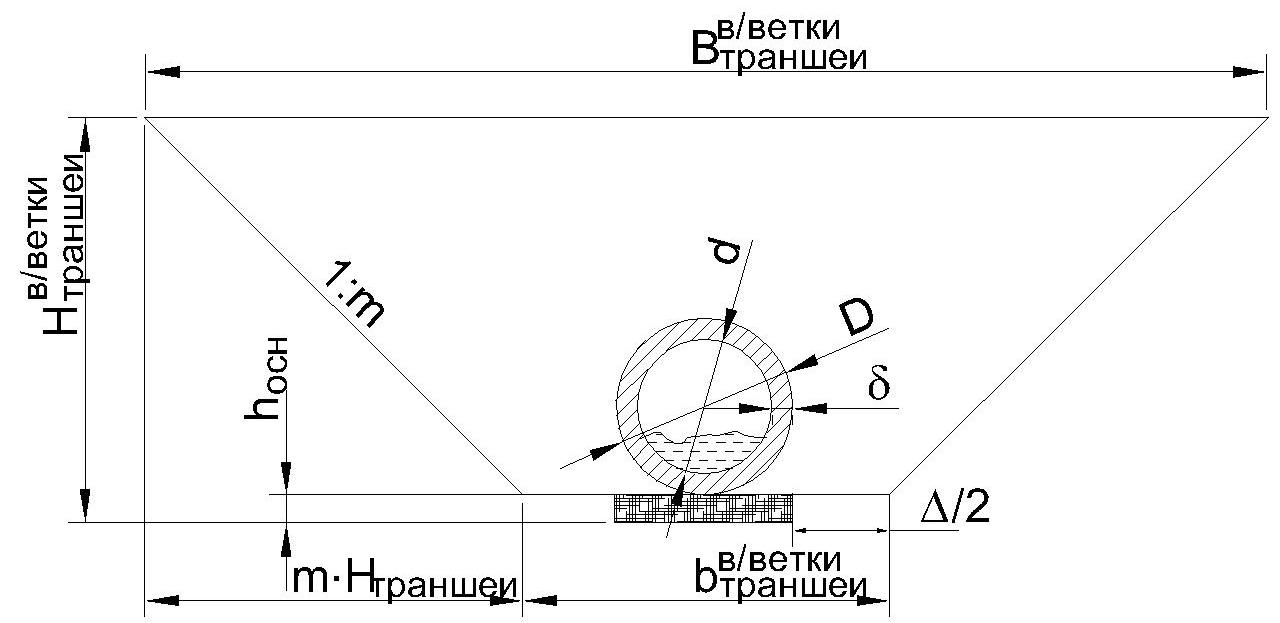

Рис.4.8. Траншея под водосточные ветки

, м3

(4.66)

где – глубина траншеи под водосточные ветки, м.

=2,1 м.

– рассчитываются аналогично основной траншее.

м

м³

- Тип и марка машины и производительности экскаватора – см. табл. 4.2. или см. операцию 4.

м³/ч м³/смена

- Количество экскаваторов:

Расчетное количество	Принятое количество , маш.	Коэффициент использования
375,54/359 = 1,05	2	1,05/2=0,53

- Состав звена:

, чел.

, чел.

- Время на проведение операции:

, ч

(4.67)

4,3 , ч

Операция 10. Транспортировка материала (песок, щебень или бетон) для устройства основания

При решении задачи о размещении сетей в совмещенной траншее (п.3.3 настоящей тетради) были приняты вид и конструкция основания под водосток. Согласно этому решению и производится расчет производительности и времени, затраченному на транспортировку.

- Сменный объем работ :

= 136*0,36*0,1*1,06=5,19

, м3

(4.68)

где – толщина основания, м = 0,1

– ширина основания под водосток, = 0,36 м

=1,06

м³/смена

- Тип и марка самосвала и производительности подобраны в операции 3.

м³/ч

м³/смена

- Количество автомобилей-самосвалов:

Расчетное количество	Принятое количество , маш.	Коэффициент использования
5,19/52,5=0,1	1	0,1/1=0,1

- Состав звена:

, чел.

, чел.

- Время на проведение операции:

, ч

(4.69)

ч

Операция 11. Устройство основания

- Сменный объем работ (см. операция 10):

м³/смена

- Состав бригады и производительность, а также время работы определяем по ЕНиР §Е9-2-32.

Норма времени зависит от вида основания.

в расчете на 1 м³

- Состав звена:

Состав бригады	Количество рабочих, чел
Монтажники наружных трубопроводов 3 разряд	2
Монтажники наружных трубопроводов 2 разряд	2
Общее количество человек в бригаде	= 4

- Время для устройства 1 м³ основания всей бригадой (по формуле 4.20):

=

, ч

- Часовая производительность бригады , т.е. объем грунта, который бригада доберет за 1 ч:

/ч

- Сменная производительность (аналогично расчету по форм. 4.42):

м³/смена

- Количество бригад:

Расчетное количество	Принятое количество , бригад	Коэффициент использования
5,19/36,08=0,14	1	0,14/1=0,14

- Время на проведение операции:

, ч

(4.70)

ч
