Захватка II

Операция 4. Разработка траншеи экскаватором

Поскольку экскаватор уже подобран в п. 4.1, то в дополнительных расчетах необходимости нет.

- Сменный объем работ :

м³/смена

- Тип и марка машины и производительности экскаватора – см. табл. 4.2.

м³/ч

м³/смена

- Количество экскаваторов:

Расчетное количество	Принятое количество , маш.	Коэффициент использования
1542,24/359=4,3	5	4,3/5=0,86

- Состав звена:

, чел.

(4.45)

, чел.

- Время на проведение операции:

, ч

(4.46)

, ч

Операция 5. Вывоз лишнего грунта

Операция не рассчитывается, так как в табл.3.4 имеет знак «-». Грунт необходимо ввозить на площадку.

Операция 6. Добор грунта вручную

- Сменный объем работ :

, м3

(4.49)

где – толщина слоя грунта до рабочей отметки дна траншеи, дорабатываемая вручную, м, м.

м³/смена

- В этой операции нет машины, поэтому состав и производительность бригады, а также время работы определяем по ЕНиР §Е2-1-47.

Норма времени зависит от типа грунта и типа укрепления стенок траншеи. Норма времени в данном случае берется для .

в расчете на 1 м³

- Состав звена:

Состав бригады	Количество рабочих, чел
Землекоп 2 разр. Землекоп 1 разр.	1 1
Общее количество человек в бригаде	= 2

- Количество времени для разработки 1 м³ грунта всей бригадой (по формуле 4.20):

- Часовая производительность бригады , т.е. объем грунта, который бригада доберет за 1 ч:

/ч

- Сменная производительность (аналогично расчету по форм. 4.42):

м³/смена

- Количество бригад:

Расчетное количество бригад	Принятое количество , бригад	Коэффициент использования
24,48/16,9 = 1,45	2	1,45/2=0,73

- Время на проведение операции:

, ч

(4.50)

, ч

Операция 7. Транспортировка труб и колодцев

- Сменный объем работ :

, т

(4.51)

где – масса смотровых колодцев, т. Рассчитывается по формуле 4.52;

– масса дождеприемных колодцев, т. Рассчитывается по формуле 4.53;

– масса труб, т. Рассчитывается по формуле 4.54;

– масса труб водосточных веток, т. Рассчитывается по формуле 4.55;

, т

(4.52)

где = 1,6 т, = 50 м– соответственно масса одного смотрового колодца и расстояние между колодцами (табл. 2.2 настоящей тетради);

, т

(4.53)

где = 1,2 т, = 50 м – соответственно масса одного дождеприемного колодца и расстояние между колодцами (табл. 2.2 настоящей тетради);

= 0,404 *

, т

(4.54)

где т, =4 м – соответственно масса и длина одной трубы водостока (табл. 2.1 настоящей тетради);

, т

(4.55)

где , = 4 м – соответственно масса и длина одной трубы водосточной ветки (табл. 2.1 настоящей тетради);

- общая длина труб водосточных веток на захватку, м:

= (18,6 +3,1)* = 59,02

, т

(4.56)

где –длина водосточных веток от дождеприемных колодцев до смотровых (рис. 2.2 настоящей тетради).

(рис. 3.5 и рис. 3.4)

м (рис. 3.4)

Итак,

- Тип и марка полуприцепа-платформы для перевозки труб и блоков и производительности и сменная :

Тип и марку автомобиля подбираем по табл. П4.10 [12], а производительность рассчитываем по формуле:

, т/ч

(4.57)

где – грузоподъемность автомобиля-самосвала, т = 7,5 (табл. П4.10[12]);

– дальность транспортировки, км (см. задание «Дальность транспортировки – ж/б конструкции») = 10;

– средняя скорость, км/ч = 20(табл. П4.10[12]);

- время погрузки материала, ч, =0,50 ч.

= 0,75 коэффициент использования внутрисменного времени;

Кт=0,55 коэффициент перехода от технической производительности к эксплуатационной

т/ч

Сменная производительность определяется по формуле:

, т/смена

(4.58)

т/смена

Таблица 4.8

Технические характеристики полуприцепа-платформы

Модель	Грузоподъемность , т	Наибольшая длина труб, м	Средняя скорость , км/ч	Часовая производительность , т/ч	Сменная производительность , т/смена
ОдАЗ-885 (ЗИЛ-130В)	7,5	6	20	2,1	17,22

- Количество полуприцепов:

Расчетное количество	Принятое количество , маш.	Коэффициент использования
26,82/17,22 = 1,56	2	1,56/2=0,78

- Состав звена:

, чел.

(4.59)

, чел.

- Время на проведение операции:

, ч

(4.60)

7 ч

Операция 8. Разгрузка труб и колодцев

- Сменный объем работ при разгрузке (см. операцию 7):

- Тип и марка крана выбраны в п.4.2 настоящей тетради, а производительности часовая и сменная рассчитываются по форм. 4.61 и 4.64:

, т/ч

(4.61)

где – масса монтируемого элемента, т. Считается на массу трубы водостока; = 0,404 т

– время строповки грузов, ч, =0,016 ч;

– время подъема груза, ч. Определяется по формуле 4.62;

– время обратного хода, ч. Определяется по формуле 4.63;

- время перемещения груза, ч; =0,010 ч;

- время расстроповки груза, ч; =0,001 ч;

- время холостого перемещения стрелы, ч; =0,007 ч;

= 0,75;

= 0,75.

0006

, ч

(4.62)

где – высота подъема груза (рис. 4.7), м;

– скорость подъема, м/с, 0,5 м/с.

=

, ч

(4.63)

где – высота опускания груза (рис. 4.7), м;

– скорость опускания, м/с, 0,5 м/с.

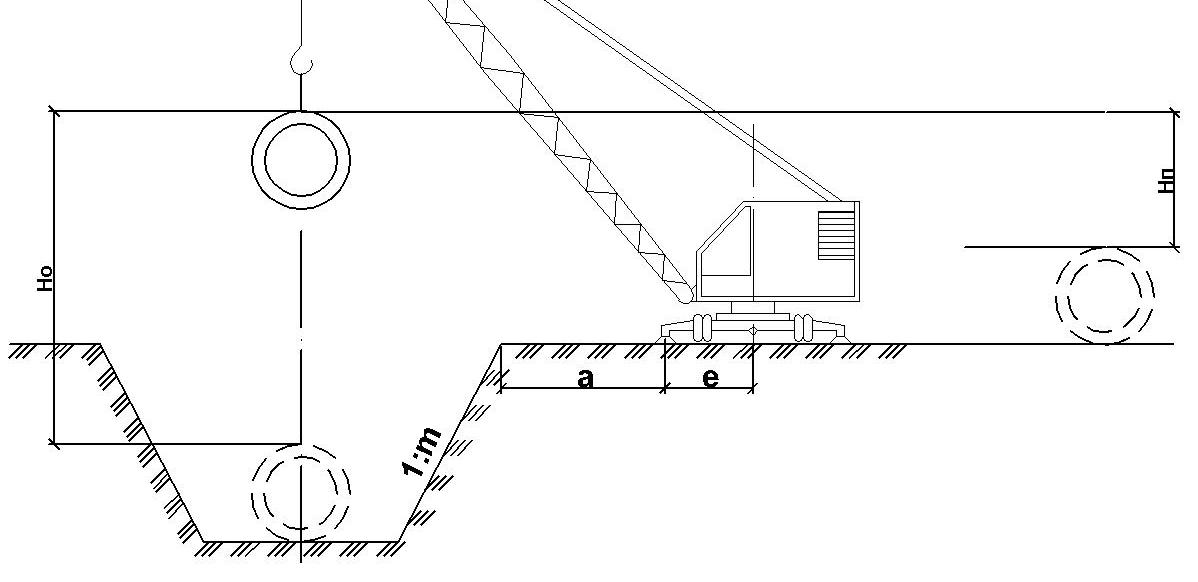

Рис.4.7. Схема монтажа краном (на примере траншеи)

– высота подъема груза; – расстояние опускания груза

т/ч

Сменная производительность определяется по формуле:

, т/смена

(4.64)

т/смена

- Количество кранов:

Расчетное количество	Принятое количество , маш.	Коэффициент использования
26,82/52,81=0,51	1	0,51/1=0,51

- Состав звена:

, чел.

, чел.

- Время на проведение операции:

, ч

(4.65)

, ч
