Задача 4. Технология и организация строительства водостока

4.1. Выбор экскаватора для разработки траншеи

При выборе экскаватора необходимо принять следующее:

1. Ось движения экскаватора и ось траншеи совпадают.

2. Отвал грунта формируется с одной стороны траншеи (с другой стороны – проезд спецтехники).

3. При работе в городе Смоленск выбираем колесный экскаватор.

Для выбора экскаватора необходимо определить следующие его технические характеристики (рис. 4.1):

-высоту разгрузки

- радиус выгрузки ,

- глубину копания

- радиус резания (копания) и .

Рис. 4.1. Схема для выбора экскаватора

Глубина копания

Выбранный экскаватор должен отвечать следующему критерию:

, м

(4.1)

где - требуемая глубина копания, м

, м

(4.2)

Радиус копания

Выбранный экскаватор должен отвечать следующему критерию:

, м

(4.3)

где - максимальный радиус из и , м;

- радиус копания на самую глубокую точку, м (см. рис. 4.1 и 4.2);

, м

(4.4)

- радиус копания на самую удаленную в плане точку, м (см. рис. 4.1 и 4.2).

, м (4.5)

где – расстояние от поверхности земли до оси крепления ковша, м. Принимаем равным 2 м.

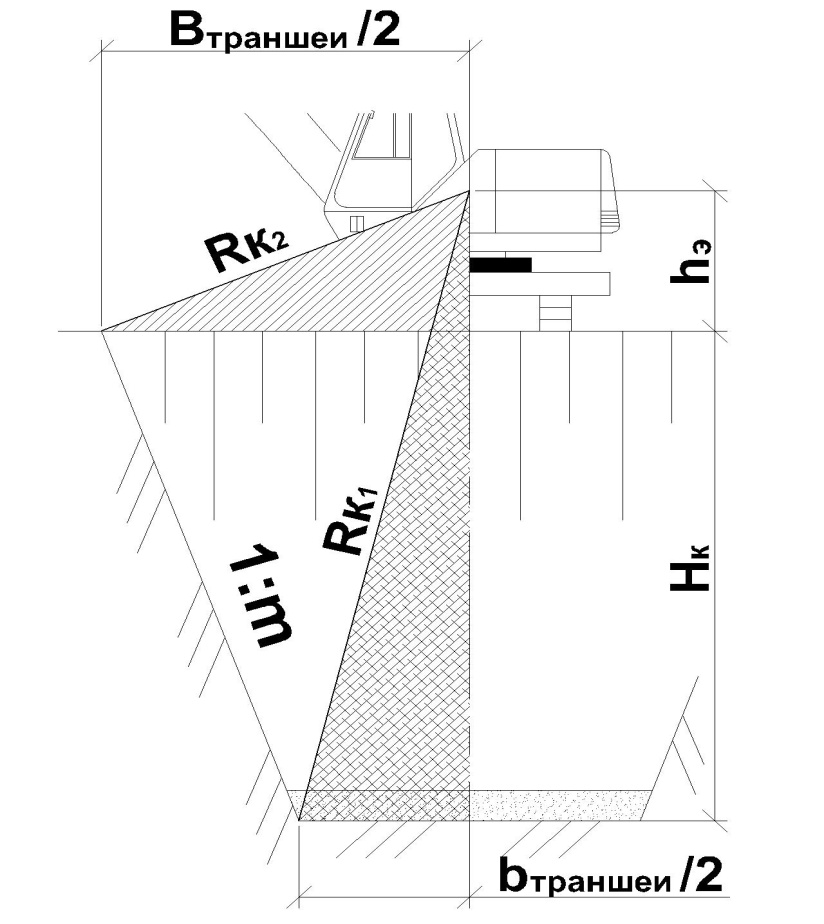

Рис. 4.2. Схема для

Определения радиуса копания

Высота разгрузки

Критерий назначения высоты нагрузки:

, м

(4.6)

где - требуемая высота разгрузки, м (рис. 4.3). Определяется по формуле:

,5 =3,1+0,5 = 3,6

, м

(4.7)

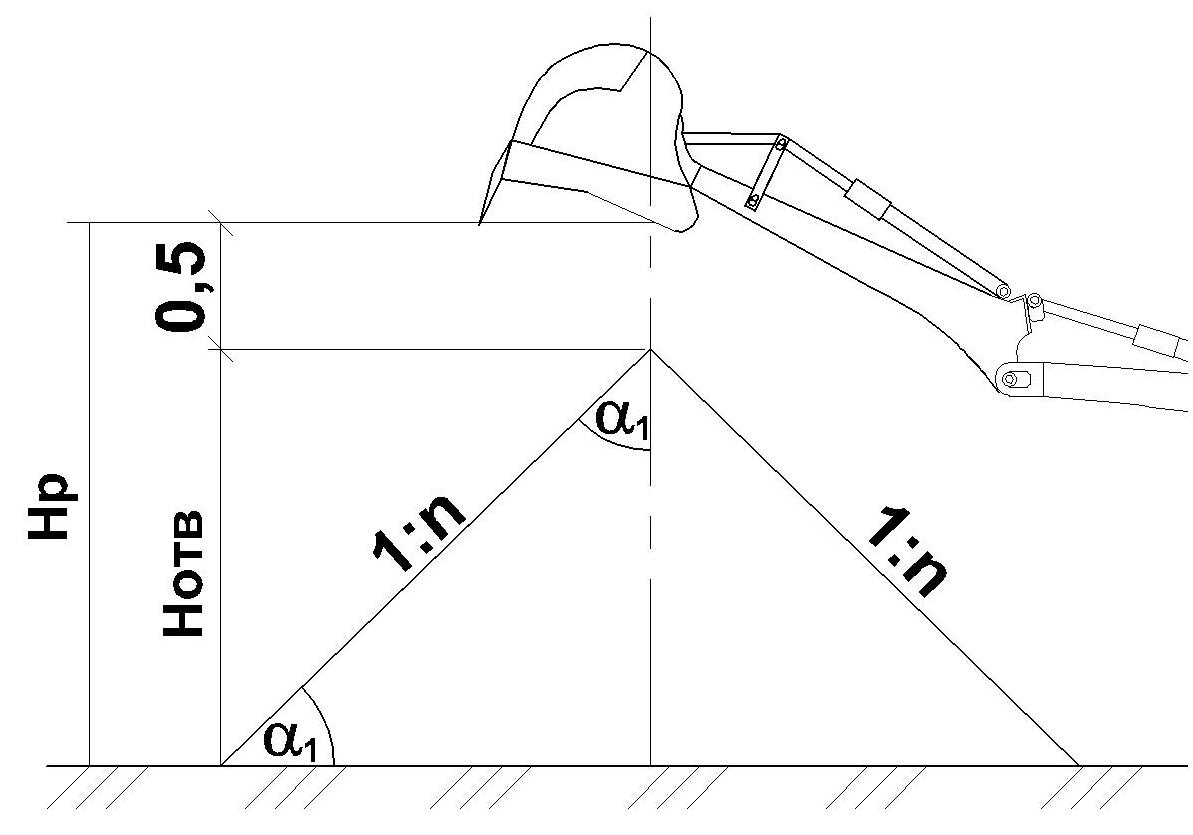

Рис. 4.3. Схема для определения высоты разгрузки

_{При этом угол α1 не зависит от вида грунта и равен 45°. Следовательно, высоту отвала Hотв можно рассчитать по формуле:}

, м

(4.8)

_где – коэффициент разрыхления грунта (см. п.3.4 настоящей тетради).

Радиус разгрузки

Выбранный экскаватор должен отвечать следующему критерию:

, м

(4.9)

где - требуемый радиус разгрузки, м (рис. 4.4).

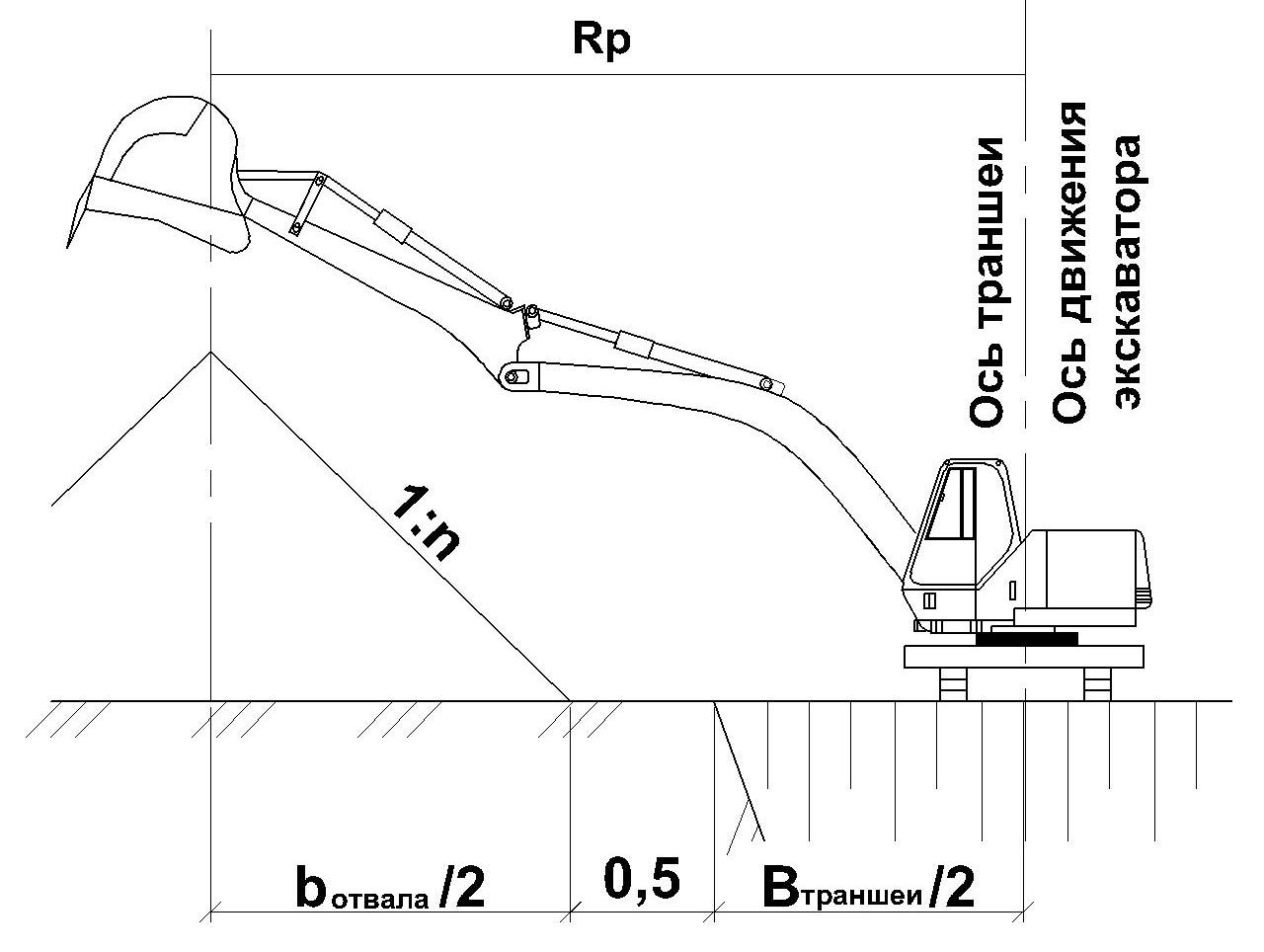

Рис. 4.4. Схема для определения радиуса разгрузки

, м

(4.10)

Таблица 4.1

Требуемые технические характеристики экскаватора

Требуемая глубина копания , м	Требуемый радиус копания , м	Требуемая высота разгрузки , м	Требуемый радиус разгрузки , м
2,1	4,2	3,6	6,6

Рассчитав требуемые характеристики экскаватора, по табл. П4.1 [12] подбираем экскаватор, удовлетворяющий всем критериям.

Таблица 4.2

Характеристики выбранного экскаватора

Марка экскаватора	Вместимость ковша , м3	Радиус копания , м	Радиус разгрузки , м	Глубина копания м	Высота разгрузки , м	Часовая производительность , м3/ч	Сменная производительность , м3/смена
А900 пневмоколесный	0,85	9,6 (4,2)	8,4 (6,6)	6,2 (2,1)	8,0 (3,6)	43,7	359

Эксплуатационную часовую производительность одноковшовых экскаваторов при разработке грунта определяют по формуле:

, м3/ч

(4.12)

где - вместимость ковша экскаватора, м³ (табл. 4.2);

- продолжительность рабочего цикла, ч. Зависит от вместимости ковша и определяется по табл. П4.2 [12];

- коэффициент разрыхления грунтов (см. раздел 3.4 настоящей тетради)

- коэффициент использования внутрисменного времени. Принимается равным = 0,70 при погрузке в транспортные средства и =0,80 при работе в отвал;

- коэффициент перехода от технической производительности к эксплуатационной. = 0,60;

- коэффициент, учитывающий группу грунта по трудности разработки. Определяется по табл. П1.14 [12].

Сменная производительность определяется по формуле:

, м3/смена

(4.13)

где – количество часов в смену, ч. При 5-дневной рабочей неделе принимается равным =8,2 ч, при 6-дневной рабочей неделе - =7 ч.
