Задача 3. Размещение подземных инженерных сетей

3.1. Определение минимальной глубины заложения сетей

Для определения минимальной глубины заложения сетей для каждого вида сети, приведенного в задании, рассчитать и по формулам 3.1 и 3.2 соответственно и принять за максимальное значение.

, м

(3.1)

где – минимальная глубина заложения сетей по I критерию, м

- глубина промерзания грунта, = 1,2 м

– заглубление лотка трубы ниже глубины промерзания грунта, м (табл. П3.3 [12])

, м

(3.2)

где – минимальная глубина заложения сетей по II критерию, м

– внутренний (рабочий) диаметр трубопровода, м

– толщина стенки трубопровода или коллектора, м. Толщина стенки трубопровода известна (см. пояснения к формуле 2.3 настоящей тетради), а толщина стенки коллектора или канала составляет 10 …15 см, в зависимости от размера коллектора или канала.

– толщина защитного слоя от разрушающей внешней нагрузки, м (табл. П3.3 [12]).

Глубину траншеи рассчитывают по формуле:

, м

(3.3)

где – толщина основания под трубопровод или коллектор, м. Принимается по рис. 3.2-3.4 [12] в зависимости от характеристик грунта и вида основания;

- толщина стенки трубопровода или коллектора, м. Толщина стенки трубопровода известна (см. пояснения к формуле 2.3 настоящей тетради), а толщина стенки коллектора или канала составляет 10 …15 см, в зависимости от размера коллектора или канала.

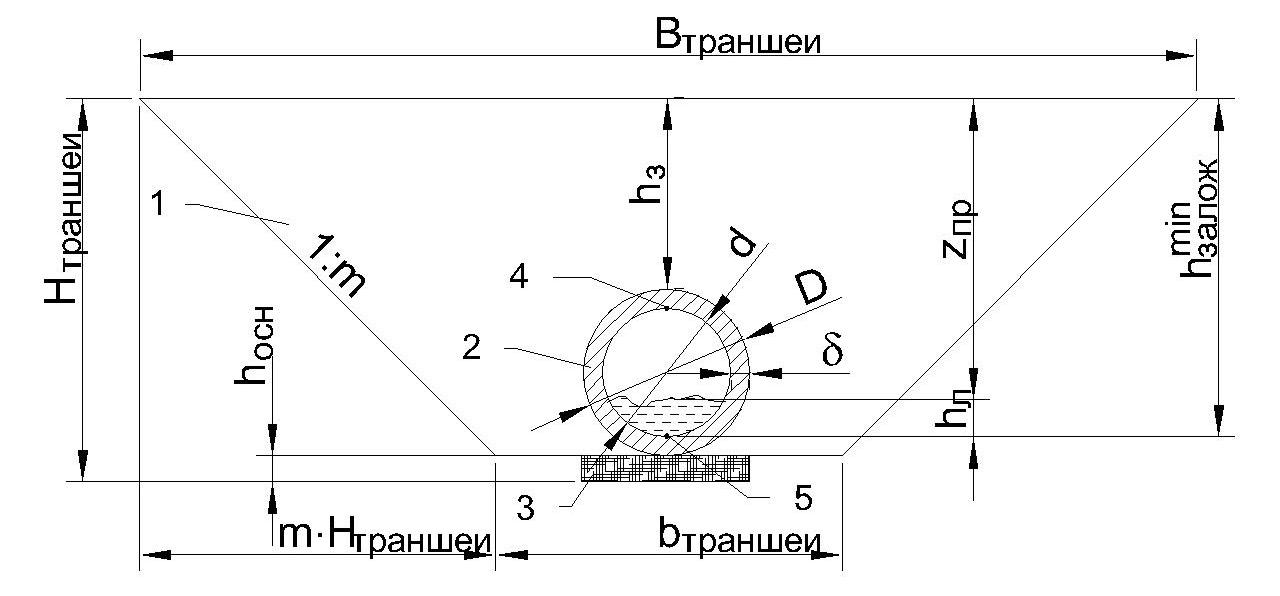

Рис.3.1. Схема к назначению минимальной глубины заложения трубопроводов

1 – траншея; 2 – трубопровод; 3 – основание; 4 – щелыга; 5 - лоток

Результаты расчетов сводятся в табл. 3.1.

Таблица 3.1

Минимальная глубина заложения сетей и глубина траншей

Название сети	Минимальная глубина заложения сети , м			Глубина траншеи , м
			Принято
Водопровод	1,7	1,33	1,7	1,83
Водосток	1,5	1,17	1,5	1,67
Канализация	1,7	1,3	1,7	1,9
Теплопровод	1,26	1,46	1,46	1,82
Газопровод	1,47	1,17	1,47	1,59
Кабели телефонные	----	----	0,7	0,8
Кабели наружного освещения	----	----	0,7	0,8

3.2. Размещение сетей в общих коллекторах

В общих проходных коллекторах размещаем:

- водопровод;

- теплопровод (2 трубы);

- кабели различного назначения.

Рис. 3.2. Коллектор общего назначения

1 – теплопровод ; 2 – теплоизоляция ; 3- водопровод; 4- кабели; 5 – коллектор

Рассчитаем требуемые рабочие (внутренние) ширину и высоту коллектора:

= 3,29 0,2 +0,76 + 1,5 + 0,63 + 0,2 = 3,29

, м

(3.4)

=2,04 0,12+0,76+0,2+0,76+0,2=2,04

,м

(3.5)

Сравниваем с (табл.П3.4 [12]) и принимаем максимальное значение из них. Результаты расчетов заносим в табл. 3.2.

Таблица 3.2

Требуемые рабочие размеры коллектора

Рабочая ширина коллектора , м	Рабочая высота коллектора , м
	по расчету (формула 3.5)	высота прохода коллектора	принято из и
3,29	2,04	1,8	2,04

Учитывая требуемые габариты коллектора по табл. П3.7 [12], подбираем типовой коллектор, исходя из условия, что размеры типового коллектора должны быть не меньше требуемых. Результаты подбора коллектора заносим в табл. 3.3.

Таблица 3.3

Назначенные габариты совмещенного коллектора

Рабочая ширина коллектора , м	Наружная ширина коллектора , м	Рабочая высота коллектора , м	Наружная высота коллектора , м	Длина монтажного элемента коллектора, м	Наибольшая масса монтажного элемента, т
3,6	3,9	2,5	2,8	2,7	3,2

Наружные габариты коллектора учитывают толщину стенок коллектора и рассчитываются по формулам 3.6 и 3.7.

(3.6)

(3.7)

Определяем размеры траншеи под коллектор (рис. 3.3).

Ширина траншеи по низу складывается из наружной ширины коллектора и технологических зазоров , обеспечивающих проведение строительных работ (табл. П3.5 [12]):

м

(3.8)

Глубина траншеи рассчитывается, исходя из высоты коллектора , толщины основания (рис. 3.2 [12]) и толщины защитного слоя (табл. П3.3 [12]):

м

(3.9)

Ширина траншеи поверху зависит от крутизны откосов (табл. 1.3 настоящей тетради).

м

(3.10)

Итак, основные размеры траншеи:

	5,3 м
	3,52 м
	12,34 м

Вычерчиваем на рис. 3.3 в масштабе М1:50 траншею, коллектор и коммуникации и показываем размеры траншеи, толщину основания и рабочие и наружные размеры коллектора, технологические зазоры, крутизну откосов и толщину защитного слоя.

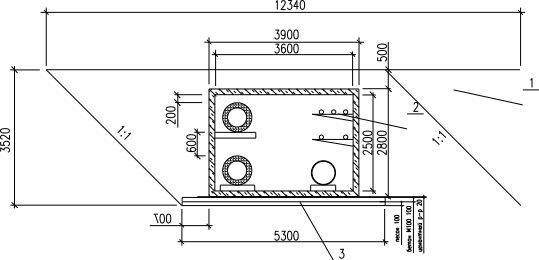

Рис. 3.3. Поперечник траншеи под коллектор М 1:50

1 – траншея; 2 – коллектор; 3 – основание
