05.09. 0 1 2 3 4 03.04. Режим колебания угв, м

VII VIII IX X X I XII I II III IV V VI Месяцы

Рис. 1.1. Режим колебания уровня грунтовых вод

Задача 2. Выбор материала элементов трубопроводов Трубы и соединительные элементы

Для решения задачи 2 заполняю табл. 2.1 и 2.2, использую сведенья, приведенные в главе II и, в частности, в табл. 2.1 Методических указаний [12]. Характеристики труб и другие данные для заполнения таблицы 2.1 приведены в приложении 2 (табл. П2.1-П2.7) [12].

Количество труб для каждого вида трубопровода рассчитывается по формуле 2.1, зная длину улицы и длину одной трубы . Полученное значение округляют до целого в большую сторону. Надо иметь в виду, что у труб с раструбным соединением учитывают только длину самой трубы без раструба

, шт

(2.1)

В табл. 2.1 для бетонных и железобетонных труб указывают вес всей трубы, а для остальных – и массу погонного метра трубы и вес трубы принятой длины.

Общий вес труб рассчитывают, зная количество труб и массу всей трубы :

, т

(2.2)

Внешний диаметр трубопровода учитывает толщину стенок трубы, а для теплопровода - теплоизоляции (рис. 2.1).

, мм

(2.3)

- для бетонных труб мм;

- для стальных, пластиковых труб _ст = 10 … 15 мм

- для теплопровода зависит  от вида теплоизоляции, принимается по табл. П2.1 [12].

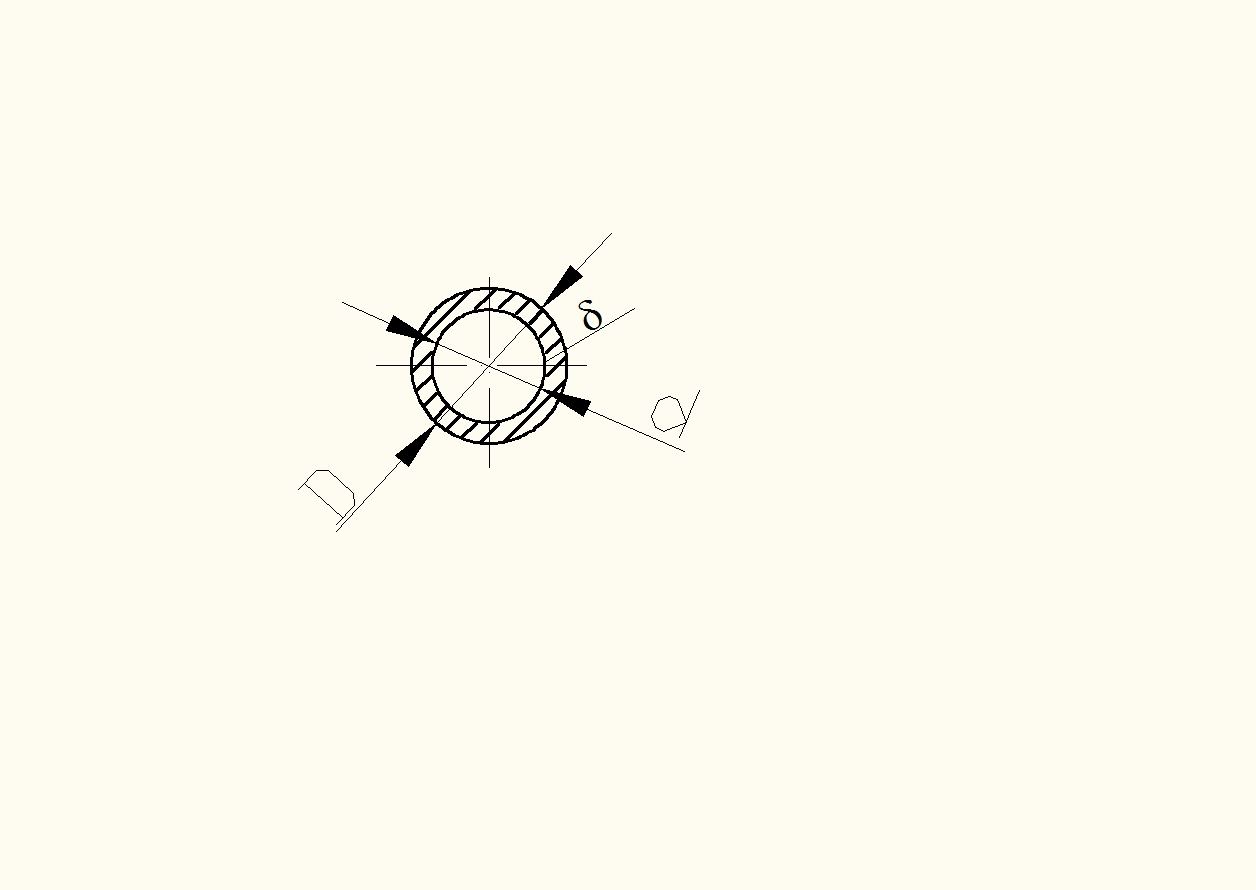

Рис. 2.1. Сечение трубопровода

d – внутренний диаметр трубопровода (из задания), мм;

D – внешний диаметр трубопровода, мм

 - толщина стенки трубопровода, мм;

Колодцы

Смотровые и дождеприемные колодцы принимаются только для водостока (рис. 2.2). Размеры колодца и расстояние между смотровыми колодцами зависят от диаметра трубопровода и приведены в табл. П2.8-П2.10 [12].

Расстояние между водоприемными (дождеприемными) колодцами следует принимаю по табл. П2.11 [12]. Геометрические размеры и масса дождеприемных колодцев принимаются, исходя из диаметра водосточных сеток . Для Смоленска и Смоленской обл. = 400 мм. Диаметр круглых смотровых колодцев принимаем 1000 мм.

1. Дождеприёмный колодец

2. Ветки водосточные диаметр 300 мм

3. Водосток

4. Смотровой колодец

Рис. 2.2. Элементы водостока

Количество смотровых колодцев рассчитывают, исходя из расстояния между колодцами и длину улицы , округляя полученного значение до целого в большую сторону:

, шт

(2.4)

Потребность в водоприемных колодцах :

, шт

(2.5)

где количество водоприемных колодцев, обслуживающих данный водосток, .

Общую массу монтажных элементов рассчитывают, зная количество колодцев и массу монтажного элемента :

, т

(2.6)

Таблица 2.1

Технические характеристики труб

Наименование сети	Материал труб	Длина трубы , м	Количество труб (для всего трубопровода) , шт.	Вес трубы 1п.м/всей трубы , т	Общий вес труб (для всего трубопровода) , т	Вид стыкового соединения (рисунок)
1	2	3	4	5	6	7
Водопровод =600мм =630 мм	сталь	15	100	0,1529/2,2935	229,35	Сварной шов:
Водосток =400 мм =470 мм	асбестоцементные	4	375	0,101/0,404	151,5
Водосточные ветки =300мм =360мм	асбестоцементные	4	180	0,038/0,152	27,36
1	2	3	4	5	6	7
Канализация бытовая =500мм =600мм	бетон	5,1	295	---/1,4	413
Теплопровод =500мм =760мм	Сталь с теплоизоляцией из армопенобетона	12	125	-----/3,31	413,75
Газопровод =300 мм =320 мм	сталь	15	100	0,0586/0,879	87,9
Кабели телефонные	+		-	-	-	-
Кабели наружного освещения	+		-	-	-	-

Таблица 2.2

Характеристики колодцев

Наименование колодцев для строительства водостока	Расстояние между колодцами , м	Количество колодцев , шт.	Внутренний диаметр колодца , м	Масса монтажного элемента колодца ,т	Общая масса монтажных элементов на всю дорогу , т	Высота рабочей камеры, м
Колодцы смотровые	50	30	1	1,6	48	1,8
Колодцы дождеприемные	50	60	0,8	1,2	72	1,65
