Вопрос 28 Зрительная труба с внутренней фокусировкой

Зрительные трубы (рис. 1.67, а) в геодезических приборах используют для наведения на марки и другие визирные цели и для отсчитывания по рейкам. Современные зрительные трубы являются сложными оптико-механическими устройствами и как минимум состоят из объектива, окуляра, фокусирующей линзы и сетки нитей. Как правило, они дают увеличенное обратное изображение. Однако изготавливают трубы, дающие прямое изображение, для чего между окуляром и объективом помещают оборачивающие системы, формирующие совместно с окуляром прямое изображение.

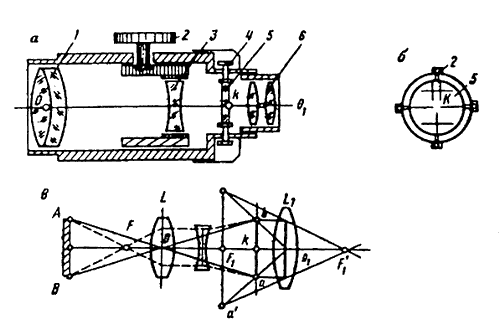

1.67. Схемы зрительной трубы с внутренним фокусированием: а — устройство; б — сетка нитей; в — ход лучей; 1 — объектив; 2 — головка фокусирующего устройства; 3 — фокусирующая линза; 4 — исправительные винты сетки; 5 — стеклянная пластинка сетки; 6 — окуляр

Вопрос 29 Установка зрительной трубы для наблюдений

Зрительная труба предназначена для высокоточного наведения на удаленные предметы и точки (визирные цели) при работе с теодолитом. Состоит из следующих основных частей: объектива, окуляра, фокусирующей линзы, сетки нитей, кремальеры (винта, перемещающего фокусирующую линзу внутри трубы). В зрительной трубе различают две оси: визирную и оптическую. Прямая соединяющая оптический центр объектива с центром сетки нитей называется визирной осью. Прямая соединяющая оптический центр объектива и окуляр - оптической осью трубы. Подготовка зрительной трубы для наблюдений выполняется в следующей последовательности: а) установка зрительной трубы "по глазу" - вращением окуляра (от –5 до +5 диоптрий) до получения четкого изображения сетки нитей; б) установка зрительной трубы по предмету (визирной цели) - вращением кремальеры до четкого изображения визирной цели; в) устранение параллакса, возникающего в тех случаях, когда изображение предмета не совпадает с плоскостью сетки нитей и при перемещении глаза относительно окуляра точка пересечения нитей будет проецироваться на различные точки наблюдаемого предмета. Параллакс сетки нитей устраняется небольшим поворотом кремальеры.

Вопрос 30 Поверка и юстировка теодолита

     Обычно поверке подлежат следующие геометрические условия , которым должно удовлетворять взаимное расположение частей теодолита .       1.Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна к оси вращения теодолита . Поверку производят обычным способом , поворотом алидады на 180 градусов . Юстировку выполняют юстировочным винтом цилиндрического уровня .        2.Ось круглого уровня ( в теодолите ТБ1 ) должна быть параллельно оси вращения теодолита . Юстировку круглого уровня производят его юстировочными винтами после точной установки оси вращения теодолита в отвесное положение по выверенному цилиндрическому уровню .        3.Визирная ось зрительной трубы должна быть перпендикулярна к оси вращения трубы .        Поверку выполняют обычным способом . Несоблюдение условия вызывает коллимационную ошибку "С" . Величина коллимационной ошибки не должна превышать 10" .       Устранение коллимационной ошибки в теодолите Т2 производят юстировочными винтами сетки нитей обычным способом , в теодолите 2Т2 с помощью специального клинового кольца .       4.Ось вращения зрительной трубы должна быть перпендикулярна к оси вращения теодолита       Поверка проводится также , как и в технических теодолитах . Величину угла "i" , на который отклоняется ось вращения трубы от положения , перпендикулярного к оси вращения прибора определяют по формуле i=b*p*ctgv/2S        Где b/2- линейная ошибка в следствии наклона оси вращения трубы , равная половине расстояния между проекциями точки;       v-угол наклона визирной оси при наведении на точку;       S-расстояние от горизонтальной проекции точки до теодолита .       Значение угла "i" не должно превышать 10".       Соблюдение условия гарантируется заводом .        5.Вертикальная нить сетки должна лежать в коллимационной плоскости трубы . Поверка производится также как в технических теодолитах . Если будет замечено смещение изображения точки с вертикальной нитки более чем на 3 толщины штриха , то сетку необходимо повернуть .       Для этого в теодолите Т2 снимают колпачок , закрывающий юстировочные винты сетки , слегка отпускают винты , скрепляющие окуляр с корпусом трубы , и поворачивают окуляр вместе с сеткой После чего поверку повторяют .       6.Визирная ось оптического центрира должна совпадать с осью вращения теодолита        Прибор устанавливают на штативе и приводят ось вращения теодолитом в отвесное положение . Отмечают на листе бумаги , подложенном под штатив , проекцию середины кружка оптического центрира . Затем , медленно вращая алидаду вокруг вертикальной оси , наблюдают за изображением точки . Если в процессе вращения изображение точки остаётся на месте , условие выполнено ; в противном случае в теодолите Т2 отвинчивают 2 винта и отсоединяют крышку оптического центрира от боковой крышки теодолита . При этом открываются головки винтов , скрепляющих окулярное колено оптического центрира с боковой крышкой . Слегка освободив эти винты , перемещением окулярного колена в плоскости боковой крышки добиваются совмещения визирной оси оптического ценрира с осью вращения теодолита . В теодолите 2Т2 юстировку выполняют в условии мастерской .
