Вопрос 6 Понятие о зонально-поперечной проекции Гауса Всю Земную поверхность делят меридианами на 6 или 3 градусные зоны

Выбор зоны 3 или 6 зависит от масштаба карты

1 : 1 000 000 – 1: 10 000 – 6 градусов 1 : 5 000 – 1 : 1 000 – 3 градуса

Шестиградусные зоны именуют арабскими цифрами начиная от Гринвичского меридиана с Запада на Восток

Проекция Гаусса – Крюгера – поперечно цилиндрическая равноугольная картографическая проекция, разработанная немецкими учеными Гауссом и Крюгером Применение той проекции дает возможность практически без существенных искажений изобразить довольно значительные участки земной поверхности, и , что важно, построить на этой территории систему прямоугольных координат Вопрос 7 Проекция Гаусса  Спроектировав зону на поверхность цилиндра, а затем развернув его на плоскость получают изобр. зоны на плоскости. В проекции Гаусса в кажд. из зон примен. прямоугольная система координат. За ось абцис (х) принимают осевой меридиан, за ось ординат(у) – экватор. Для преобразования плоских прямо-х координат принято +500 км к исходн. координатам и добавлять номер зоны впереди. Географическими координатами (рис. 1.17, а) являются широта и долгота точки. Географическая(астрономическая) широта ф точки М – угол между направлением отвесной линии, проходящей через эту точку, и плоскостью экватора. Географическая (астрономическая) долгота А, – двугранный угол, заключенный между плоскостью меридиана, проходящего через эту точку, и плоскостью начального меридиана.

Угол, составленный нормалью к поверхности эллипсоида и плоскостью экватора, называютгеодезической широтой, а двугранный угол, заключенный между плоскостями геодезического и начального меридианов, – геодезической долготой.

Широты бывают северные и южные, изменяются от 0 (на экваторе) до 90° (на земных полюсах). Долготы бывают восточные и западные, изменяются от 0 (на начальном – Гринвичском меридиане) до 180° (на тихоокеанской ветви Гринвичского меридиана). Линию, проходящую через точки с одинаковыми широта ми, называют параллелью, а с одинаковыми долготами – меридианом.

Вопрос 8 Топографические карты России – их номенклатура и Разграфка

Разграфка карт – система деления карты на определенные листы Номенклатура карт – система нумерации и обозначения отдельных листов карты

Масштаб карты	Размеры листов	Запись номенклатуры
1 : 1000 000	4* 6*	N-37
1 : 500 000	2* 3*	N-37-Б
1 : 200 000	40` 1*	N-37-XVI
1 : 100 000	20` 30`	N-37-56
1 : 50 000	10` 15`	N-37-56-А
1 : 25 000	5` 7` 30``	N-37-56-А-б

Вопрос 10 Истинный Азимут линии местности

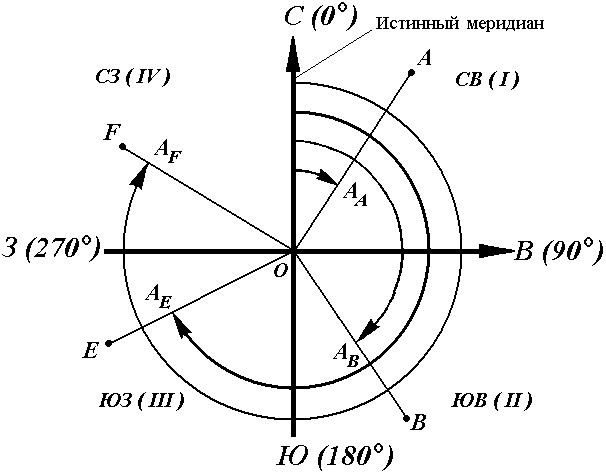

Истинный азимут линии – угол в горизонтальной плоскости, отсчитываемый от северного направления истинного меридиана по ходу часовой стрелки до данной линии (рис. 20).

Вопрос 11 Дирекционный угол и румб и линии местности Положение линии местности относительно истинного меридиана определяется истинным азимутом или истинным румбом.

Истинный румб линии – острый горизонтальный угол, отсчитываемый от ближайшего направления истинного меридиана (северного или южного) до данной линии.

Дирекционный угол — горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до 360°, между северным направлением истинного меридиана до измеряемой линии

Вопрос 12 Сближение меридианов Это угол в данной точке между ее меридианом и линией, параллельной оси абсцисс или осевому меридиану

Вопрос 13 Магнитный азимут Аm

Это горизонтальный угол, измеряемый по ходу часовой стрелки от северного направления истинного меридиана до направления на предмет Значения от 0* до 360*

Вопрос 14 Связь между дирекционным углом предыдущего и последующего угла поворота 2.4. Связь между дирекционными углами предыдущей и последующей линий

На рис. 25 представлена схема определения дирекционных углов сторон теодолитного хода AB. Известен дирекционный угол исходной стороны α₀ и измерены геодезическим прибором теодолитом углы β₁, β₂, β₃, лежащие справа по ходу от А к В.

Рис. 25. Схема определения дирекционных углов сторон теодолитного хода

Найдём дирекционные углы α₁, α₂, α₃ остальных сторон хода.

Дирекционный угол α_{n =} α_n-1 + угол поворота

А угол поворота например для Л1 равен Л1-180, т.е тот самый угол от нашей прямой до следующей линии
