25) Определение и классификация цементов.
Цемент (лат. caementum — «щебень, битый камень») — искусственное неорганическое вяжущее вещество. Один из основных строительных материалов. При затворении водой, водными растворами солей и другими жидкостями образует пластичную массу, которая затем затвердевает и превращается в камневидное тело. В основном используется для изготовления бетона и строительных растворов. Цемент является гидравлическим вяжущим и обладает способностью набирать прочность во влажных условиях, чем принципиально отличается от некоторых других минеральных вяжущих — (гипса, воздушной извести), которые твердеют только на воздухе.
По наличию основного минерала цементы подразделяются:
романцемент - преобладание белита, в настоящее время не производится;
портландцемент - преобладание алита, наиболее широко распространен в строительстве;
глинозёмистый цемент - преобладание алюминатной фазы;
магнезиальный цемент(Цемент Сореля) - на основе магнезита, затворяется водным раствором солей;
смешанные цементы - цементы, получаемые путем смешения вышеприведенных цементов с воздушными вяжущими, минеральными добавками и шлаками, обладающими вяжущими свойствами.
кислотоупорный цемент - на основе гидросиликата натрия (Na2O·mSiO2·nH2O), сухая смесь кварцевого песка и кремнефтористого натрия, затворяется водным раствором жидкого стекла.

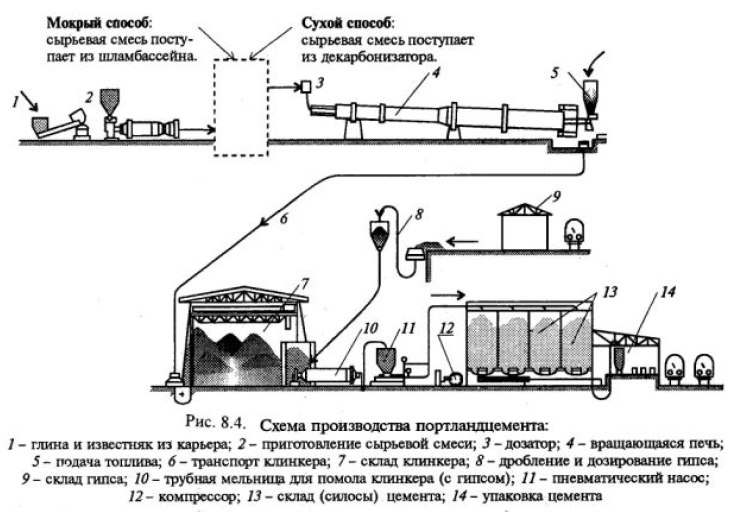

26)Требования к сырьевым материалам и схема производства пц.
Производство. Основные операции при получении портландцемента: приготовление сырьевой смеси, обжиг ее до получения цементного ( клинкера и помол клинкера совместно с добавками. Соотношение компонентов сырьевой смеси выбирают с таким расчетом, чтобы полученный при обжиге клинкер имел следующий химический состав (%): СаО — 62...68, Si02 — 18...26, А1203 — 4...9, ' Fe203 — 2...6. В природе есть горная порода, обеспечивающая получение клинкера такого состава,— мергель, который представляет собой тесную смесь известняка с глиной. Но чаще используют известняк и глину (добываемые отдельно) в соотношении 3 : 1 (по массе). Кроме основных компонентов в сырьевую смесь вводят корректирующие добавки и промышленные отходы, обеспечивающие требуемый состав клинкера. Тщательно подготовленную сырьевую смесь подают на обжиг во вращающуюся печь (рис. 8.3), которая представляет собой стальную трубу диаметром до 7 м и длиной до 185 м. Изнутри труба выложена огнеупорным кирпичом. Печь установлена под небольшим (3...40) углом к горизонту и вращается (0,8... 1,3 мин''), благодаря чему сырьевая смесь перемещается в ней от верхнего конца к нижнему, куда подается топливо. Максимальная температура обжига 1450° С. При таких высо ких температурах оксид кальция СаО, образовавшийся в результате разложения известняка, взаимодействует с кислотными оксидами Si02, А1203 и Fe203, образующимися при разложении глины. Продукты взаимодействия, частично плавясь и спекаясь друг с другом, образуют так называемый портландцементный клинкер — плотные твердые куски серого цвета. В состав портландцементного клинкера входят четыре основных минерала (табл. 8.1) и небольшое количество стеклообразного вещества.
