Семь ключей к секретам успешного освоения ArchiCAD
By ppartner
Работая в ArchiCAD, вы непроизводительно тратите время?
Поймите меня правильно. Мне нравится ArchiCAD. Я пользуюсь им больше двадцати лет. Но я часто наблюдаю, как другие бьются с программой, поскольку не понимают ее структуру и ее философию.
Вы когда-нибудь говорили себе (или коллеге):
— Неужели нельзя сделать это проще?
— Опять приходится делать одно и то же по многу раз!
— Разве это можно вообще сделать?!
Вы не одиноки. ArchiCAD — это сложный инструмент, и многие пользователи готовы разделить ваши ощущения. Но когда к вам придет понимание программы, и вы накопите опыт работы, ArchiCAD станет вашим другом и надежным помощником.
Я познакомлю вас с семью ключевыми принципами, которые помогут вам максимально эффективно использовать возможности ArchiCAD. Они основываются на простых вещах, например, на правильной организации и на продуманности действий. Несмотря на простоту, понимание ключевых принципов ArchiCAD поможет вам резко повысить эффективность работы.
1. Организуйте данные
Первый шаг к общей организованности — упорядочение файлов на жестком диске таким образом, чтобы они всегда были под рукой.
Например, можно создать для каждого проекта отдельную папку, куда вы будете помещать все относящиеся к нему данные. В качестве «шаблона» можно использовать папку из аналогичного проекта, выполненного ранее, с сохранением структуры вложенных папок и файлов. Переименуйте папку и удалите из нее файлы, по крайней мере те, которые относятся непосредственно к прошлому проекту.
Теперь у вас есть структура, которую вы будете наполнять данными. Эта «пустая» структура — это хорошая основа для организации проекта. Если все сделать правильно, то вы будете пользоваться ей вновь и вновь, экономя массу времени. В этой структуре найдется место для всех проектных данных, и каждый файл будет на своем месте. Когда поступит чертеж от смежника, когда вам потребуется вывести комплект чертежей в формате PDF — вы будете точно знать, куда поместить эти файлы, а потом сможете быстро их найти.
Приведем пример структуры типичного проекта. Несмотря на то, что папки пусты, они представляют собой удобную основу для организации работы.
Другим полезным способом, которым, увы, часто пренебрегают, является создание проекта с помощью файла шаблона (TPL). Этот шаблон можно использовать для всех проектов, что обеспечит последовательность и единство подхода к работе.
Создайте отдельную папку для библиотеки объектов, куда вы сможете помещать компоненты ArchiCAD. Поместите чертежи стандартных узлов, которые предполагается использовать в будущих проектах, в один или несколько файлов PLN. Создайте файл в формате Word, в котором соберите наиболее распространенные текстовые надписи и примечания для того, чтобы стандартные тексты можно было легко скопировать в любой проект.
2. Создавайте только один раз
Если вы создали что-либо в ArchiCAD, то есть смысл использовать это повторно. Например, TPL-шаблон можно получить из готового проекта, сохранив в нем все атрибуты и структуру папок. Следующий проект пойдет уже быстрее. Вам не придется добавлять слои, виды и листы, так как они уже содержатся в рабочем файле, который настроен в соответствии со спецификой вашей фирмы.
Из меню «Файл» выберите «Сохранить как» => «Файл шаблона ArchiCAD (TPL)», после чего удалите ненужные геометрические и текстовые объекты. Удалять надо не все подряд: некоторые элементы пригодятся в новых проектах.
Переместите в свободное место марки разрезов, но не удаляйте их из шаблона. В новом проекте эти марки достаточно вернуть в исходное положение, и тогда построение разрезов займет совсем немного времени.
Можно также сохранить и повторно использовать помещения, библиотечные объекты, а также параметры спецификаций (дверей, окон и пр.) и программы-надстройки, необходимые для обмена данными со смежниками.
3. Сохраняйте настроенные параметры
Настройка параметров любого элемента ArchiCAD требует некоторых усилий. Для того, чтобы стены, двери, окна и другие объекты выглядели правильно, нужно задать множество параметров.
В ArchiCAD есть панель «Избранное», которая позволяет сохранять настроенные параметры и при необходимости быстро вызывать их. К сожалению, многие пользователи не знают об этом удобном и эффективном средстве.

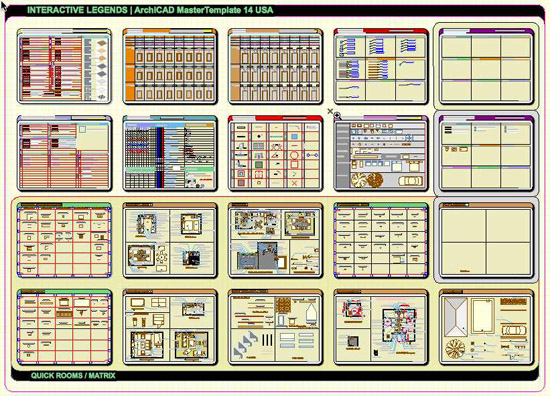

Как вариант, можно создать Интерактивную легенду. С еепомощью любой нужный элемент можно легко найти визуально.На рисунке ниже показано группирование объектов в легенде:мебель, приборы, элементы ландшафта.
Кроме работы с отдельными элементами, можно сохранять конфигурации типовых помещений: кухни, ванной, офиса и т.д.Выберите и сохраните элементы в виде файла модуля (с расширением .MOD) в отдельую папку. Потом останется включить группы помещений в проект и настроить параметры. Это сэкономит вам значительное количество времени.
На рисунке показан ряд примеров типичной конфигурации помещений, представленных в виде файлов модулей.
