Паразитическая емкость pn-перехода
Даже если на диод подать напряжение значительно выше Vϒ, он не начнет мгновенно проводить ток. Причиной этому является паразитическая емкость PN перехода, на наполнение которой требуется определенное время. Это сказывается на частотных характеристиках прибора.
5) Работа биполярного транзистора
Б
иполярный транзистор -
электронный
полупроводниковый прибор, предназначенный
для усиления, генерирования и преобразования
электрических сигналов. Транзистор
называется биполярный,
поскольку в работе прибора одновременно
участвуют два типа носителей заряда
– электроны и дырки.
Э
лектрод,
подключённый к центральному слою,
называют базой,
электроды, подключённые к внешним слоям,
называют коллектором и эмиттером.
Главное отличие коллектора от эмитора —
бо́льшая площадь P-n-перехода.
Кроме того, для работы транзистора
необходима малая толщина базы.

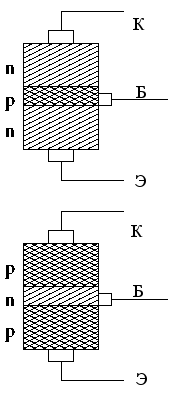

Биполярный
транзистор состоит из трёх различным
образом легированных полупроводниковых слоёв:
эмиттера E,
базы B и
коллектора C.

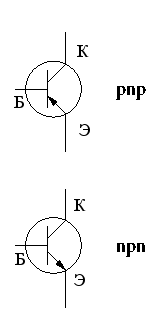

В зависимости от типа проводимости этих
зон различают NPN(эмиттер
− n-полупроводник,
база − p-полупроводник,
коллектор − n-полупроводник)
и PNP транзисторы.
К каждой из зон подведены проводящие
невыпрямляющие контакты. Общая площадь
контакта база-эмиттер значительно
меньше площади контакта коллектор-база
(это делается по двум причинам —
большая площадь перехода коллектор-база
увеличивает вероятность захвата
неосновных носителей заряда из базы в
коллектор и, так как в рабочем режиме
переход коллектор-база обычно включен
с обратным смещением, что увеличивает
тепловыделение, способствует отводу
тепла от коллектора.
Режимы работы биполярного транзистора:
- Нормальный активный режим[
Переход эмиттер-база включен в прямом направлении (открыт), а переход коллектор-база — в обратном (закрыт) UЭБ>0; UКБ<0 (для транзистора p-n-p типа), для транзистора n-p-n типа условие будет иметь вид UЭБ<0;UКБ>0.
- Инверсный активный режим
Эмиттерный переход имеет обратное включение, а коллекторный переход — прямое.
- Режим насыщения
Оба p-n перехода смещены в прямом направлении (оба открыты). Если эмиттерный и коллекторный р-n-переходы подключить к внешним источникам в прямом направлении, транзистор будет находиться в режиме насыщения. Диффузионное электрическое поле эмиттерного и коллекторного переходов будет частично ослабляться электрическим полем, создаваемым внешними источниками Uэб и Uкб. В результате уменьшится потенциальный барьер, ограничивавший диффузию основных носителей заряда, и начнется проникновение (инжекция) дырок из эмиттера и коллектора в базу, то есть через эмиттер и коллектор транзистора потекут токи, называемые токами насыщения эмиттера (IЭ.нас) и коллектора (IК.нас).
- Режим отсечки
В данном режиме коллекторный p-n переход смещён в обратном направлении, а на эмиттерный переход может быть подано как обратное, так и прямое смещение, не превышающее порогового значения, при котором начинается эмиссия электронов через переход (для кремниевых транзисторов приблизительно 0,7 В). Режим отсечки соответствует условию UЭБ<0,7 В, или IБ=0.
