42. Набивные сваи и область их применения.

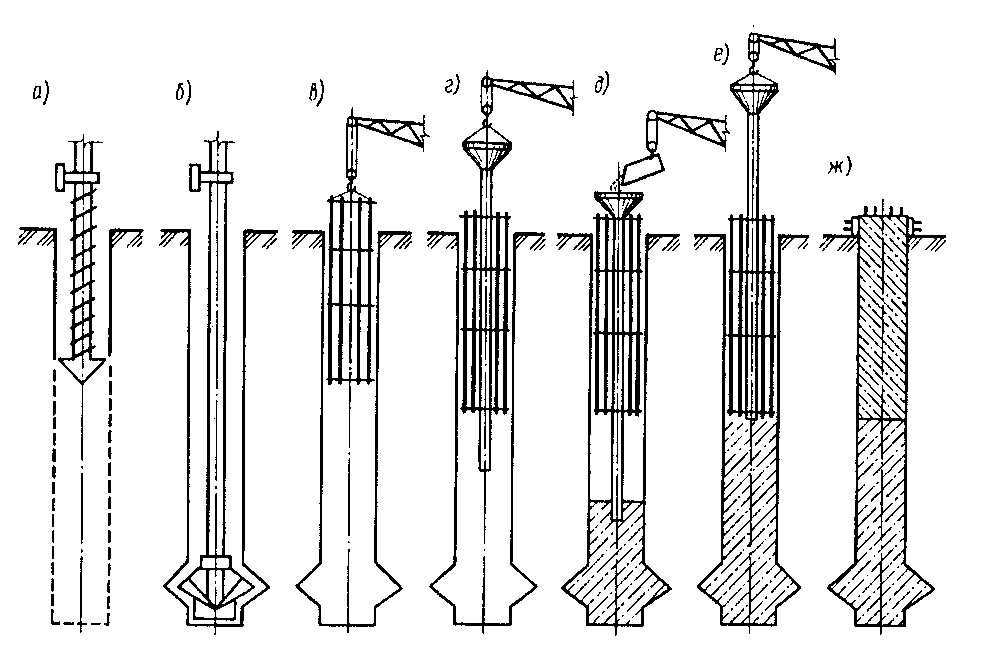

Буронабивные сваи диаметром ствола от 40 до 170 см с уширениями в нижней части до 350 см и без них( устраиваемые по различной технологии без крепления или с креплением стенок скважины( рекомендуются для зданий и сооружений любого назначения (производственных( общественных( жилых и др.) при больших сосредоточенных вертикальных и горизонтальных нагрузках( а также на площадках со сложными геологическими и другими условиями строительства.
Бс рекомендуется предпочтительно применять при длине более 10 м( а сваи меньшей длины - под легкие или средние нагрузки (например( для сельскохозяйственных зданий) особенно в случаях отсутствия соответствующей производственной базы( необходимой для изготовления и применения железобетонных забивных свай.
Бс рекомендуется также применять:
когда необходима прорезка сваями насыпей с твердыми включениями (в виде остатков разрушенных частей каменных( бетонных( железобетонных конструкций и т.п.) или прорезка слоев грунта природного сложения в виде твердых глинистых грунтов( слоев с часто встречающимися валунами и т.п.( не позволяющих производить забивку или вибропогружение свай;
на стесненных площадках( где сложно транспортировать и устанавливать забивные сваи;
вблизи существующих зданий и сооружений( в которых могут возникнуть недопустимые деформации элементов несущих конструкций или оборудования при забивке или вибропогружении свай.
12. НАБИВНЫЕ СВАИ( УСТРАИВАЕМЫЕ В ПРОБИВАЕМЫХ СКВАЖИНАХ
Скважины для таких свай устраиваются путем забивки извлекаемых инвентарных труб с башмаком, оставляемым в грунте, или забивкой инвентарных обсадных труб с ядром из плотноутрамбованной жесткой бетонной смеси в нижней части трубы.
НС в пробитых скважинах отличаются от буронабивных более высокой степенью использования несущей способности грунтов основания( приближающейся к забивным сваям.
НС, устраиваемые в пробитых скважинах,рекомендуется применять в грунтовых условиях, аналогичных как и для забивных свай,особенно в случаях,когда затруднено получение сборных железобетонных свай( либо когда застраиваемая территория характеризуется резким колебанием залегания плотных грунтов несущего слоя.
48. Явления, происходящие в грунте при забивке свай. Работа свай в кусте.
46. Фундаменты глубокого заложения: опускные колодцы и кессонные фундаменты.
Опускной колодец представляет собой оболочку, погружаемую в грунт путем удаления его из-под оболочки и из ограничиваемого ею пространства. В большинстве случаев в процессе погружения оболочка остается открытой сверху, и разработки грунта ведется при атмосферном давлении. В условиях значительного притока грунтовых вод на некоторой глубине опускной колодец может быть снабжен воздухонепроницаемым покрытием и таким образом превращен в кессон, если это экономически оправдано.
Опускные колодцы применяются для устройства опор глубокого заложения, насосных станций, подземных резервуаров и т. п. в тех случаях, когда выполнение работ по возведению этих сооружений в открытом котловане экономически нецелесообразно. Опускные колодцы условно можно разделить по их назначению: колодцы-опоры, колодцы-емкости, колодцы-помещения.
Практически колодец может отвечать двум, а иногда и всем грем указанным назначениям.
Внутреннее пространство колодца, если он служит опорой, может быть заполнено кладкой или хорошо дренирующими материалами или оставаться незаполненным. Оно может быть разделено по всей высоте колодца или его части перегородками на отдельные камеры. Таким образом, колодцы бывают без перегородок и многоячейковые — разделенные на отдельные камеры.
Основной частью опускного колодца является оболочка, которая включает наружные стены, снабженные внизу скошенной ножевой частью, и перегородки, обычно не имеющие ножевой части.
После окончания погружения оболочки в грунт устраивается днище колодца. Выбор конструкции днища зависит от назначения колодца. В тех случаях, когда не требуется увеличения площади опирания колодца на грунт, днище может отсутствовать.
В состав конструкции колодцев, используемых как емкости или помещения, могут быть включены также покрытия, перекрытия, специальные устройства для установки оборудования и т. п.
Колодцы могут быть каменные (из кирпичной или бутовой кладки), бетонные или бутобетонные, железобетонные, деревянные или деревобетонные, а также стальные.
В настоящей главе рассматриваются бетонные и железобетонные опускные колодцы. Они имеют ряд преимуществ по сравнению с опускными колодцами из других материалов, а именно:
а) бетонные и железобетонные колодцы обладают значительной прочностью и жесткостью и потому хорошо работают при перекосах, защемлении и т. п., когда в одном и том же сечении колодца возникают усилия разных знаков, при этом им может быть придана любая форма в плане и вертикальном разрезе;
б) они обычно обладают собственным весом, достаточным для преодоления сил трения грунта по боковой поверхности колодца; при погружении же стальных и деревянных колодцев для этого необходим специальный груз.
Кессонный метод возведения фундаментов глубокого заложения применяют в тех случаях, когда наблюдается значительный приток воды и осложняются работы по осушению а также когда грунты содержат крупные включения твердых пород. Кессоны применяют в непосредственной близости от сооружений, когда есть опасность выпора грунта из-под их подошвы.
Кессон состоит из кессонной камеры, подкессонного строения и шлюзового устройства. Кессонную камеру обычно делают из железобетона. Стенки камеры заканчиваются ножом. Высота камеры от банкетки до потолка принимается не менее 2,2 м. В потолке камеры предусмотрено отверстие для установки шахтной трубы. Надкессонное строение чаще всего выполняют в виде сплошного массива из монолитного бетона или железобетона. Для опускания и подъема людей и выполнения грузоподъемных операций предусматривается шлюзовой аппарат, который соединен с кессонной камерой шахтными трубами. Сверху кессон оснащен подъемным механизмом. Для подачи сжатого воздуха монтируются трубопроводы из двух ниток: рабочей и резервной. Для обеспечения сжатым воздухом монтируется компрессорная.
Сущность метода заключается в том, что во время погружения кессона в кессонную камеру нагнетается сжатый воздух, предотвращающий поступление в камеру подземных вод и наплывов грунта. Разработку грунта ведут в осушенном пространстве камеры.
