3. Программа и методические указания

К ВЫПОЛНЕНИЮ РАБОТЫ

3.1. Ознакомиться с основными параметрами выпрямительных диодов малой мощности Д7Ж, Д226, импульсного диода Д220, стабилитронов Д814А и Д814Д.

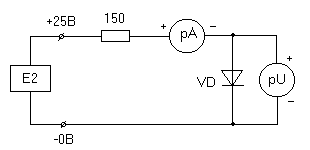

3.2. Собрать схему измерения для снятия прямых ветвей вольт-амперной характеристики диодов по рис. 3.1. Установить диод Д226 и снять его прямую ветвь. Снимая прямую ветвь ВАХ, необходимо изменять в допустимых пределах ток через диод и производить измерение падения напряжения на диоде. Начальный участок характеристики (до токов 10–20 мА) необходимо снимать особенно тщательно. Далее можно задавать значение тока анода через 20 мА.

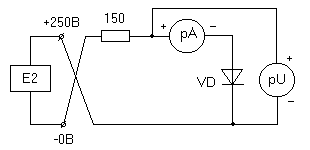

3.3. Собрать схему для снятия обратных ветвей ВАХ (рис. 3.2) и снять обратную ветвь диода. При этом сначала устанавливается напряжение, а затем производится отсчет тока. Начальный участок характеристики (до 60 В) снимается через каждые 10–20 В. Далее напряжение может меняться через 50 В до максимального значения.

3.4. Повторить пункты 3.2 и 3.3 для диода Д7Ж. Измерение обратной ветви при напряжении свыше 30 В следует производить оперативно, чтобы исключить дрейф обратного тока за счет разогрева диода.

3.5. Установить стабилитрон Д814А в схему рис. 3.1 и снять прямую ветвь.

3.6. Переключить полярность источника Е2 (25 В) и снять обратную ветвь. Начальный участок ВАХ до тока 4 мА снимать с дискретностью 0,3–0,6мА. Далее ток менять через 4 мА до значения 20 мА.

3.7. Повторить пункты 3.5 и 3.6 для стабилитрона Д814Д.

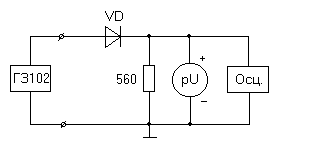

3.8. Собрать схему однополупериодного выпрямителя с использованием диода Д226 (рис. 3.3). Установить напряжение на выходе генератора Г3-102 10 В и поддерживать его постоянным (в генераторе должна быть включена внутренняя нагрузка 600 Ом). Изменяя частоту от 50 Гц до 200 кГц, снять зависимость выпрямленного напряжения от частоты. Зарисовать осциллограммы выпрямленного напряжения на частотах 1 кГц и 200 кГц.

3.9. Установить вместо Д226 диод Д220 и повторить пункт 3.8.

4. Содержание отчета

4.1. Привести основные справочные данные исследуемых приборов, схемы измерений, таблицы полученных данных, осциллограммы напряжений.

4.2. Построить в одних координатах ВАХ диодов Д7Ж и Д226, выбрав соответствующие масштабы для прямой и обратной ветвей. (На прямой ветви ток в мА, напряжение в долях вольт, а на обратной – ток в мкА, напряжение в десятках вольт.) Объяснить, какими причинами определяется различие в ВАХ этих типов диодов?

Рис. 3.1

Рис. 3.2

Рис. 3.3

4.3. Построить в одних координатах ВАХ стабилитронов Д814А и Д814Д. Рассчитать динамические сопротивления и определить напряжения стабилизации обоих стабилитронов при токе стабилизации

10 мА. Указать на ВАХ стабилитронов минимальный и максимальный ток стабилизации. Объяснить, чем определяется различие в напряжениях стабилизации и динамических сопротивлениях обоих типов стабилитронов?

4.4. Сравнить прямые ветви ВАХ диода и стабилитронов, составив таблицу падений напряжений при одинаковых значениях прямых токов. Чем определяется сходство и различие прямых ветвей ВАХ этих приборов?

4.5. Построить частотную характеристику выпрямленного напряжения – для диодов Д226 и Д220. Используя снятые осциллограммы выпрямленного напряжения на частотах 50 Гц и 200 кГц, объясните отличие частотных характеристик для указанных типов диодов.
