4. Содержание отчета
4.1. Привести основные справочные данные исследуемого тиристора, схемы измерений и таблицы полученных экспериментальных данных.
4.2. На основе данных п. 3.2 и п. 3.3 построить в одних координатах прямую и обратную ветвь ВАХ анодной цепи тиристора в закрытом состоянии. Для максимально допустимых, прямых и обратных напряжений исследуемого тиристора найти ток утечки и обратный ток и сравнить со справочными данными.
4.3.
Используя данные п. 3.4 построить кривую
.
Отметить на характеристике ток управления
спрямления.
4.4. Построить ВАХ анодной цепи тиристора в открытом состоянии используя данные п. 3.5. По характеристике найти пороговое напряжение и динамическое сопротивление тиристора.
4.5. На основе результатов эксперимента п. 3.6 построить ВАХ управляющего электрода. На характеристике отметить ток управления спрямления.
4.6. Привести осциллограммы импульсов управления и анодного напряжения тиристора в схеме генератора пилообразного напряжения (сфазированные одна под другой). Зарисовать осциллограммы спада анодного напряжения при различных токах управления. Построить зависимость времени включения тиристора от величины импульса тока управления.

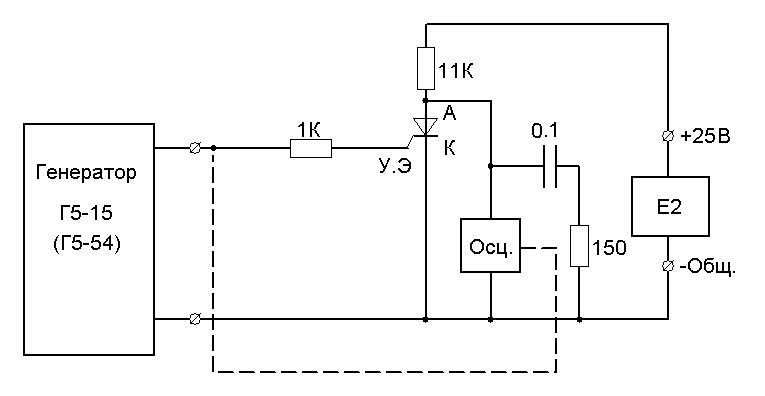

Рис. 3.1

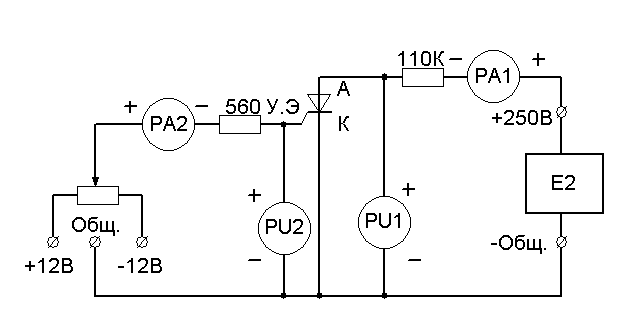

Рис.3.2
5. Контрольные вопросы
5.1. Какие типы тиристоров вы знаете и в чем заключаются их характерные отличия?
5.2. Каковы графические условные обозначения тиристоров различных типов и при каких условиях возможен их переход из закрытого состояния в открытое и наоборот?
5.3. Какова полупроводниковая структура и ВАХ анодной цепи триодного тиристора?
5.4. Как строится нагрузочная прямая тиристора на его выходной характеристике?
5.5. Какие преимущества имеет триодный тиристор по сравнению с динистором с точки зрения практического применения?
5.6. Какие процессы протекают в тиристорной структуре при его отпирании?
5.7. В чем заключаются отличия двухоперационного тиристора от однооперационного?
5.8. В чем отличие ВАХ анодной цепи симистора от тиристора и в чем причина этих отличий?
5.9. Какие статические параметры тиристоров вы знаете, в чем заключается их физический смысл?
5.10. Какие параметры тиристора называют динамическими и от чего они зависят?
5.11. Какова система обозначения мощных тиристоров и тиристоров средней и малой мощности в соответствии с ГОСТ?
5.12. В чем заключаются основные особенности эксплуатации в ключевом режиме тиристора по сравнению с транзистором?
Лабораторная работа № 5
Исследование статических характеристик
и параметров оптоэлектронных приборов
1. Цель работы
Изучение принципа работы, экспериментальное определение статических вольт-амперных характеристик и параметров некоторых типов оптоэлектронных приборов.
2. Теоретические сведения
Принципиальная особенность оптоэлектронных приборов состоит в использовании оптического излучения.
Оптическое
излучение – это электромагнитные волны
с длиной волны от 10 нм до 1 мм. По физическим
свойствам оптический диапазон волн
неоднороден. Поэтому принято оптический
диапазон делить на поддиапазоны, в
которых физические свойства в определенной
степени одинаковы: ультрафиолетовое
излучение (
=
0.01 – 0.38 мкм), видимое излучение (
= 0.38 – 0.78 мкм), инфракрасное излучение
(
=
0.78 мкм – 1 мм).
