Архитектура компьютерной системы сбора данных. Ацп и цап.
Аналого-цифровой преобразователь (АЦП) и цифрово-аналоговый преобразователь (ЦАП).
Компоненты компьютерной системы сбора данных, последовательно:
Датчики
Системы согласования сигналов
Оборудование сбора данных
Персональный компьютер
Программное обеспечение
Измерения делятся на цифровые (дискретные) и аналоговые (непрерывные). Частота дискредитации – раз в сколько секунд прибор фиксирует измеряемую величину (в цифровом виде). Осуществляется для перевода аналоговых измерений в цифровые.

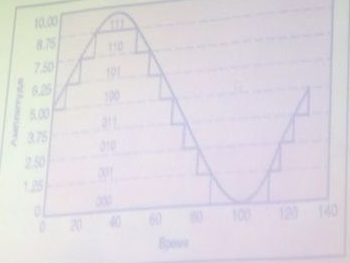

Оцифровка синусоидальной волны с разрешением в 3 бита.
Векторная и растровая графика. Основные электронные форматы для данных и изображений.
РЭМ – растровая электронная микроскопия (сканирующая).
Растровая графика (форматы – bmp, jpeg, tiff):
Базовый элемент изображения – точка.
Основной параметр – разрешение, выражающее количество точек, приходящихся на единицу длины. При этом следует различать: разрешение оригинала, разрешение экранного изображения, разрешение печатного изображения.
Векторная графика (форматы – SVG, EPS, CDR, X3D):
Базовый элемент изображения – линия.
Линия описывается математически как единый субъект
Свойства линии: форма (прямая, кривая), толщина, цвет, начертание (сплошная, пунктирная)
Замкнутые линии приобретают свойств заполнения. Охватываемое ими пространство может быть заполнено другими объектами (текстуры, карты) или выбранным цветом.
Простейшая незамкнутая линия ограничена двумя точками, именуемыми узлами. Узлы имеют свойства, параметры которых влияют на форму конца линии и характер сопряжения с другими объектами.
Все прочие объекты векторной графики составляются из линий.
Малый объем данных.
Что такое пиксел? Как избежать искажений при увеличении электронных изображений?
Пи́ксель — наименьший логический элемент двумерного цифрового изображения в растровой графике, или [физический] элемент матрицы дисплеев, формирующих изображение. Пиксель представляет собой неделимый объект прямоугольной или круглой формы, характеризуемый определённым цветом. Растровое компьютерное изображение состоит из пикселей, расположенных по строкам и столбцам.
Чем больше пикселей на единицу площади содержит изображение, тем более оно детально. Максимальная детализация растрового изображения задаётся при его создании и не может быть увеличена. Если увеличивается масштаб изображения, пиксели превращаются в крупные зёрна. Посредством интерполяции ступенчатость можно сгладить. Степень детализации при этом не возрастает, так как для обеспечения плавного перехода между исходными пикселями просто добавляются новые, значение которых вычисляется на основании значений соседних пикселей исходного изображения.
Способы уменьшения искажений при увеличении электронных изображения:
Оцифровывание оригинала с достаточно высоким разрешением.
Применение стохастического растра, позволяющего уменьшить эффект пикселизации в определенных пределах.
Использование при масштабировании интерполяции, чтобы снизить степень пикселизации. Происходит посредством добавления некоторого числа промежуточных точек при масштабировании.
