15. Использование цвета в компьютерной графике

15.1. Ахроматический и хроматический цвет

Так как свет является еще и волной, то, разумеется, он имеет длину волны. Длин волн бесконечное множество, но наш глаз в состоянии регистрировать только их небольшой диапазон, известный под названием видимой части спектра.

Цвет имеет психофизиологическую и психофизическую природу. Цвет предмета зависит не только от самого предмета, но также и от источника света, освещающего предмет и от системы человеческого видения. Некоторые предметы отражают свет (стена), другие его пропускают (стекло). Если поверхность, которая отражает только синий цвет, освещается красным светом, она будет казаться черной. Если источник зеленого света рассматривается через стекло, пропускающее только красный свет, он тоже покажется черным.

Зрительная система человека воспринимает электромагнитную энергию с длинами волн от 400 до 700 нм как видимый свет.

Источник или объект являются ахроматическим, если наблюдаемый свет содержит все видимые длины волн в примерно равных количествах. Ахроматический источник кажется белым, а свет от него — белым, черным или серым. Ахроматический свет — это то, что мы видим на экране черно-белого телевизора. Белыми выглядят объекты, ахроматически отражающие более 80 % света белого источника, а черными — менее 3 %. Промежуточные значения дают различные оттенки серого цвета.

Ахроматический свет характеризуется интенсивностью (яркостью). Свет называется хроматический, если он содержит длины волн в произвольных неравных количествах. Если длины волн сконцентрированы у верхнего края видимого спектра, то свет кажется красным, если у нижнего — то синим.

Но сама по себе эл/м энергия определенной длины волны не имеет никакого цвета. Ощущение цвета возникает в результате преобразования физических явлений в глазу или мозге человека. Объект кажется цветным, если он отражает или пропускает свет лишь в узком диапазоне длин волн и поглощает все остальные.

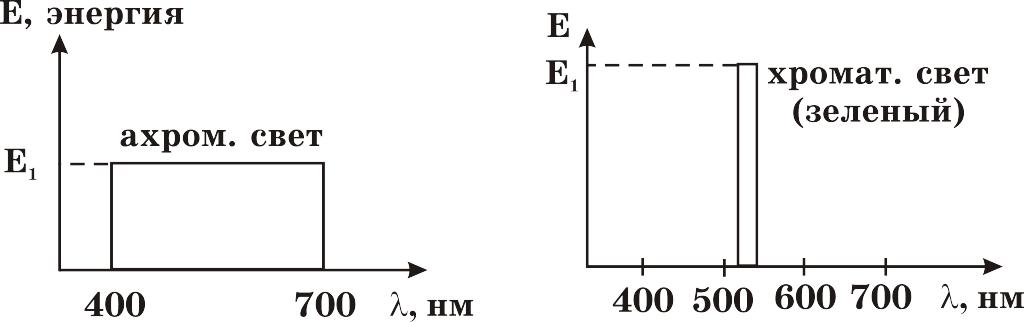

а б

Рис. 15.1

Психофизиологическое представление света опр-ся:

1. цветовой тон

2. насыщенность

3. светлота

Цветовой тон позволяет различать цвета (к, з, с).

Насыщенность определяет степень ослабления (разбавления) данного цвета белым цветом и позволяет различать розовый цвет от красного, голубой от синего. У чистого цвета насыщенность = 100 % и уменьшается по мере добавления белого. Насыщенность ахроматического цвета = 0 %.

Светлота — это интенсивность, которая не зависит от цветового тона и насыщенности. Ноль - значит черный, более высокие значения характеризуют более яркие значения.

Психофизические определяющие цвета:

1. доминирующая длина волны

2. чистота

3. яркость.

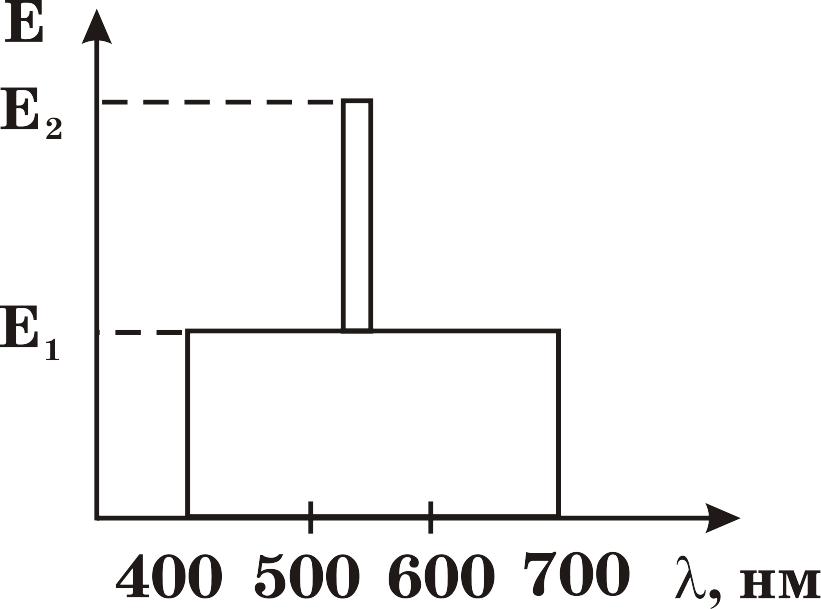

Доминирующая длина волны определяет монохроматический цвет (рис. б)   = 520 нм  зеленый.

Рис. 15.2

Чистота характеризует насыщенность цвета и определяется отношением Е₁ и Е₂. Е₁ — характеризует степень разбавления чистого цвета с  = 520 нм белым. Если Е₁ стремится к 0, то чистота — к 100 %, если Е_{1 ­}стремится к Е₂, то свет — к белому и чистота — к 0.

Яркость пропорциональна энергии света и рассматривается как интенсивность на единицу площади. Для ахроматического света яркость есть интенсивность.

Художники используют другие характеристики цвета:

1. разбелы

2. оттенки

3. тона.

Разбелы получаются при добавлении в чистый цвет белого, оттенки — черного, тона — и черного, и белого.

Рис. 15.3

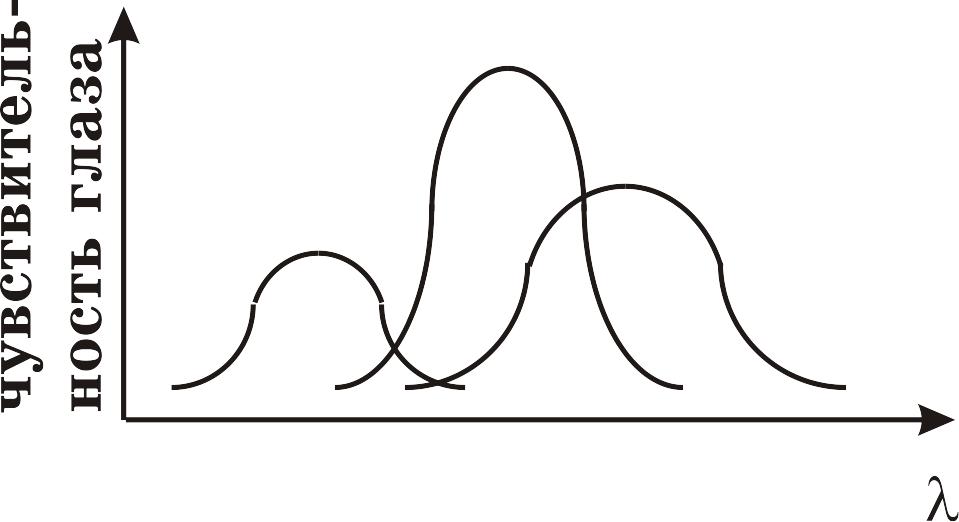

Обычно встречаются не чистые монохроматические цвета, а их смеси. В основе 3-х компонентной теории света лежит предположение о том, что в сетчатке глаза есть 3 типа чувствительных к свету колбочек, которые воспринимают соответственно зеленый, красный и синий цвета. Относительная чувствительность глаза максимальна для зеленого цвета и минимальна для синего. Если на все 3 типа колбочек воздействует одинаковый уровень энергетической яркости (энергия в единицу t), то свет кажется белым.

Рис. 15.4
