13.2. Модель освещения.
Световая энергия, падающая на поверхность, может быть:
поглощена (превращаться в тепло);
отражена;
пропущена.
Объект можно увидеть, если он отражает или пропускает свет. Если объект поглощает весь падающий свет, то он невидим и называется абсолютно черным телом. Количество поглощенной, отраженной или пропущенной энергии зависит от длины волны света. Если поглощаются лишь определенные длины волн, то у света, исходящего от объекта, изменяется распределение энергии и объект выглядит цветным. Так, зеленая трава отражает зеленый свет, а остальные поглощает.
Свойства отраженного света зависят от:
вида источника света;
его ориентации;
свойств поверхности.
Свойства объектов
Отражающие свойства объектов описываются коэффициентами отражения, коэффициентом яркости и индикатрисой отражения.
В основу классификации объектов по характеру отражения падающего света положено пространственное распределение отраженного света. Определяющее влияние на характер распределения оказывает структура поверхности объекта.
4 Типа поверхностей:

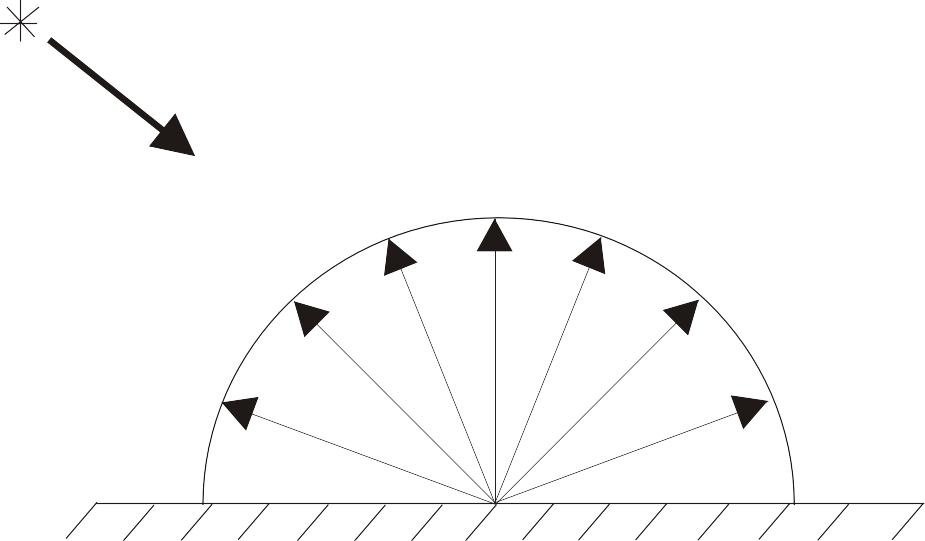

1. Ортотропные поверхности отражают падающий свет равномерно (диффузно) по всем направлениям. Их называют диффузными (ламбертовскими). Эти поверхности доминируют среди естественных и искусственных объектов – пески, рыхлый снег, сухой асфальт, грунт. Отличительная особенность – независимость яркости от положения наблюдателя.
Рис. 13.2

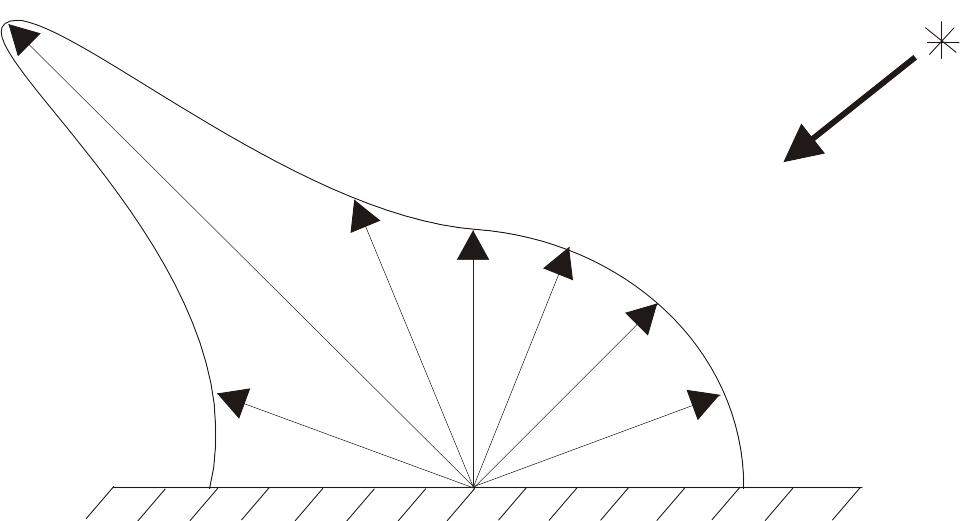

2. Зеркальные поверхности отражают падающий свет преимущественно под углом, равным углу падения. К ним относятся чистые стеклянные поверхности, пластики, металлические поверхности, лед, камни сухие, поверхности водных бассейнов. Применительно к реальным объектам термин “зеркальная поверхность” указывает на направленный характер отражения падающего света, но не означает, что отражение происходит в полном соответствии с законами геометрической оптики. Для реальных зеркальных отражений угол отражения = углу падения (идеально-отражающие поверхности - зеркало). При этом падающий свет рассеивается в некотором телесном угле относительно направления max.
Рис. 13.3

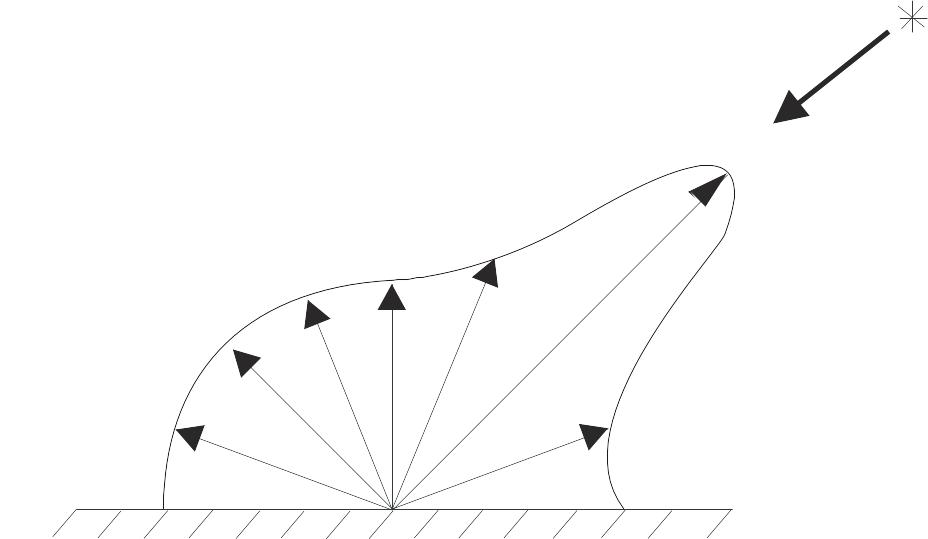

3. Обратно отражающие поверхности отражают свет преимущественно к источнику. Их называют изрытыми, антизеркальными, световозвращающими. Такое отражение характерно для сельскохозяйственных культур, лугов и другой растительности.
Рис. 13.4

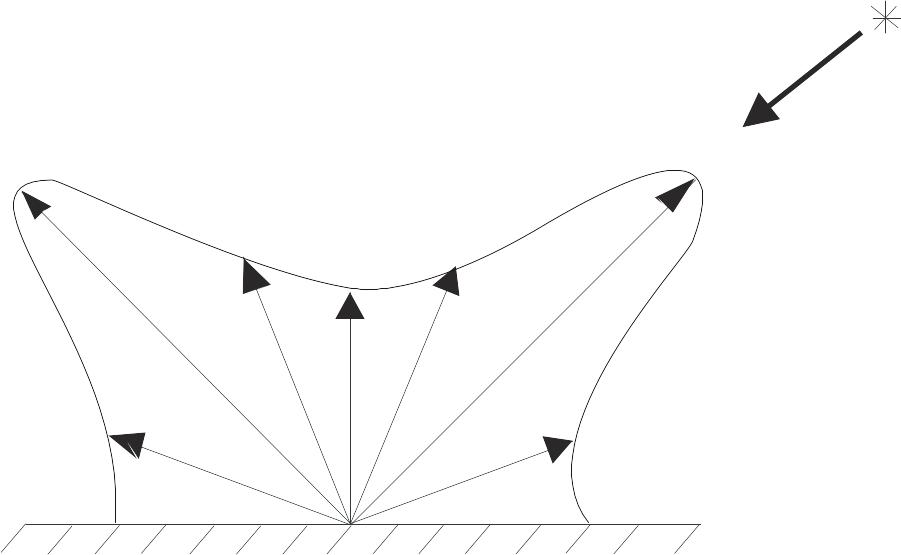

4. Смешенное отражение. Для таких поверхностей характерно наличие 2-х или 3-х типов отражения. В общем случае можно выделить диффузную, зеркальную и обратную составляющие, а индикатриса имеет 2 max. Такое отражение наблюдается у рисовых полей, лугов, покрытых расой и др. аналогичных объектов.
Рис. 13.5
С увеличением высоты шероховатостей зеркальная компонента уменьшается и отражение стремится к диффузному. Иногда диффузное отражение преобладает и для объектов с гладкими поверхностями (молочное стекло). В таком случае большая часть падающего света проникает в приповерхностный слой и рассеивается массой мелких неоднородностей (диффузное излучение из внутренних областей объекта).
