12.4. Алгоритм построчного сканирования

Принцип: расширение алгоритма преобразования многоугольника в растровую форму; разница в том, что имеем дело не с одним многоугольником, а со всеми сразу.

Шаги:

• Создается таблица ребер (ТР). Она содержит все ребра многоугольников, отсортированные по меньшей y-координате.

Описание ребра содержит:

Указание на многоугольник

• Создается таблица многоугольников (ТМ).

Описание многоугольников содержит:

Коэффициенты уравнения плоскости (A, B, C, D)	Цвет	Ф лаг =	0 — вне
			1 — внутри

• Создается ТАР.

Содержит все активные ребра на текущей сканирующей строке. Ребра упорядочены по возрастанию x-координаты.

Указание на многоугольник

Пример.

Строка — четыре ребра в ТАР.

, флаг 1 = 1, флаг 2 = 0, извлекаем цвет 1.

Рис. 12.3

—	Флаг 2 = 0
	Флаг 1 = 0, цвет = фон

—	Флаг 2 = 1, цвет = цвет2
	Флаг 1 = 0;

—	Флаг 2 = 0, цвет = фон
	Флаг 1 = 0;

Строка — четыре ребра в ТАР.

—	Флаг 1 = 1, цвет = цвет1
	Флаг 2 = 0;

—	Флаг 1 = 1,
	Флаг 2 = 1, вычисляется z1 и z2 из уравнений плоскости цвет = цвет 2

—	Флаг 1 = 0,
	Флаг 2 = 1, цвет = цвет2

—	Флаг 1 = 0, цвет = фон
	Флаг 2 = 0;

Алгоритм немного усложняется, если многоугольники могут проникать друг в друга. Тогда находят линию пересечения и многоугольник разбивается на несколько.

Рис. 12.4

Удобно использовать принцип когерентности по глубине: если при переходе к следующей сканируемой строке ребра остаются те же и в том же порядке, то соотношения глубин остаются те же и их не надо вычислять.

12.5. Алгоритм разбиения области

В основе лежит гипотеза о способе обработки информации глазом и мозгом. Области, более насыщенные информацией, дальше приковывают к себе взгляд.

Широко используется когерентность (однородность смежных областей).

Принцип: область разбивается на окна и в каждом окне решается вопрос о том, пусто ли оно или достаточно просто для визуализации; если это не так, то окно разбивается дальше до тех пор, пока не станет простым или его размер не достигнет размера .

При надо максимально 9 разбиений.

Конкретная реализация алгоритма зависит от метода разбиения и критерия определения простоты изображения в окне.

Вариант 1:

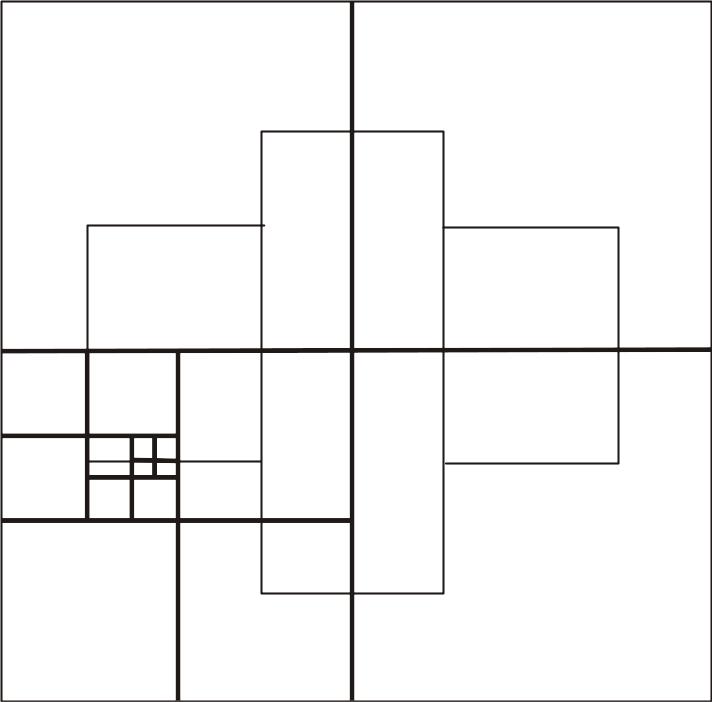

Рис. 12.5

• область разбивается последовательно на четыре равные прямоугольные части;

• критерий простоты — объекты не попадают в область.

Вариант 2:

• критерий простоты — одна из четырех ситуаций:

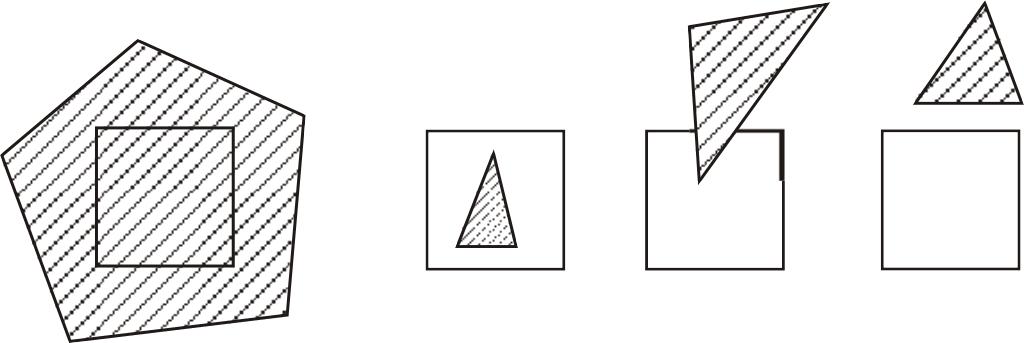

Рис. 12.6

1. Не один многоугольник не пересекает область (цвет равен цвету фона);

2. Есть один внутренний или пересекающий многоугольник:

   1. цвет равен цвету фона;

   2. многоугольник раскладывается в растр со своим цветом;

3. Есть один охватывающий многоугольник (цвет равен цвету многоугольника);

4. Есть несколько внутренних, пересекающих многоугольников, и как минимум один охватывающий, расположенный ближе всех (цвет равен цвету охватывающего многоугольника).

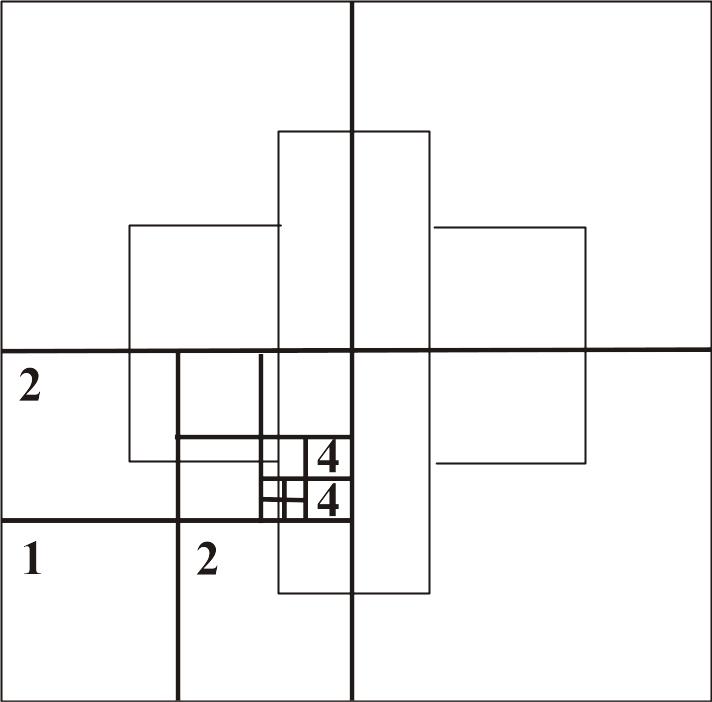

Рис. 12.7

Меньше разбиений, но больше расчетов.

Вариант 3: область разбивается относительно вершин многоугольника.

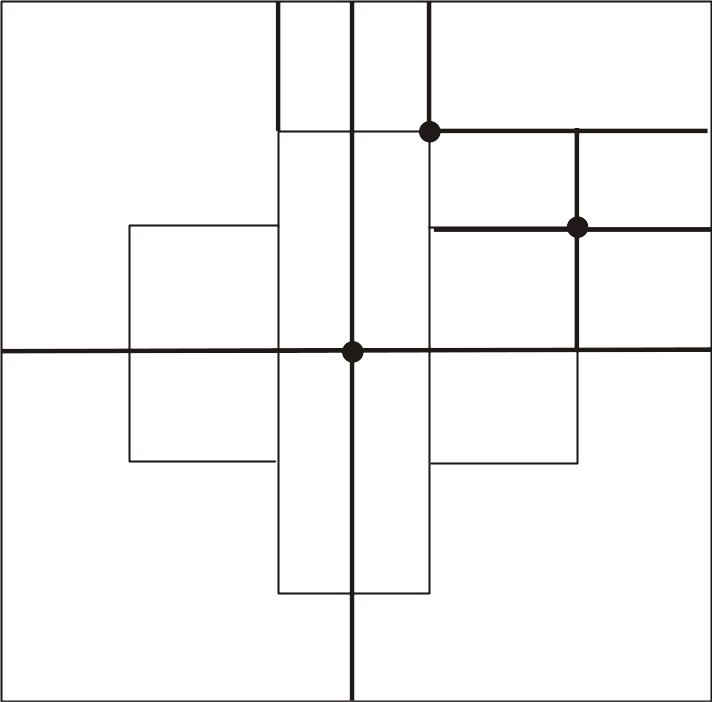

Рис. 12.8
