2.3. Пример оформления рисунка
Принципиальная схема транспорта газа от скважин до городских потребителей представлена на рисунке 1
1 — скважины; 2 — сепараторы; 3 — промысловые газопроводы;
4 — промысловая газораспределительная станция; 5 — магистральный газопровод; 6 — промежуточная компрессорная станция; 7 — линейная запорная арматура; 8 — газораспределительная станция 4 9 — подземное хранилище газа; 10 — промежуточный потребитель.
Рисунок 1 - Принципиальная схема транспорта газа от скважин до городских потребителей
Заключение
12
Библиографический список
Сначала обязательная литература в алфавитном порядке по фамилии автора, затем нормативно-техническая документация (стандарты, методички и т.д)
1. СНиП 2.04.01-85 Внутренний водопровод и канализация зданий / Госстрой СССР.- М.: ЦИТП Госстроя СССР, 1986.-56с.
2. Внутренние санитарно-технические устройства .Водопровод и канализация
/Ю.Н.Саргин, Л.И. Друскин, И.Б.Покровская и др.; Под ред. И.Г.Староверова и И.Шилова, изд., перераб. И доп.-М.: Стойиздат,1990.-247с.: ил.- (Справочник проектировщика).
3. Шальнов А.П., Яковлев Г.И. Технология и организация строительства
водопроводных и канализационных сетей и сооружений: Учебник для техникумов. - М.:
Стройиздат.1981.-312с.,
ПРИЛОЖЕНИЕ
А
ОСНОВНЫЕ НАДПИСИ ДЛЯ ТЕКСТОВЫХ И ГРАФИЧЕСКИХ ДОКУМЕНТОВ

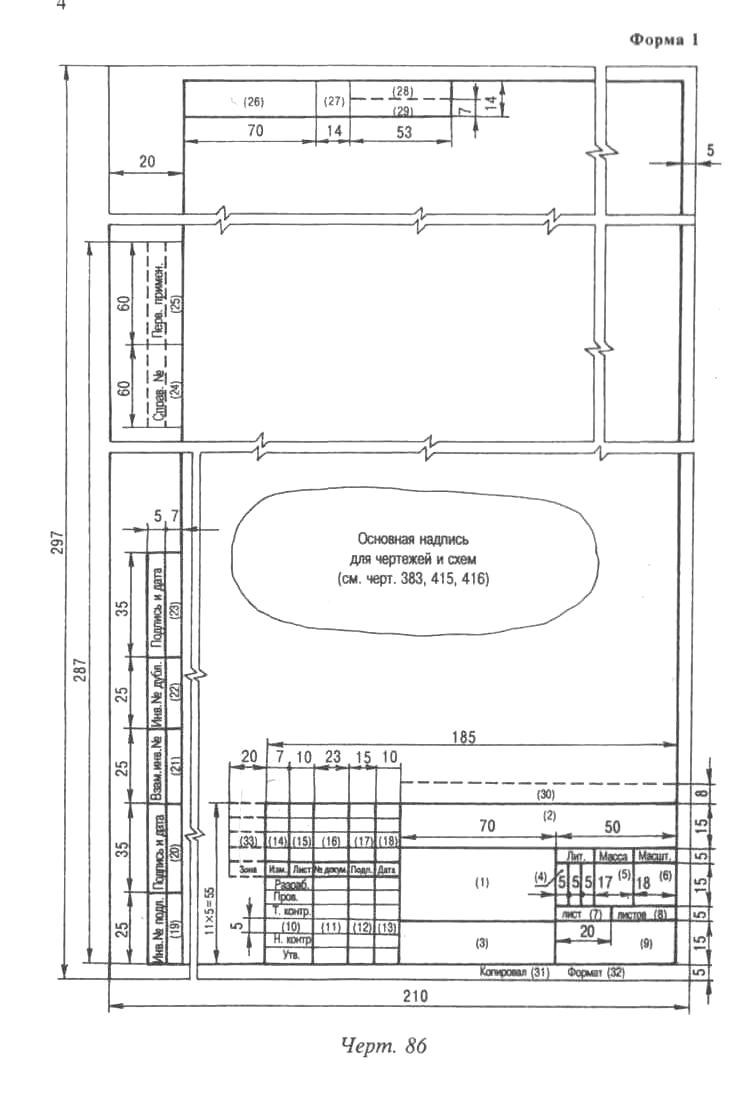

Размеры штампа основной надписи для листа «СОДЕРЖАНИЕ»
|
|

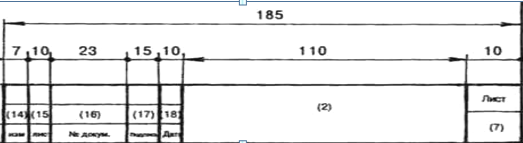

Размеры штампа основной надписи для последующих листов
|
|

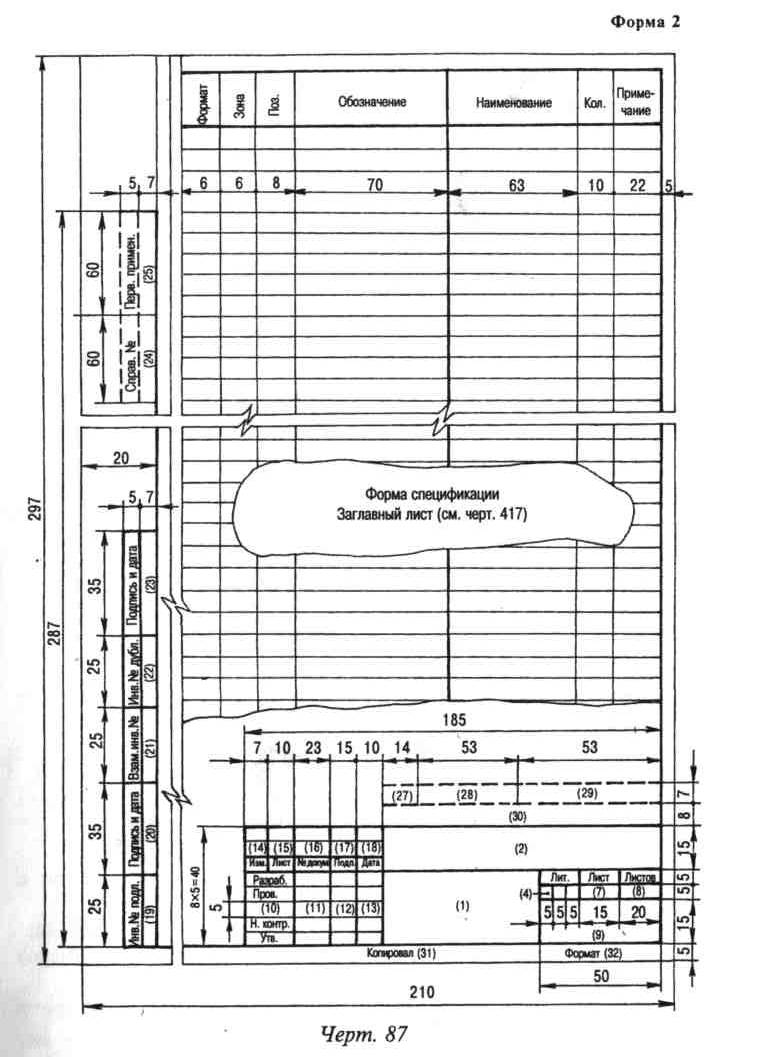

Размеры штампа основной надписи для графических документов (чертежей)
|
|
Ведомость чертежей
Формат |
Наименование |
Номер чертежа |
А1 |
Регулятор давления Сборочный чертеж |
150411.51- ДП. 2012.0000.01.000 СБ
|
А4 |
Спецификация Регулятор давления |
150411.51- ДП. 2012.0000.01.000 СБ
|
А3 |
Опора |
150411.51- ДП. 2012.0000.01.001
|
А3 |
Операционный эскиз |
150411.51- ДП. 2012.0000.00.002
|
Лист замечаний
