Санкт-Петербургский государственный политехнический университет
Радиофизический факультет
Кафедра «Радиотехника и телекоммуникации»
Отчет по лабораторной работе № 4
“Измерение параметров линейных цепей на радиочастотах ”
Преподаватель: |
Медведев А.В. |
Выполнили: студенты гр. 3092/3 |
Арефьев Д., Зубарев Е., |
Отчет принят:_____________________
1. Измерения на q-метре.
Основу прибора составляет последовательный резонансный контур, одним из элементов которого является исследуемая радиодеталь, рис. 1.

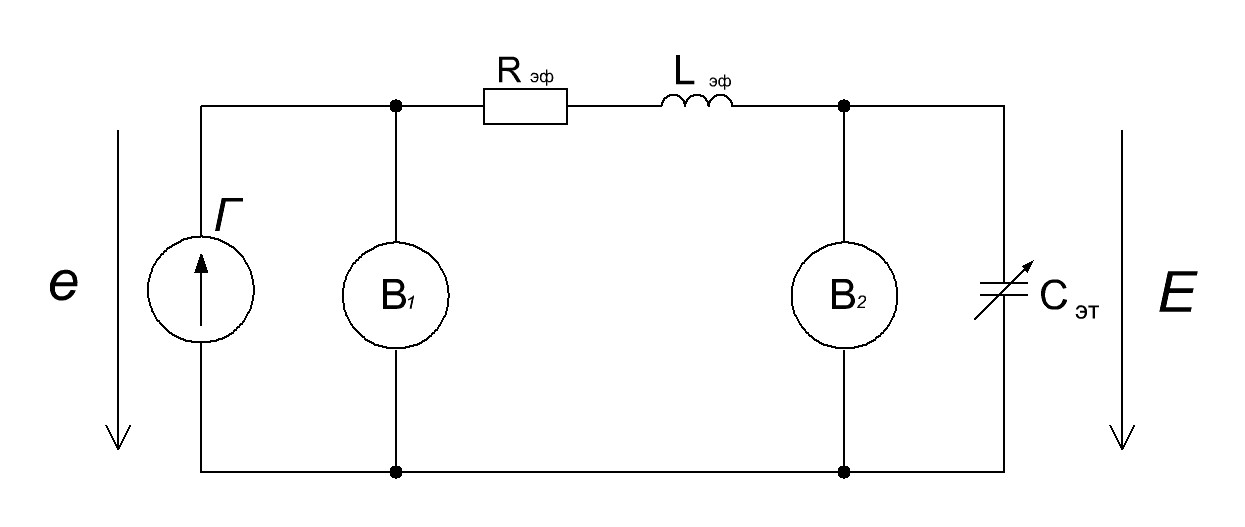

Рис.1 – Измерительная цепь Q-метра
Контур питается генератором напряжения Г. Принцип действия измерителя добротности заключается в измерении напряжения, вводимого в контур, e, и напряжения на конденсаторе, E, при настройке контура в резонанс. Для контроля этих напряжений служат вольтметры В1, В2. Настройка в резонанс производиться частотой генератора или эталонным конденсатором Cэт.
1.1. Измерение параметров эквивалентной схемы катушки индуктивной l, r, c0.

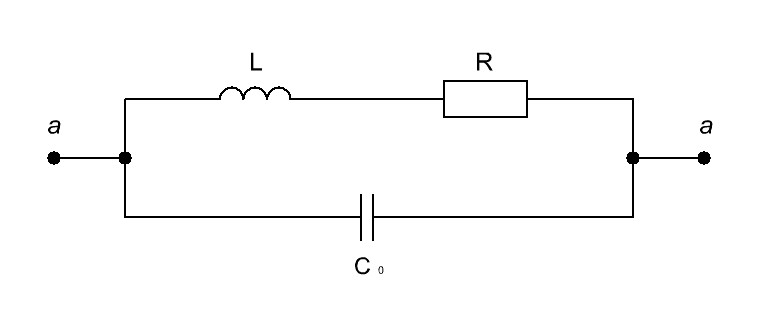

Полная схема катушки индуктивности содержит два энергоемких элемента L и С0 и сопротивление потерь R (рис. 2а.).
|
|
а) |
б) |
Рис.2 – Эквивалентная схема катушки индуктивности

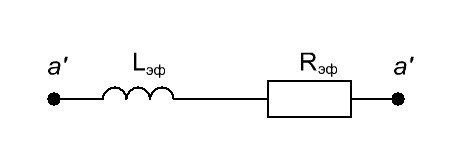

На частотах ниже резонансной частоты контура сопротивление катушки имеет индуктивный характер и схему можно преобразовать к виду, показанному на рис. 2б.
Параметры L, R, C0 находятся из результатов прямых измерений f, Cэт, QLэф:
N |
f, МГц |
Cэт, пФ |
QLэф |
Lэф, ∙10-7 Гн |
Rэф, ∙10-1 Ом |
L, ∙10-7 Гн |
R, ∙10-1 Ом |
Q |
1 |
32,05 |
65,0 |
265 |
3,79 |
2,88 |
3,72 |
2,88 |
260 |
2 |
33,4 |
60,0 |
275 |
3,78 |
2,89 |
3,71 |
2,89 |
269 |
3 |
34,8 |
55,0 |
284 |
3,80 |
2,93 |
3,72 |
2,93 |
278 |
4 |
36,5 |
50,0 |
300 |
3,80 |
2,91 |
3,71 |
2,91 |
293 |
5 |
38,45 |
45,0 |
300 |
3,81 |
3,01 |
3,70 |
3,07 |
292 |
6 |
40,7 |
40,0 |
304 |
3,82 |
3,22 |
3,70 |
3,22 |
295 |
7 |
43,4 |
35,0 |
310 |
3,84 |
3,38 |
3,71 |
3,38 |
299 |
8 |
46,6 |
30,0 |
320 |
3,89 |
3,56 |
3,73 |
3,56 |
306 |
9 |
50,0 |
25,82 |
320 |
3,92 |
3,85 |
3,74 |
3,85 |
305 |
10 |
55,0 |
21,16 |
323 |
3,96 |
4,23 |
3,73 |
4,23 |
305 |
11 |
56,5 |
20,0 |
325 |
3,97 |
4,33 |
3,73 |
4,33 |
306 |
12 |
64,1 |
15,29 |
330 |
4,03 |
4,92 |
3,72 |
4,92 |
304 |
Величина собственной емкости катушки находится из формулы:
, где
и
- значения эталонных емкостей на частотах,
различающихся в два раза.
С0=1,28 пФ
