10. Интерфейс rs-422

По мимо интерфейса RS-485 используется также RS-422. В RS-422 способ передачи дифференциальный (для приема передачи используется одна пара проводов, иногда один. Более устойчивы к шумам, перекрестным помехам), максимальное количество приемников 10, длинна кабеля 1200м, скорость передачи до 10Мбит/с

11. Интерфейс rs-232.

По мимо интерфейса RS-485 используется также RS-232. В RS-232 используется однофазный способ передачи, максимальное количество приемников 1, длинна кабеля 15м, скорость передачи до 460 кбит/с

12. Интерфейс токовая петля.

Используется в различных технологическом оборудовании, датчиках, исполнительных устройствах. В передатчике токовая петля используется источник тока. Это связано с тем, что ток вытекающий из источника тока не зависит от параметров нагрузки. Поэтому в токовой петле протекает ток независящий от сопротивления нагрузки кабеля и напряжения питания источника тока.

В качестве линии передачи используется экранированная витая пара.

Недостаток: низкое быстродействие, обычно при передачи на большие расстояния (около 1 км) скорость не превышает 9,6 кбит/с.

Существуют 2 варианта токовой петли:

- аналоговая

- цифровая

Аналоговая используется, как правило, для передачи сигналов от разнообразных датчиков к контроллеру или от контролера к исполнительным механизмам.

При этом появляется возможность передачи сигнала на большие расстояния с высокой точностью.

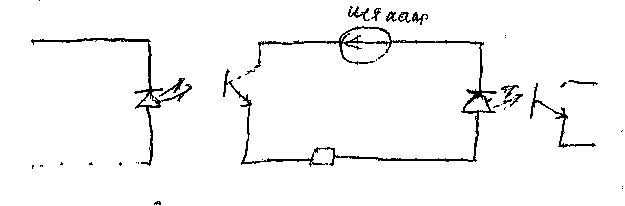

Цифровая токовая петля:

При цифровой передачи данных точность передачи логических уровней роли не играет, можно использовать источник тока с низким внутренним сопротивлением и точностью.

Как аналоговая так и цифровая токовая петля могут использоваться для передачи информации нескольким приемникам одновременно.

Вследствие низкой скорости передачи информации, согласование длинной линии с передатчиком и приемником не требуется.

13.Hart-протокол

Данный протокол является стандартом на метод сетевого обмена, который включает не только протокол взаимодействия устройств но и требования к аппаратуре канала связи.

HART находит применение для связи контроллера с датчиками, измерительными преобразователями, электромагнитными клапанами, локальными контроллерами . типовой областью применения явл-ся дорогие интеллектуальные устройства, а так же взрыво-безопасное оборудование.

Стандарт HART включает 1-ый 2-ой и 7-ой уровни OSI.

В основе HART протокола лежит модернизированная токовая петля, которая получило возможность полудуплексного цифрового обмена данными. Для этого аналоговый сигнал суммируют с цифрой и полученная в итоге сумма передается по линии связи 20мА.

Аналоговый сигнал обычно содержит информацию об величине, а цифровой в единицах и диапазоне измерения о выходе величины за границы динамического диапазона.. Разделение на цифровой и аналоговые части с помощью фильтров высокой и низкой частоты.

Обычно HART протокол используют при обмене инф. Между 2-мя уст-вами. Однако они могут обьеденятся в сеть для этого используют цифровую сеть. Как в сети один узел посылать сигнал, а остальные в это время принимают. Инициируют процедуру обмена ведущие (контроллер) устройства ведомые получают команду в ответ.
