27. Структура устройств аналогового ввода

Для унификации (сокращения числа типов) модулей ввода используют устройства нормирования сигналов, которые преобразуют измеряемую физическую величину в стандартный электрический сигнал. Фактически в промышленной автоматизации используются следующие стандартные диапазоны аналоговых сигналов: 0...10 В, 0... ±10 В, 1...5 В и 4...20 мА, 0...20 мА. Входное сопротивление потенциальных входов должно быть не менее 10 кОм для диапазона 0...10 В и 0... ±10 В, не менее 5 кОм для диапазона 1...5 В и не более 300 Ом для диапазона 4...20 мА.

Основной частью модуля ввода является аналого-цифровой преобразователь (АЦП). Обычно используют один АЦП для ввода нескольких (обычно 8 или 16) аналоговых сигналов. Для подключения источников сигнала к АЦП используется аналоговый коммутатор на МОП-транзисторах. Ввод нескольких сигналов выполняется последовательно во времени. В случаях, когда необходим одновременный ввод, используют модули, в которых каждый канал имеет свой АЦП.

В модулях ввода обычно используют дифференциальные входы, которые позволяют выполнить более помехозащищенный канал передачи аналогового сигнала по сравнению с одиночными (не дифференциальными) входами.

Для защиты используют специальные микросхемы защиты, в которых активным элементом является МОП-транзисторный ключ.

Для коммутации входных ключей модуля используется программа, исполняемая микроконтроллером.

Микропроцессор типового модуля ввода выполняет следующие функции:

• реализует протокол обмена с мкк;

• исполняет команды, посылаемые мкк в модуль;

• реализует выполнение функций автоматической калибровки, диагностики обрыва или к. з. в цепи датчика;

• преобразует форматы вводимых данных (инженерный формат - в единицах измеряемой величины, шестнадцатеричный формат, проценты от диапазона измерений);

• устанавливает скорость обмена с контроллером;

• выполняет цифровую фильтрацию входного сигнала.

Питание внутренних узлов модуля выполняется от внутреннего стабилизатора напряжения, который позволяет подавать внешнее напряжение питания в широком диапазоне, обычно от 10 до 30 В. Большой диапазон напряжений питания очень полезен в распределенных системах, когда модули ввода могут находиться на значительном расстоянии друг от друга и поэтому падение напряжения на сопротивлении проводов питания достигает 10...20 В.

Цепи питания модулей защищаются от неправильной полярности напряжения питания и от превышения напряжения питания над допустимым значением. Защита выполняется диодами, стабилитронами, позисторами и плавкими предохранителями.

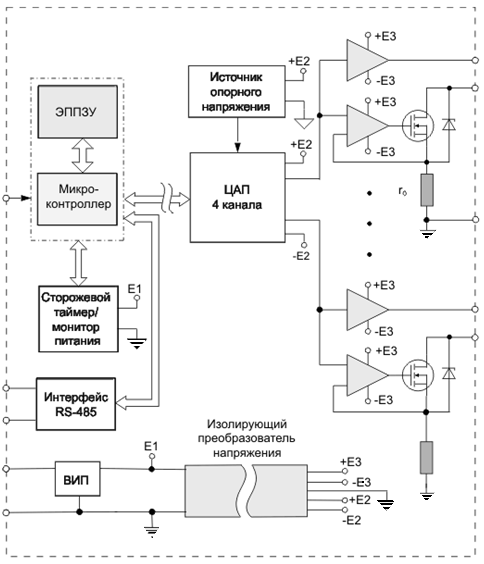

28. Структура устройств аналогового вывода

Модули аналогового вывода предназначены для вывода из компьютера или контроллера информации в аналоговой форме. Аналоговые сигналы на выходе модулей вывода могут быть представлены в виде стандартных сигналов тока (0...20 мА и 4...20 мА) или напряжения (0...5 В, ±10 В). Модули аналогового вывода используются в основном для управления исполнительными устройствами с аналоговым управляющим входом, но могут быть использованы также в измерительных системах, для электрофизических исследований или построения испытательных стендов.

Информация в модуль вывода поступает из управляющего контроллера или компьютера обычно через интерфейс RS-485, в некоторых модулях вывода используют другие последовательные или параллельные интерфейсы. Типичным для средств промышленной автоматики является гальваническая изоляция аналоговой выходной части модуля от цифровой части, включающей микропроцессор. Модуль управляется командами, посылаемыми с помощью стандартного протокола Modbus RTU или DCON.

Вывод напряжений осуществляется с помощью цифро-аналогового преобразователя (ЦАП) и операционного усилителя (ОУ). Благодаря глубокой обратной связи выходное сопротивление ОУ на постоянном токе составляет сотые доли ома, что позволяет с высокой точностью считать его идеальным источником напряжения. Для защиты модуля от перегрузки по выходу используются ОУ с защитой, выполненной на том же полупроводниковом кристалле, что и сам ОУ.

Для вывода аналогового сигнала в форме тока используются источники тока на основе ОУ с обратной связью. Принцип их действия основан на том, что ОУ с отрицательной обратной связью имеет нулевое напряжение между его входами благодаря высокому коэффициенту усиления.
