1.6.2. Разработка матричных диаграмм «Бизнес-функции – Сущности»

Запустить Матричный Diagrammer; в диалоговом окне выбрать пару («Бизнес-функции»; «Сущности»); названия бизнес-функций впоследствии будут выводиться в строках, а названия сущностей – в столбцах (рисунок 23).

Для каждого элемента выбранной пары следует указать состав обозначения, которое будет выводиться при разработке матричной диаграммы; например, Label для бизнес-функций и Name – для сущностей (рисунки 24 - 25); при этом следует выбрать имя проекта, для которого будет разрабатываться матричная диаграмма (поле Select from). Обозначение может быть составным, например, включать краткое определение (Short Definition), тип функции (Function Type) и др. С помощью кнопок ↑, ↓ можно изменить порядок следования составных частей в обозначении бизнес-функции или сущности. При выборе обозначения для бизнес-функции использовать вкладку «Row – Business Functions», для сущностей - вкладку «Column - Entities».

Затем следует выбрать обозначения для полномочий бизнес-функций, которые будут выводиться в ячейках матричной диаграммы (рисунок 26).

Рисунок 23 - Выбор пары («Бизнес-функции»; «Сущности»)

Рисунок 24 - Выбор обозначения для бизнес-функции, которое будет выводиться в строках матричной диаграммы

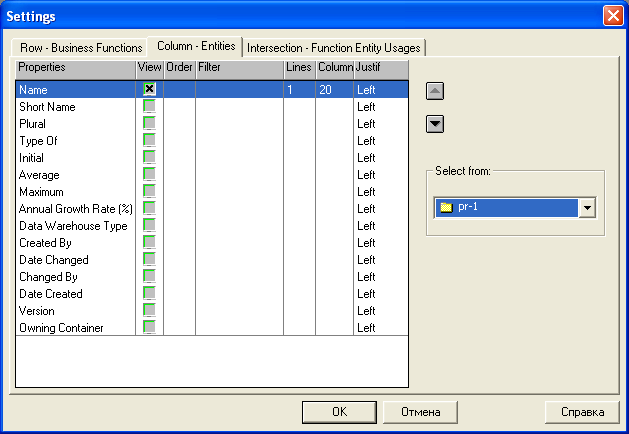

Рисунок 25 - Выбор обозначения для сущностей, которое будет выводиться в столбцах матричной диаграммы

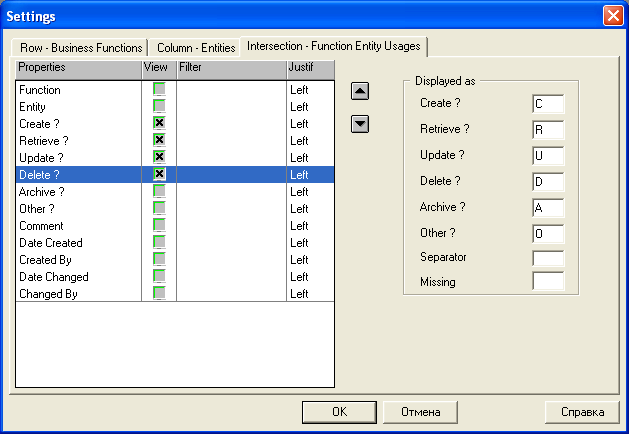

Рисунок 26 - Выбор обозначений для полномочий бизнес-функций, которые будут выводиться в ячейках матричной диаграммы

Назначение полномочий для бизнес-функций по работе с сущностями выполняется в диалоговой форме (рисунок 27):

• щелкнуть левой клавишей в клетке матрицы, соответствующей бизнес-функции и сущности, в правом окне будут выведены строки с обозначениями выбранной бизнес-функции и сущности, а также - с названиями полномочий; дополнительно к указанным ранее полномочиям можно назначить возможности Archive – архивировать и Other – какие-либо другие, не входящие в типовой перечень,

• для каждого названия полномочий выбрать значение (Yes, No),

• нажать ОК, в выбранной ячейке матрицы будет выведено обозначение действий по работе с выбранной сущностью, которые разрешены для бизнес-функции (рисунок 27).

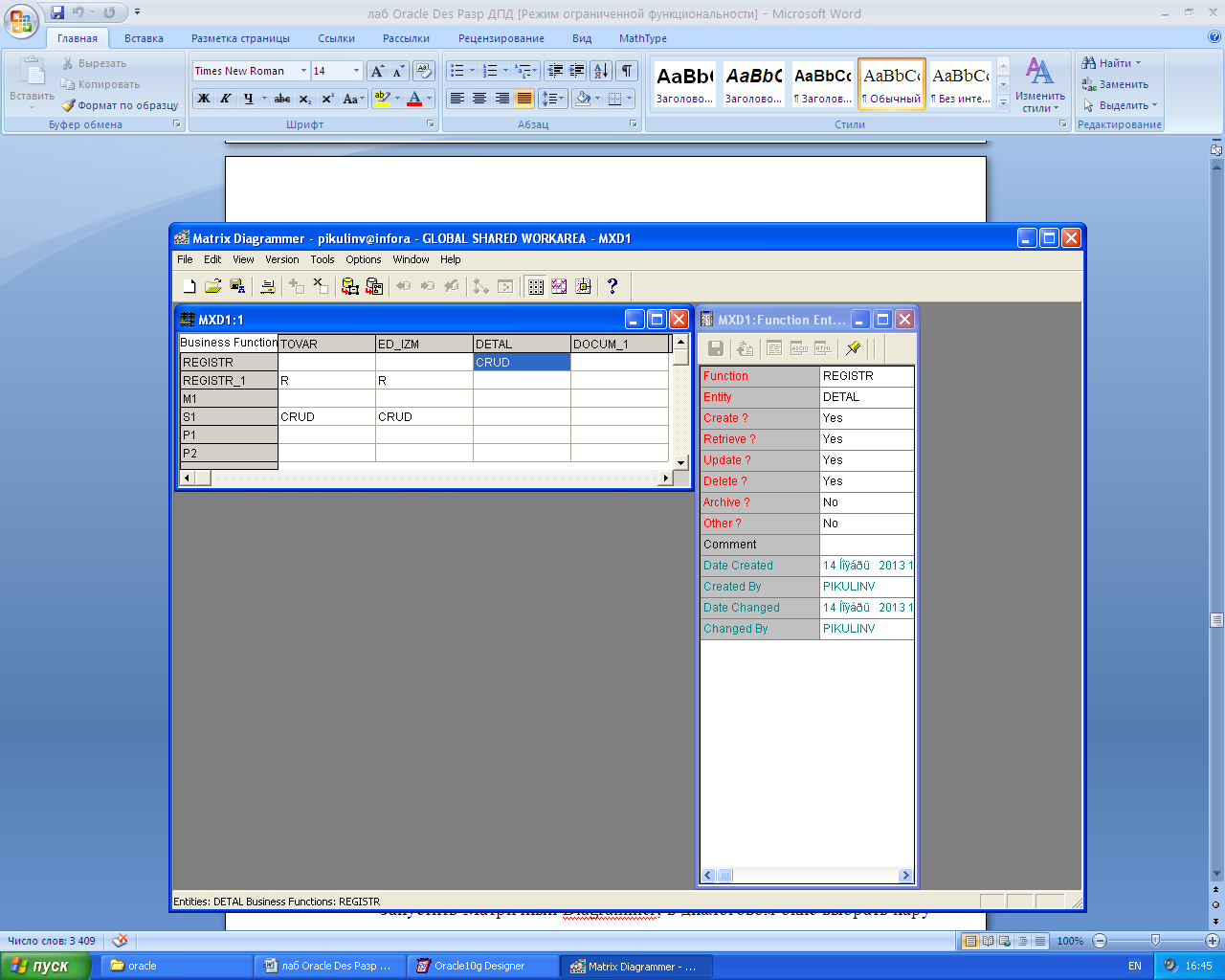

Рисунок 27 - Назначение полномочий для бизнес-функций по работе с сущностями

1.6.3. Разработка матричных диаграмм «Бизнес-функции – Атрибуты»

Запустить Матричный Diagrammer; в диалоговом окне выбрать пару («Бизнес-функции»; «Атрибуты»); названия бизнес-функций впоследствии будут выводиться в строках, а названия атрибутов – в столбцах (рисунок 28).

Рисунок 28 - Выбор пары («Бизнес-функции»; «Атрибуты»)

Состав обозначения для бизнес-функций, которое будет выводиться при разработке матричной диаграммы, выполняется так же как рассмотрено выше. Для атрибутов рекомендуется указать имя сущности (Entity) и имя атрибута (Name), рисунок 29.

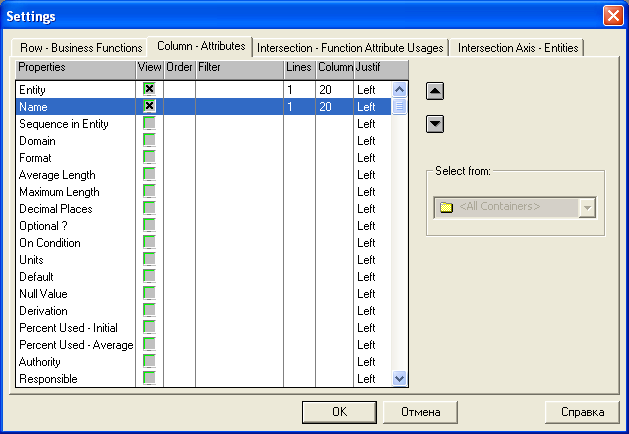

Рисунок 29 – выбор обозначения атрибута

Для выбора полномочий бизнес-функции по работе с атрибутами какой-либо сущности следует:

• выбрать имя сущности на нижней вкладке диалоговой формы (рисунок 30), в столбцах отобразятся имена атрибутов выбранной сущности,

• щелкнуть левой клавишей в клетке матрицы, соответствующей бизнес-функции и атрибуту, в правом окне будут выведены строки с обозначениями выбранной бизнес-функции и атрибута, а также - с названиями полномочий,

• для каждого названия полномочий выбрать значение (Yes, No),

• нажать ОК, в выбранной ячейке матрицы будет выведено обозначение действий по работе с выбранным атрибутом, которые разрешены для бизнес-функции.

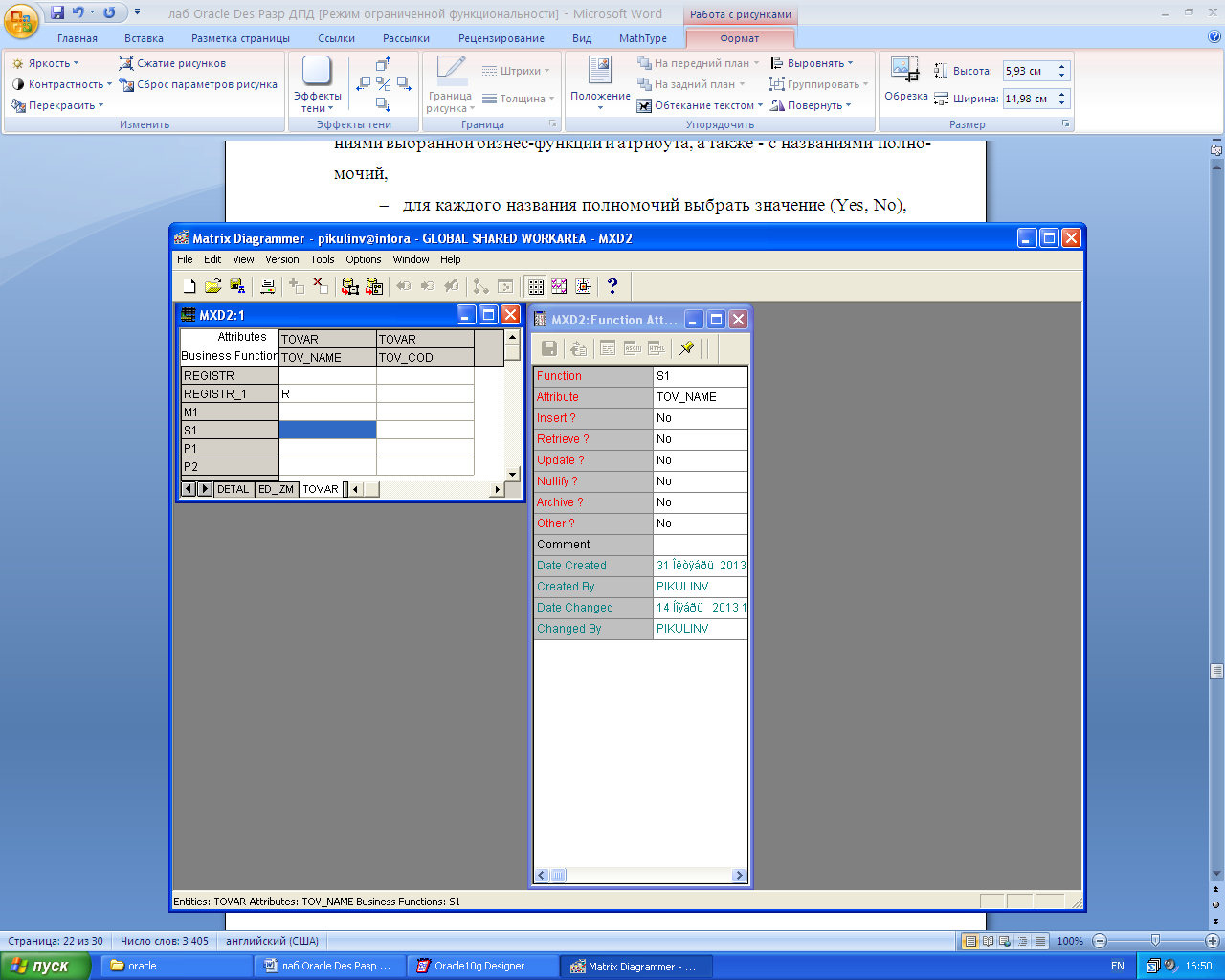

Рисунок 30 – выбор бизнес-функции и атрибута

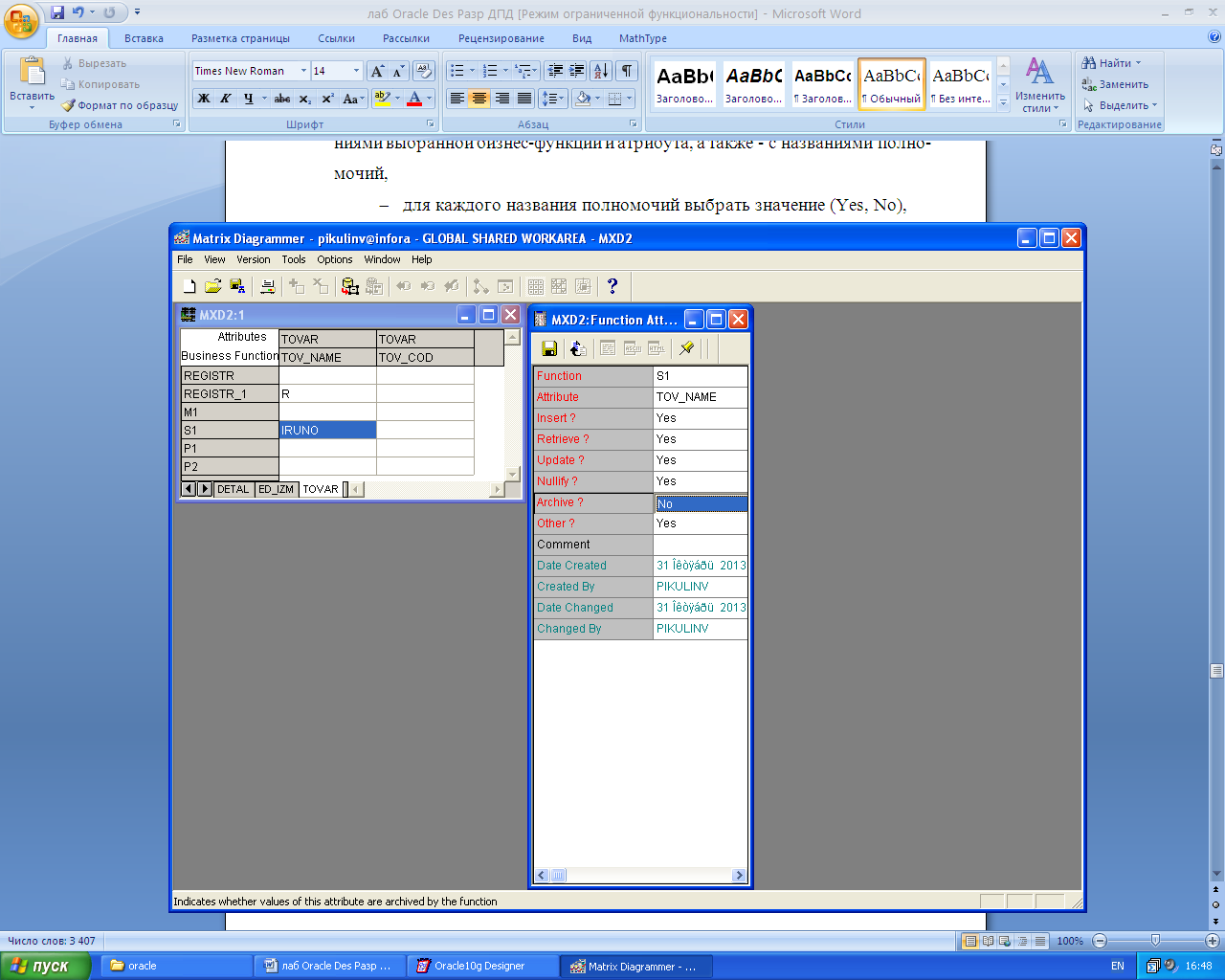

Рисунок 31 – результат назначения полномочий
