25. Vlan-дарды және Trunk-тарды конфигурациялау
VLAN - бұл LANның бiрнеше физикалық сегменттерi қамти алатын толықтай хабарлау таратуын логикалық домен. Əкiмге ол қолданушылардың физикалық жағдайынан тəуелсiз логикалық функция, жобалық топқа немесе қосымша бойынша станцияны бiрлестiруге мүмкiндiк бередi.
Vlan ды Config-vlan режимінде конфигурациялау
"configure terminal" командасын орындаңыз, конфигурация режиміне өту үшін
"vlan <number>" VLAN командасын құрамыз
"interface [type] mod/port>" командасын орындаңыз, интерфейстің конфигурация режиміне өту үшін
"switchport mode access" командасын орындаңыз, порт режимін конфигурациялау үшін
"switchport access <vlan-id>" командасын орындаңыз, VLAN қай интерфейске жататынын көрсету үшін
"show vlan" командасын орындаңыз, VLAN конфигурациясын тексеру үшін
МысалSW1(config)#vlan 11 SW1(config-vlan)#name Ac SW1(config-vlan)#exit SW1(config)#int fa1/0 SW1(config-if)#switchport mode access SW1(config-if)#switchport access vlan 11 SW1(config-if)#end
Транктық порт
Транктық порт — бұл коммутатор жəне басқа да желілік құрылғылар арасындағы “нүкте-нүкте” типті каналы. Транктық қосылулар бірнеше VLAN-дар трафигінің бір каналы арқылы тарату үшін жəне оларға барлық желілерге қосылуға мүмкіндік беру үшін қолданылады. Транктық порттар бірнеше VLAN-дар трафигінің 2 коммутатор, коммутатор жəне маршризатор немесе коммутатор жəне 802.1Q тарнкингін қолдайтын желілік адаптер
сияқты құрылғыларды қосу үшін керек.
Транктық порттарсыз əр VLAN үшін коммутаторлар арасында көптеген байланыс қажет болар еді. Мысалы, 100 VLAN-дары бар корпарация үшін 100 байланыс каналы қажет. Бұл ұйым үшін желі дұрыс құрылмаған жəне өте қымбат. Мұндай проблеманы шешу үшін транктық каналдар қолданылады.
Catalyst серии 2900XL и 3500XL коммутаторына Trunk ты конфигурациялау үшін келесі қадамдар орындалады.
configure terminal командасын енгіземіз
interface [тип] <модуль/порт> командасын орындаймыз
switchport mode trunk командасын енгіземіз (порттың настройкасы үшин)
switchport trunk encapsulation командасын енгіземіз (ISL немесе 802.1q инкапсуляция интерфейсін таңдау ушін)
switchport trunk native vlan [vlan-id], командасын енгіземіз( native VLAN ды құру үшін.)
End командасын енгіземіз.( EXEC режимін қайта оралу үшін)
show interfaces [тип] командасын енгіземіз (параметрлерін тексеру үшін)
copy running-config startup-config командасын енгіземіз (конфигурацияны сақтау үшін)
26. Vlan-дарды ұйымдастыру барысында Trunk-тарды қолдану нені
іске асырады, мысал келтіру.
VLAN (Virtual Local Area Network)-каналдық деңгейде тікелей бір-бірімен әрекеттесу мүмкіндігі бар құрылғылар тобы,бірақ физикалық түрде олар әр-түрлі желілік коммутаторға қосылуы мүмкін.Және керісінше әр-түрлі VLAN-дарда орналасқан құрылғылар-каналдық деңгейде бір-біріне көрінбейді,бір коммутаторға қосылған жағдайдың өзінде солай болады,және бұл құрылғылардың арасындағы байланыс желілік пен одан жоғары деңгейлерде болады.
Транкты қалыпқа келтіру (trunk)
Бірнеше VLAN-дардың трафигін порт арқылы өткізу үшін,порт транктің режиміне ауыстырылады. Интерфейстің режимдері:
auto —порт автоматтық режимде орнатылған және trunk жағдайына ауыстырылады,егер порттың басқа соңы on немесе desirable режимінде болса.Егер порттардың екі соңы "auto" режимінде болса,онда trunk қолданылмайды.
desirable —Порт “trunk жағдайына ауысуға дайынмын” режимінде болады.
trunk —порт әрдайым trunk жағдайында болады.
nonegotiate —порт trunk режиміне ауысуға дайын,бірақ бұл ретте DTP-кадрлерін басқа соңындағы портқа жібермейді.Бұл режим басқа "не-cisco" жабдықтарымен конфликт жағдайдың болмауы үшін қолданылады.
Транктағы үнсіздік бойынша барлық VLAN рұқсат етілген.Транктағы керекті VLAN арқылы мәліметтер жіберілуі үшін,ең болмаса VLAN белсенді болу керек.VLAN-белсенді болады егер,ол коммутаторда жасалса және онда ең болмаса up/up жағдайындағы бір порт болса.
Коммутаторда автоматты түрде VLAN-ның құралуында, VTP протоколын қолдана аламыз.

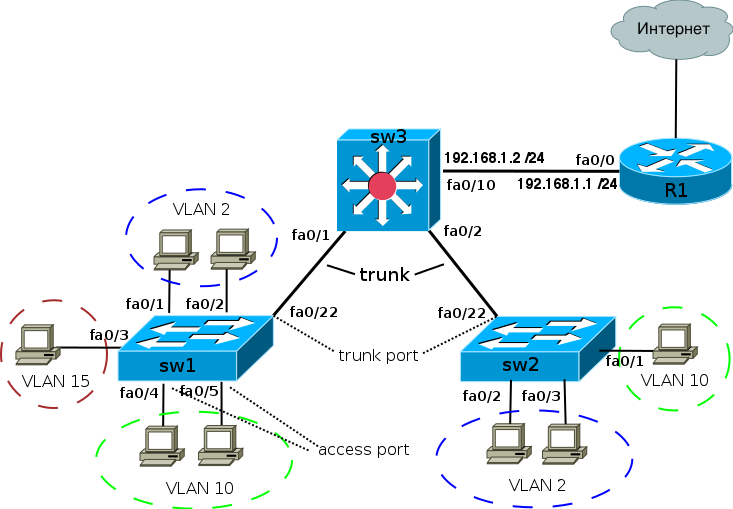

Статикалық транктің баптауы
Статикалық транктің құрылуы
sw1(config)# interface fa0/22
sw1(config-if)# switchport mode trunk
Транктық порт — бұл коммутатор жəне басқа да желілік құрылғылар арасындағы
“нүкте-нүкте” типті каналы. Транктық қосылулар бірнеше VLAN-дар трафигінің бір канал арқылы тарату үшін жəне оларға барлық желілерге қосылуға мүмкіндік беру үшін қолданылады. Транктық порттар бірнеше VLAN-дар трафигінің 2 коммутатор, коммутатор жəне маршризатор немесе коммутатор жəне 802.1Q тарнкингін қолдайтын желілік адаптерсияқты құрылғыларды қосу үшін керек. Транктық порттарсыз əр VLAN үшін коммутаторлар арасында көптеген байланыс қажет
болар еді. Мысалы, 100 VLAN-дары бар корпарация үшін 100 байланыс каналы қажет. Бұл ұйым үшін желі дұрыс құрылмаған жəне өте қымбат. Мұндай проблеманы шешу үшін транктық каналдар қолданылады. Бірнеше VLAN трафигін бір канал арқылы қосу үшін идентификация жасау керек.Транктық порт кадрлар маркировкасын қолдайды. Кадрлар маркировкасы кадрға VLAN
ақпараттарын қосу үшін керек.
