2.Конструктивное решение здания
2.1.Фундаменты
Запроектированные фундаменты – сборные железобетонные ленточные. Глубина заложения – 1,450 м. Отметка подошвы – - 1,900 м.
Ширина плит ленточных фундаментов назначается ориентировочно:
- под несущую внутреннюю стену по оси Б – 1000 мм (как наиболее нагруженные);
- под наружные несущие стены по осям А, В - 800 мм.
- под самонесущие стены по осям 1,3 – 600 мм, по оси 2,3 в осях Б-В - 600мм. предусмотрено 3 типоразмера плит.
Плиты ленточных фундаментов укладывать на тщательно спланированную
и утрамбованную поверхность основания. Монолитные участки выполнять из бетона класса М100.
Поз. |
В,мм |
L,мм |
1 |
1000 |
2380 |
2 |
800 |
2380 |
3 |
600 |
2380 |

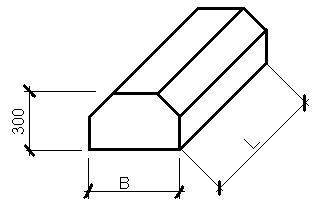

Рис.1 Эскиз плиты ленточного фундамента
Стеновые фундаментные блоки подвалов под внутренние стены запроектированы шириной 1000, под наружные стены запроектированы шириной 800 и 600мм. Их укладывают на цементном растворе М50 с обязательной перевязкой швов. Всего запроектировано 8 типоразмеров блоков.
№ поз |
L,мм |
B,мм |
H,мм |
1 |
2380 |
500 |
580 |
2 |
2380 |
400 |
580 |
3 |
1180 |
500 |
580 |
4 |
1180 |
400 |
580 |
5 |
880 |
500 |
580 |
6 |
880 |
400 |
580 |
7 |
1180 |
400 |
280 |
8 |
1180 |
500 |
280 |
Рис.2.Эскиз стенового
фундаментного блока.
Необходимо обеспечить защиту здания от грунтовой сырости, для чего выполняем гидроизоляцию:
Горизонтальная гидроизоляция по обрезу фундамента (отм.
-0,100);
Горизонтальную гидроизоляцию выполнить из 2-х слоёв рулонного материала на не гниющей основе, уложенного по длине всех стен на мастике.
Вертикальная гидроизоляция выполняется путём оштукатуривания цементно-песчаным раствором, внутренний слой соотношение 1:2, наружный слой соотношение 1: 3 (цемент-песок), или из рулонного гидроизоляционного материала на не гниющей основе приклеенного на мастике.
Гидроизоляцию отмостки выполняют по утеплителю.
Для защиты стен и фундаментов от поверхностных вод по периметру здания выполняют отмостку из мелкоштучной тротуарной плитки шириной 750 мм с уклоном от здания 5%.
Конструкция отмостки:
утрамбованный грунт
уплотненный гравий
цементно-песчаная смесь
мелкоразмерная плитка (тротуарная плитка)
Наружную поверхность цоколя и стены подвала утепляют утеплителем “Пеностекло”, который защищают асбестоцементными листами.
2.2.Стены
В проектируемом здании внутренние стены выполнены из эффективного керамического кирпича с размерами 250x120x88 мм сплошной кладки. Толщина внутренних стен 380 мм.
Наружные стены выполнить сплошной кладкой толщиной 510 мм, снаружи утеплить легкой штукатурной системой утепления «Пралеска-термо». Система представляет собой многослойную конструкцию, устраиваемую на фасадной поверхности наружных стен и предназначенную для тепловой изоляции стен, декоративного оформления фасадов, и состоящую из следующих слоёв:
- грунтовочный слой
- клеевой слой
- теплоизоляционный слой
- армирующий слой
- декоративно-защитный слой.
В системе «Пралеска-термо» используются жесткие плитные утеплители:
- минераловатные из базальтового волокна ГОСТ 9573
- пенополистирольные типа ПСБ-С марки не ниже 35 по ГОСТ 15588.
Поверхность ограждающих конструкций грунтуется акриловой грунтовкой «Пралеска Грунт» СТБ 1263.
Плиты утеплителя приклеиваются к утепляемой поверхности с наружной стороны с помощью клеящего состава «Пралеска ССМ85; 85А; 85Д» СТБ 1072.
Приклеенные к поверхности стены плиты утеплителя дополнительно закрепляются пластмассовыми дюбелями с пластмассовыми или металлическими распорными стержнями.
На поверхности теплоизоляционных плит создаётся армирующий слой из недеформируемой стекловолоконной сетки ССШ-160 по клеящему составу «Пралеска ССМ 85» СТБ 1072.
В качестве декоративно-защитного слоя используется защитно-отделочная штукатурка «Пралеска ССМ 36» СТБ 1263, окрашенная фасадной краской «Пралеска ОСН» ВД-АК-11 ГОСТ 28196.
С целью снижения вероятности образования трещин на поверхности легкой штукатурной системы утепления «Пралеска-Термо», вызванных деформациями системы утепления от усадки и колебаний температуры наружного воздуха, в легкой штукатурной системе «Пралеска-Термо» предусматривается устройство деформационных швов.
а) двусторонняя привязка наружной стены;
б) нулевая привязка наружной стены;
в) центральная привязка внутренней стены;
г) двусторонняя привязка стен лестничной клетки.
Рис.3. Характер привязки стен к координационным осям здания
Над проёмами в стенах уложены сборные железобетонные перемычки. Перемычки укладывают на кирпичные стены по слою цементного раствора М50.
