3.2. Энергетические соотношения в цепях постоянного тока
Для схемы (рис. 3.1 а) уравнение (3.1) имеет вид
E U RвтI.
После умножения всех членов этого уравнения на I получим EI UIRI2 или
P1 P2 Pп, (3.5)
где P1 мощность источника э. д. с. (источника электроэнергии); Р2 мощность, потребляемая электроприемником; Рп потеря мощности в источнике электроэнергии.
Уравнение (3.5) это уравнение баланса мощностей электрической цепи.
Записав уравнение для Р2 с учетом (3.3)
Р2 UI RI2 E2 R/(R Rвт)2, (3.6)
получаем зависимость мощности приемника от его сопротивления R при Е const и Rвт const. Мощность Р2 в режиме холостого хода, когда I 0, и в режиме короткого замыкания, когда U 0, равна нулю. Следовательно, зависимость P2(I) при изменении тока I от 0 до Iк имеет максимум. Для определения условий, при которых эта мощность будет наибольшей (Р2 P2 max). Воспользуемся уравнением (3.5):
Р2 Р 1 Рп EI RвтI2,
Приравняв производную (dP2/dI Е 2RвтI) к нулю, с учетом (3.4) можно записать
I Е/(2Rвт) Ic 0,5Ik.
Таким образом, приемник потребляет максимальную мощность при согласованном режиме, когда R Rвт. С учетом этого равенства из формулы (3.6) определим значение мощности Р2max или мощности Р2c. В согласованном режиме:
P2max Р2c E2Rвт/(2Rвт)2 Е2/(4Rвт).
Мощность P1c, развиваемая источником электроэнергии в согласованном режиме, если учесть (3.4),
Р1c ЕIc E2/(2Rвт).
Наибольшую мощность источник электроэнергии развивает при коротком замыкании, когда ток достигает наибольшего значения (рис.3.2).

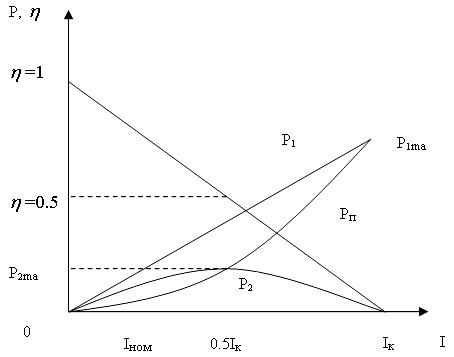

Рис. 3.2. Зависимость мощности и КПД в цепи постоянного тока
В этом случае Plmax EIк E2/Rвт. Мощность источника в согласованном режиме в два раза меньше его максимальной мощности.
Коэффициент полезного действия (к. п. д.) источника электроэнергии в согласованном режиме
Р2с / Р1с 0.5.
Из-за такого низкого значения к. п. д., обусловленного большими потерями мощности и энергии в источнике питания и сетях, согласованный режим в промышленных установках не применяют.
Однако этот режим имеет преимущество перед другими режимами, заключающееся в том, что при Е const мощность приемника достигает наибольшего значения. Поэтому согласованный режим применяют в цепях с малыми токами (схемы автоматики, электрических измерений, связи и т. д.), в которых к. п. д. не имеет решающего значения.
Зависимости Р1 Р2, Рп и от тока в цепи показаны на рис. 3.2. При их построении принималось во внимание, что Е const и Rвт const, Зависимость P1(I) EI имеет линейный характер. Потери мощности в источнике электроэнергии зависят от тока по параболическому закону, причем при токе короткого замыкания
Pп RвтIк2 RвтE2/Rвт2 E2/Rвт P1max.
Наибольшее значение мощность электроприемника Р2max имеет при согласованном режиме, т. е. при I 0,5 Iк. Так как к. п. д.
P2/P1 (Р1 Pп)/P1 1 RвтI/E 1 I/Iк,
то зависимость (I) линейна. При номинальном режиме КПД много выше, чем при согласованном режиме. Для большинства промышленных источников электроэнергии при номинальном режиме 0,80,9. Следовательно, Iном (0,10,2) Iк, т. е. номинальный ток во много раз меньше тока короткого замыкания.
Рекомендация:
Для самоконтроля полученных знаний выполните тренировочные задания из набора объектов к текущему параграфу
