1.7. Представление результата измерений при однократных измерениях

Результат измерения состоит из оценки измеряемой величины и погрешности измерения, характеризующей точность измерения. По ГОСТ 8.011-72 результат измерения представляют в форме:

А , Р, (1.6)

где А  результат измерения;

  абсолютная погрешность прибора;

Р  вероятность, при статистической обработке данных.

При этом А и  должны оканчиваться цифрами одинакового разряда, а погрешность  не должна иметь более двух значащих цифр.

Если при обработке данных теория вероятности не применялась, то вероятность Р не указывают.

Измерения, проводимые при выполнении большинства работ, относятся к техническим, которые выполняют однократно. Погрешность прямых однократных измерений определяется погрешностью измерительного прибора .

Пример. Измеряют напряжение сети U щитовым вольтметром типа Э-377, класса точности 1,5, с пределом шкалы 250 В. Показание вольтметра U215 В. Сначала определяют абсолютную погрешность вольтметра:

Затем записывают результат измерения с оценкой погрешности:

U  (2154) B.

Относительная погрешность измерения составляет:

В окончательном ответе должно быть сообщено: «Измерение проведено с относительной погрешностью   1,7%. Измеренное напряжение U  (2154) В».

Рекомендация:

Для самоконтроля полученных знаний выполните тренировочные задания из набора объектов к текущему параграфу

1.8. Косвенные измерения и их погрешности

Косвенным измерением называется измерение, при котором искомая величина находится по известной зависимости между этой величиной и другими величинами, полученными в результате прямых измерений. Например, сопротивление R можно определить по формуле: RU/I, где напряжение U и ток I измерены вольтметром и амперметром соответственно.

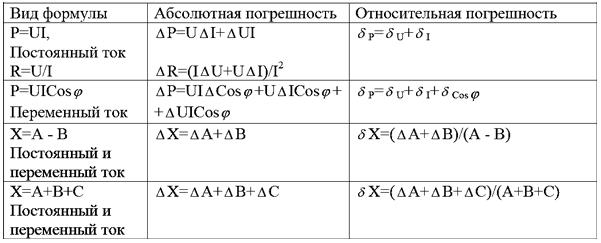

Выражения для абсолютной и относительной погрешностей некоторых функциональных зависимостей приведены в табл. 1.3.

Таблица 1.3

Очевидно, что погрешности косвенного измерения значения X часто значительно превосходят по величине погрешности прямого измерения электрических величин. Поэтому целесообразно по возможности применять для исследования электрических цепей прямые измерения.

Рекомендация:

Для самоконтроля полученных знаний выполните тренировочные задания из набора объектов к текущему параграфу

2.1. Электротехнические генерирующие и приемные устройства

Источники питания цепи постоянного тока  это гальванические элементы, электрические аккумуляторы, электромеханические генераторы, термоэлектрические генераторы, фотоэлементы и др. Все источники питания имеют внутреннее сопротивление Rвт, значение которого невелико по сравнению с сопротивлением других элементов электрической цепи.

Электроприемниками постоянного тока являются электродвигатели, преобразующие электрическую энергию в механическую, нагревательные и осветительные приборы, электролизные установки и др. Все электроприемники характеризуются электрическими параметрами, среди которых основные  напряжение и мощность. Для нормальной работы электроприемника на его зажимах необходимо поддерживать номинальное напряжение Uном (для приемников постоянного тока по ГОСТ 721-77 Uном  27, 11О, 220, 440 В, а также 6, 12, 24, 36 В).

Источники питания и электроприемники (нагрузка) на электрических схемах отображаются графически в виде символов в соответствии с ГОСТом.
