9.Резонансные пн при неполнофазных режимах в дальних лэп.

У словия: нет В на ВН, 1 обмотка должна быть-

U_ПН=(1,8-2,2)U_Ф

Условия возникновения ПН при неполнофазных режимах

а) не включилась одна фаза

применяем МСС (метод симметричных составляющих)

б) не включились 2 фазы

Если К> -0,15 – ПН отсутствуют

Меры защиты:

- отказ от блочных коммутаций;

- отказ от 1-фазных АПВ в линиях с реакторами;

- отказ от «треугольника» (либо разомкнуть его на время коммутации);

- установка РЗ от неполнофазных режимов;

- перенос реактора с ЛЭП на шины (станций и ПС).

10. Резонансные пн при несимметричном отключении фаз в системах с изолированной нейтралью.

Когда отключается только одна или две фазы линии, возможно возникновение резонансных перенапряжений, физическая сущность которых сводится к явлению нелинейного гармонического резонанса - феррорезонанса.

Достаточно часто встречающихся случай: обрыв одного провода с падением его на землю в системе с изолированной нейтралью.

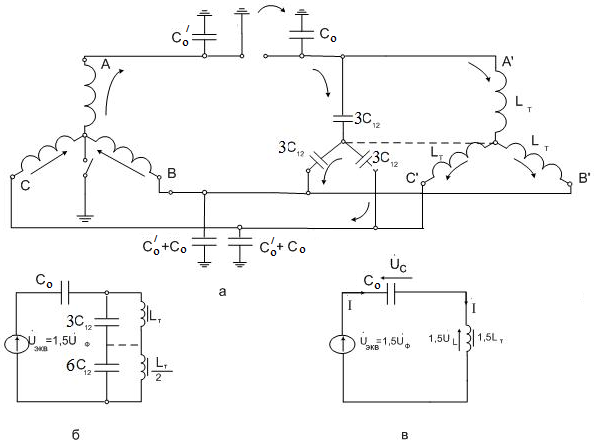

Пусть провод оборвался в фазе А, причем упал на землю конец провода, присоединенный к источнику. Упрощенная схема :

Ток в фазе А после обрыва провода будет стекать в землю, затем возвращаться на провод через емкость С₀ , после чего он разветвляется: часть тока проходит через емкость С_12, а другая - через индуктивность трансформатора L_Т . Цепь тока замыкается через фазы В и С источника. В силу симметрии потенциалы нулевых точек трансформатора и звезды междуфазовых емкостей одинаковы. Поэтому 1a =>1б, в которой эдс источника будет равна 1,5U_ф. В соответствии с этой схемой можем написать

_экв =1,5 _L+ _C или + _экв =1,5 _L- _C , (2)

где плюс – режим с отстающим током (1,5U_L > U_с), а минус – режиму с опережающим током. Можно показать, что влияние междуфазовой емкости на амплитуду перенапряжений относительно невелико. Полагая в первом приближении С₁₂ ≈0, => 1в.

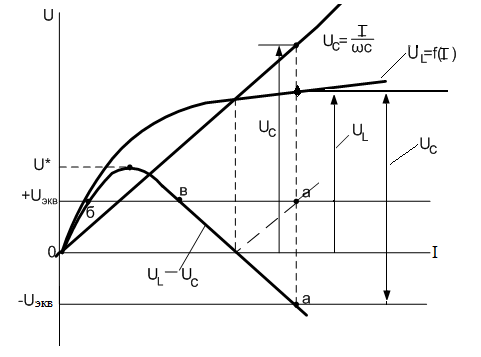

Уравнение (2) можно решить графическим способом: на координатной плоскости U-I строятся вольт-амперные характеристики элементов схемы замещения(U_с=f(I))-прямая линия; емкость С₀ является линейным элементом в схеме замещения, а также U_L=f(I)-кривая намагничивания трансформатора нагрузки). Далее находится разность U_L- U_C, т.е. правая правая часть уравнения (2). Левая часть уравнения является постоянной величиной (+U_экв), и находим точки пересечения с кривой (U_L- U_C). В точках пересечения левая и правая части уравнения (2) тождественно равны, следовательно, эти точки соответствуют решению уравнения (2).

Графическое решение уравнения (2) представлено на рис.2.
