Практическая работа №4.

Построение диаграмм.

1. П

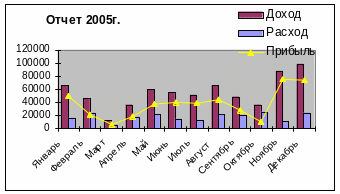

   Рис. 1

   о предложенной таблице №1 самостоятельно постройте диаграмму по образцу рис. 1:

1

Таблица №1

Месяц	Доход	Расход	Прибыль
Январь	65472	15874	49598
Февраль	45724	23645	22079
Март	12478	5647	6831
Апрель	36874	17845	19029
Май	58749	21087	37662
Июнь	54873	14657	40216
Июль	51478	12587	38891
Август	66247	21478	44769
Сентябрь	47892	20136	27756
Октябрь	36859	25781	11078
Ноябрь	87456	11457	75999
Декабрь	98756	24742	74014
Всего	662858	214936	447922

2. Скопируйте лист диаграммы, назовите его Объемная диаграмма и примените к данной диаграмме Объемный вид.

3. Примените произвольную заливку к области построения диаграммы и к меткам диаграммы.

4. Постройте диаграмму по образцу Рис. 2. Данные для создания таблицы возьмите из диаграммы.

2

Рис. 2

5. П

   3

   остройте лепестковую диаграмму согласно рис. 3.

3

Рис. 3.

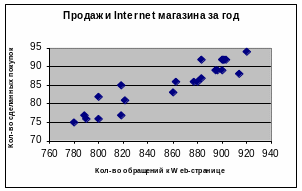

6. Постройте точечную диаграмму, отражающую продажи Internet магазина за год согласно рис. 3. Данные для построения диаграммы находятся в таблице №4.

Таблица №4.

780	75
790	76
788	77
800	76
800	82
818	77
818	85
821	81
860	83
863	86
877	86
880	86
883	87
895	89
896	89
900	89
914	88
883	92
900	92
901	92
902	92
903	92
920	94

4

Рис. 4

7. П

   4

   остройте диаграмму изображенную на рис. 5, скопируйте ее и приведите к виду рис. 6.

Для вставки графических изображений вместо маркеров диаграммы:

• на ПИ Рисование Автофигуры\ Основные фигуры\ выберите объект и создайте изображение в листе Excel.

• Выполните Правка\Копировать, выделите маркеры на диаграмме и выполните Правка\Вставить.

В

5

6

результате должны получиться две диаграммы: рис 5 и рис.6.

Рис. 5

Рис. 6

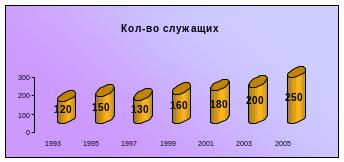

8. Постройте диаграмму по примеру диаграммы Рис. 7.

М

7

етки по годам создайте с использованием панели инструментов Рисование

9. Создайте электронную таблицу и постройте диаграмму, из которой будет видно, сколько будет стоить каждый торт, сколько продуктов каждого вида Пончик должен купить и сколько это будет стоить; сколько всего денег он должен взять с собой, отправляясь за продуктами в магазин.

Пончик решил испечь на свой день рождения 3 торта: яблочный, ореховый и шоколадный. Для приготовления одного яблочного торта требуется 200 г. сливочного масла, 200 г. муки, 2 яйца, 300 г. сахара и 8 яблок. Для приготовления одного орехового торта надо 200 г. орехов, 400 г. муки, 300 г. сахара, 300 г. масло и 3 яйца. На один шоколадный торт тратится 3 шоколадки, 2 яйца, 300 г. муки, 200 г. масла и 100 г. сахара. Масло в Цветочном городе стоит 100 монет за кг, сахар – 20 монет за кг, яйца – 20 монет за десяток, мука – 30 монет за кг, орехи – 100 монет за кг, яблоки – 2 монеты за штуку, шоколадки – 10 монет за штуку.

10. Пригласите преподавателя для контроля.
