2. Форм – фактори блоків живлення.

Існувало більше 10 різних форм - факторів блоків живлення, які претендували на статус галузевого стандарту. Багато хто з них був заснований на дизайні IBM, створеному в кінці 80-х років минулого століття, тоді як останні засновані на дизайні Intel, створеному в середині 90-х і що проіснував аж до теперішнього часу.

Наступні дві таблиці відображають галузеві стандарти форм - факторів блоків живлення, типи роз'ємів і форм - фактори материнських плат, з якими їх зазвичай асоціюють:

Таблиця 2 чтиьмтбмм.

Сучасні форм – фактори	Рік випуску	Тип коннекторів материнської плати	Форм - фактори материнських плат
ATX	1995р.	Основний 20/24-pin, плюс 4-pin +12V	ATX, microATX, BTX, microBTX
SFX	1997р.	Основний 20/24-pin, плюс 4-pin +12V	ATX, FlexATX, microBTX, picoBTX, Mini-ITX, DTX
EPS	1998р.	Основний 24-pin, плюс 8-pin +12V	ATX, extended ATX
TFX	2002р.	Основний 20/24-pin, плюс 4-pin +12V	microATX, FlexATX, microBTX, Mini-ITX, DTX
CFX	2003р.	Основний 20/24-pin, плюс 4-pin +12V	microBTX, picoBTX, DTX
LFX	2004р.	Основний 24-pin, плюс 4-pin +12V	picoBTX, nanoBTX, DTX
Flex ATX	2007р.	Основний 24-pin, плюс 4-pin +12V	microATX, FlexATX, microBTX, picoBTX, nanoBTX, Mini-ITX, DTX

Таблиця 3

Застарілі форм – фактори	Коли були представлені	Тип коннекторів материнської плати	Форм - фактори материнських плат
PC/XT	1981р.	PC/XT	PC/XT, Baby-AT
AT/Desk	1984р.	AT	Full-size AT, Baby-AT
AT/Tower	1984р.	AT	Full-size AT, Baby-AT
Baby-AT	1984р.	AT	Full-size AT, Baby-AT
LPX	1987р.	AT	Baby-AT, Mini-AT, LPX

1.2 Сучасні форм - фактори:atx sfx eps tfx cfx lfx Flex atx.

ATX.

У 1995 році компанія Intel виявила, що існуючий дизайн блоків живлення буквально на видиху справлявся із зростаючим навантаженням. Проблема полягала в тому, що в існуючому стандарті використовувалися два роз'єми, що мають в цілому всього 12 дротів, які забезпечували живлення материнської плати, розпаяних на ній контроллерів і процесора. Щоб вирішити дані проблеми, в 1995 році компанія Intel узяла за основу популярний на той момент форм - фактор LPX і просто допрацювала реалізовані в нім ланцюги живлення і роз'єми, зберігши при цьому колишні габарити і фізичну конструкцію блоку живлення. Таким чином, на світло з'явився стандарт ATX (Рис.1.).

Intel представила специфікації ATX в 1995 році, а в 1996 даний форм - фактор почав набирати популярність серед настільних систем на базі процесорів Pentium і Pentium Pro, захопивши в перший же рік 18% ринку. З 1996 року варіанти форм - факторів, створені на базі ATX, стали домінувати як серед материнських плат, так і серед блоків живлення, замінивши поширені раніше стандарти

Первинні специфікації передбачають використання 80-мм вентилятора, закріпленого на внутрішній стороні блоку живлення, звідки він може перенаправити потік повітря усередині корпусу так, щоб можна було обійтися всього одним вентилятором на блоку живленні, відмовившись від обов'язкового використання активного охолоджування радіатора CPU.

Рис.1. Схема блоку живлення стандарту ATX.

SFX.

Intel представила материнську плату форм – фактора Small Form Factor (SFX)(Рис.2.) в грудні 1997 року.

З того часу корпуси стандарту SFX стали використовуватися в багатьох компактних настільних системах. Кількість і тип роз'ємів мінялися по ходу еволюції стандарту SFX. Оригінальна специфікація блоку живлення включає один 20-контактний роз'єм для материнської плати. Додатковий 4-контактний коннектор +12V для незалежного живлення CPU з'явився як опція в специфікації ревізії 2.0, представленою в травні 2001 року, і став обов'язковим в ревізії 2.3 (квітень 2003). У SFX версії 3.0 основний коннектор живлення трансформувався з 20-контактного в 24-контактний, а серед вимог з'явилися роз'єми Serial ATA. В даний момент актуальною вважається версія 3.1, яка була представлена в березні 2005 і містить незначні відмінності, зокрема, використання в роз'ємах контактів Molex High Current System (HCS).

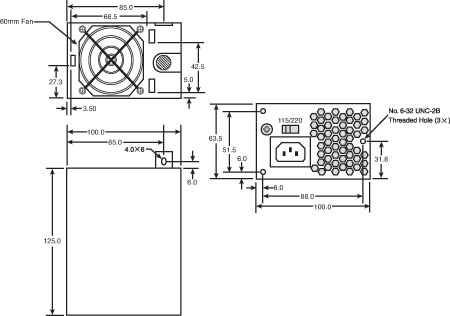

Рис.2. Стандартний блок живлення форм – фактора SFX, оснащений внутрішнім вентилятором 60 мм.

Блоки живлення SFX спроектовані спеціально для мініатюрних систем, які містять обмежений набір комплектуючих і обмежені в можливостях апгрейда. Більшість БЖ стандарту SFX сконструйовані для забезпечення потужності від 80 до 300 Вт під постійним навантаженням і мають чотири лінії живлення: +5V, +12V, -12V і +3.3V. Потужність такого блоку живлення є достатньою для компактної системи, оснащеної процесором, графічною картою AGP або PCI-E x16, до чотирьох слотів карт розширення, а також трьох внутрішніх накопичувачів, таких як жорсткі диски і оптичні приводи.
