9. О пишите основные показатели качества динамических головок

Магнитная система головки состоит их магни­та 1, магнитопровода 2 и верхнего фланца 3. Маг­нит изготавливают из материалов с большой маг­нитной индукцией, например из феррит-бариевых соединений (2БА, 8БА). Магниты из феррит*ба-риевых соединений имеют, малые потоки рассеи­вания, позволяют уменьшать размеры магнита. В зависимости от конструкции магнита различают открытые и закрытые, магнитные системы. В зак­рытых магнитных системах (рис. 3.8) магнит вы­полняют в виде керна. Подвижная система голов­ки состоит из каркаса со звуковой катушкой 4, находящейся в кольцевом воздушном зазоре, диффузора 5, являющегося излучателем, гофрированного подвеса 6, соединяющего диффузор с диффузодержателем 8, центрирующей шайбы 9, фиксирующей положение звуковой катушки в зазоре магнитной цепи, колпачка 7, увеличивающего площадь диффузора и его жесткость.

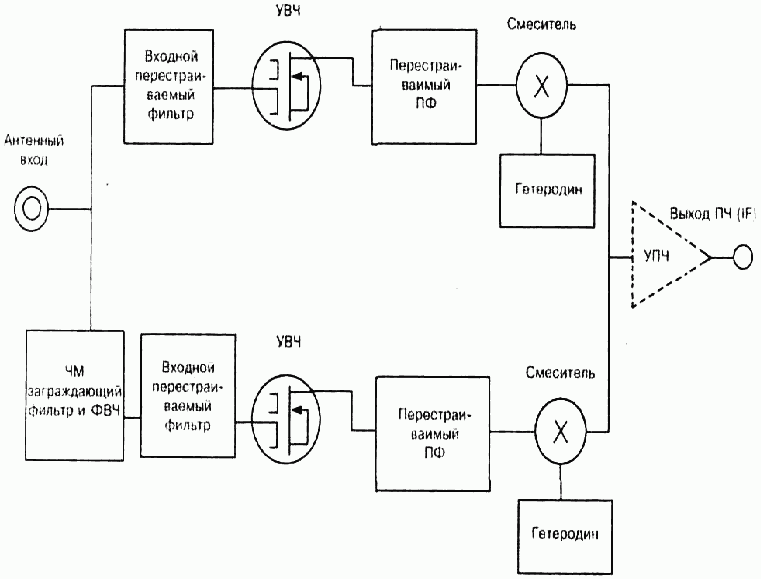

10. Приведите структурную схему и прокомментируйте назначение блоков тюнера

В тюнерах обработка телевизионного сигнала осущ аналоговыми средствами с помощью устройств, содержащих резонанстные LC-цепи в усилительных и преобразовательных каскадах.

Транзистор усиливает сигналы НЧ телевизионных каналов, кагда как другой транзистор усиливает сигналы каланов дециметрового дииапазона.

В смесительном каскаде тюнера происходит сложение сигнала несущей выбранного телеканала с сигналом перестраимого генератора – гетеродина. В результате сложения получается сигнал промежуточной частоты, содержащий всю предварительную информацию данного телеканала.

Гетеродин тюнера- это генератор, управляемый напряжением.

11.Классифицируйте усилители звуковой частоты

При обработке сигналов информации в большинстве случаев необходимо их предварительное усиление. Для этих целей используют усилители, назначение которых — усиление в определенное число раз соответственно напряжения, тока и мощности сигнала. Усилительные свойства усилителя характеризуются коэффициентами усиления напряжения , тока , и мощности , показывающими, во сколько раз значение выходного параметра увеличилось в результате усиления по сравнению со значением входного. Классификикация УЗЧ: -По типу усилительного элемента: транзисторные, ИМС, ламповые. –По конструктивным признакам :– полный, - интегрированный.Основные параметры: Коэффициент усиления(I/U/P) АЧХ- зависимость ампл вых напряжения от частоты усил сигнала. Рабочий диапазон при заданной неравномерности коэф усиления, Нелинейные искажения, минимальная вых мощность- мощность отд в нагрузку при которой коэф гармоник не превышет 10%,Чувствительность – миним уровень сигнала на вх при котром на вых номин мощность.-Наличие помех , Потребл мощность , Пределы регулировки тембра, громкости.

12.Приведите структурную схему и прокомментируйте назначение блоков магнитофона

С труктурная схема магнитофона, имеющего раздельные каналы записи и воспроизведения, приведена на рис.. Она содержит: усилитель записи (УЗ), индикатор уровня записи (И), входное устройство (ВУ), генератор стирания и подмагничивания (ГСП), усилитель воспроизведения (УВ), переключающее устройство (УП), усилитель мощности (УМ) и магнитные головки — стирающая (ГС), записывающая (ГЗ), воспроизводящая (ГВ).Усилитель записи предназначен для усиления записываемого сигнала, подаваемого от различных источников звука. Индикатор уровня записи представляет собой стрелочный прибор постоянного тока, по отклонению стрелки которого судят об уровне записываемого сигнала .Усилитель воспроизведения предназначен для усиления сигналов, поступающих из обмотки воспроизводящей головки, и корректирующих цепей. магнитофон содержит оконечный УНЧ, усиливает сигнал до величины, достаточной для работы встроенного громкоговорителя или выносных акустических систем. С помощью генератора стирания и подмагничивания (ГСП) осуществляется стирание записи, а также подмагничивание ленты в процессе записи. Сигнал высокой частоты от ГСП подается на стирающую и универсальную магнитные головки. Лентопротяжный механизм в магнитофоне осуществляет следующие основные функции: протягивание магнитной ленты при записи и воспроизведении с заданной скоростью, ускоренную перемотку ленты в обоих направлениях, а также быструю остановку ленты после записи, воспроизведения или перемотки.
