37. Приведите принципиальную схему и обоснуйте применение элементов

оптического блока

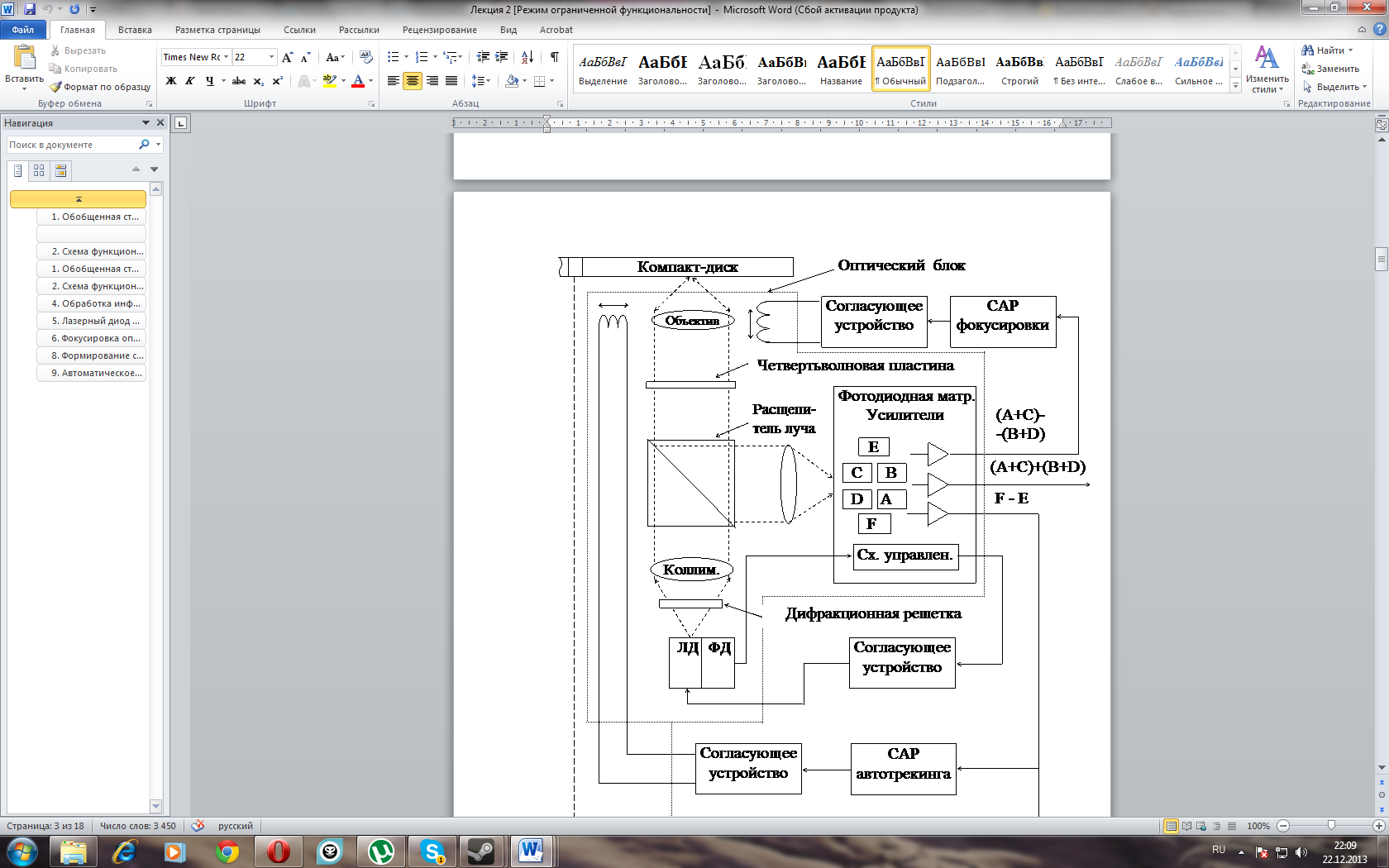

В линзах коллиматора расходящийся пучок, излучаемый лазерным диодом ЛД, преобразуется в параллельный пучок. Поляризация луча линейная. Дифракционной решеткой луч разделяется на несколько составляющих – главный луч и убывающие по интенсивности светового потока боковые лучи.

Прямоугольная расщепляющая призма состоит из двух склеенных треугольных призм. В результате этого образуется оптическая система, пропускающая в прямом направлении только составляющую лазерного луча, вектор поляризации которой находится в данном случае в плоскости, совпадающей с плоскостью чертежа. При прохождении луча через четвертьволновую пластину он разделяется на два параллельных луча. Толщина пластины выбирается такой, чтобы разность фаз векторов поляризации лучей равнялась 90○. В результате прохождения через пластину луч меняет поляризацию с линейной на круговую.

41. Объясните акустическое оформление высших порядков

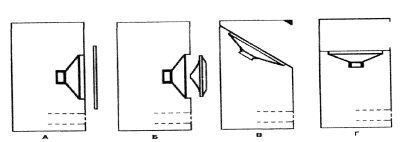

(рис. А) перед диффузором размещается отражающая поверхность. Однако такое решение ухудшает чувствительность и амплитудную характеристику

(рис. Б) перед диффузором ставят тело чечевицеобразной формы

(рис. в, г) ставят отражающую поверхность, расположенную под углом. Выполняет роль короткого рупора что способствует акустическому диапазону частот.

четвертого порядка (рис А). Полосовые громкоговорители шестого (рис. Б,В) и восьмого (рис. Г,Д)

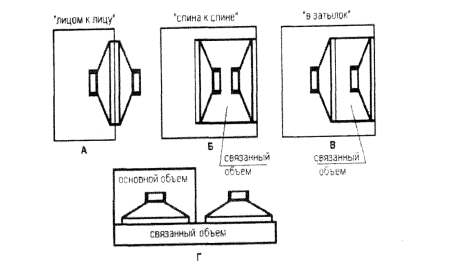

Практически в любой системе можно использовать сдвоенные головки. Поскольку при сдваивании обычно используются однотипные головки с достаточно близкими параметрами, можно считать, что эти параметры практически не изменятся. Однако заключенный между диффузорами головок связанный объем воздуха увеличивает эффективную массу подвижной системы, понижая частоту основного механического резонанса головок больших размеров до 80% от исходной.

42. Приведите принципиальную схему и обоснуйте применение элементов

индикатора уровня записи

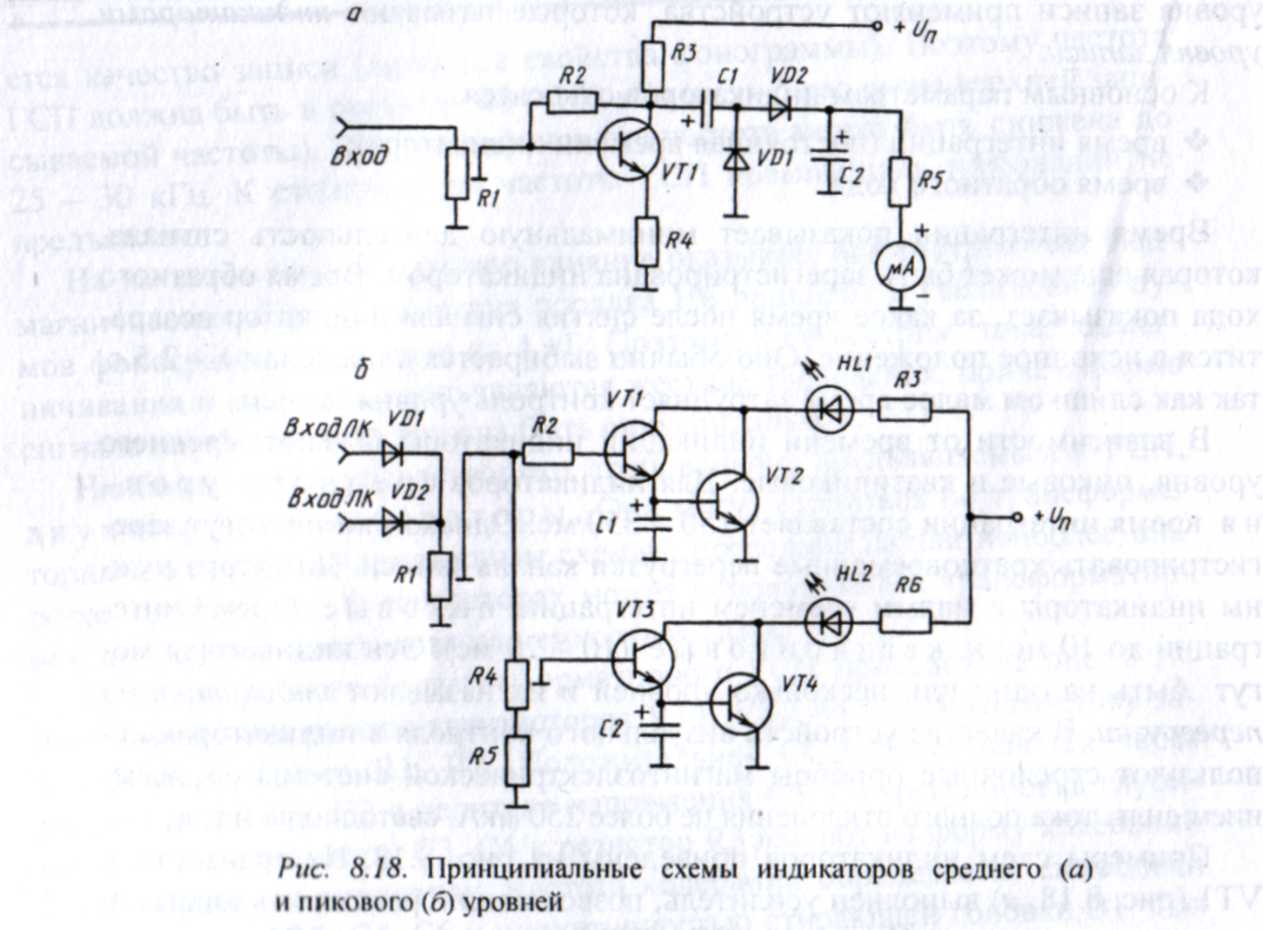

VT1- усилитель , который позволяет расширить диапазон измеряемых уровней.

VD1 u VD2 – согласующие. С2- фильтр

42. Объясните процесс дискретизации

Дискретизация - это представление непрерывного во времени сигнала последовательностью импульсных отсчетов (выборок), величина которых равна или пропорциональна мгновенным значениям сигнала в соответст­вующие моменты времени .При этом аналоговый сигнал (рис а) делится на одинаковые времен­ные интервалы с помощью высокостабильного тактового генератора, т.е.

задается частота дискретизации f_Д (рис б). Частота тактового генера­тора должна удовлетворять требованию f_Д > 2F_B, где F_B - высшая часто­та спектра аналогового сигнала (для звукового диапазона частот - 20 кГц). При дискретизации происходит амплитудно-импульсная .модуляция (АИМ), и в результате появляется АИМ-сигнал (рис. 10.1, в), т.е. сигнал представлен в виде последовательности мгновенных значений - выборок.
