Приведите принципиальную схему и обоснуйте применение элементов
декодера с пилот-тоном

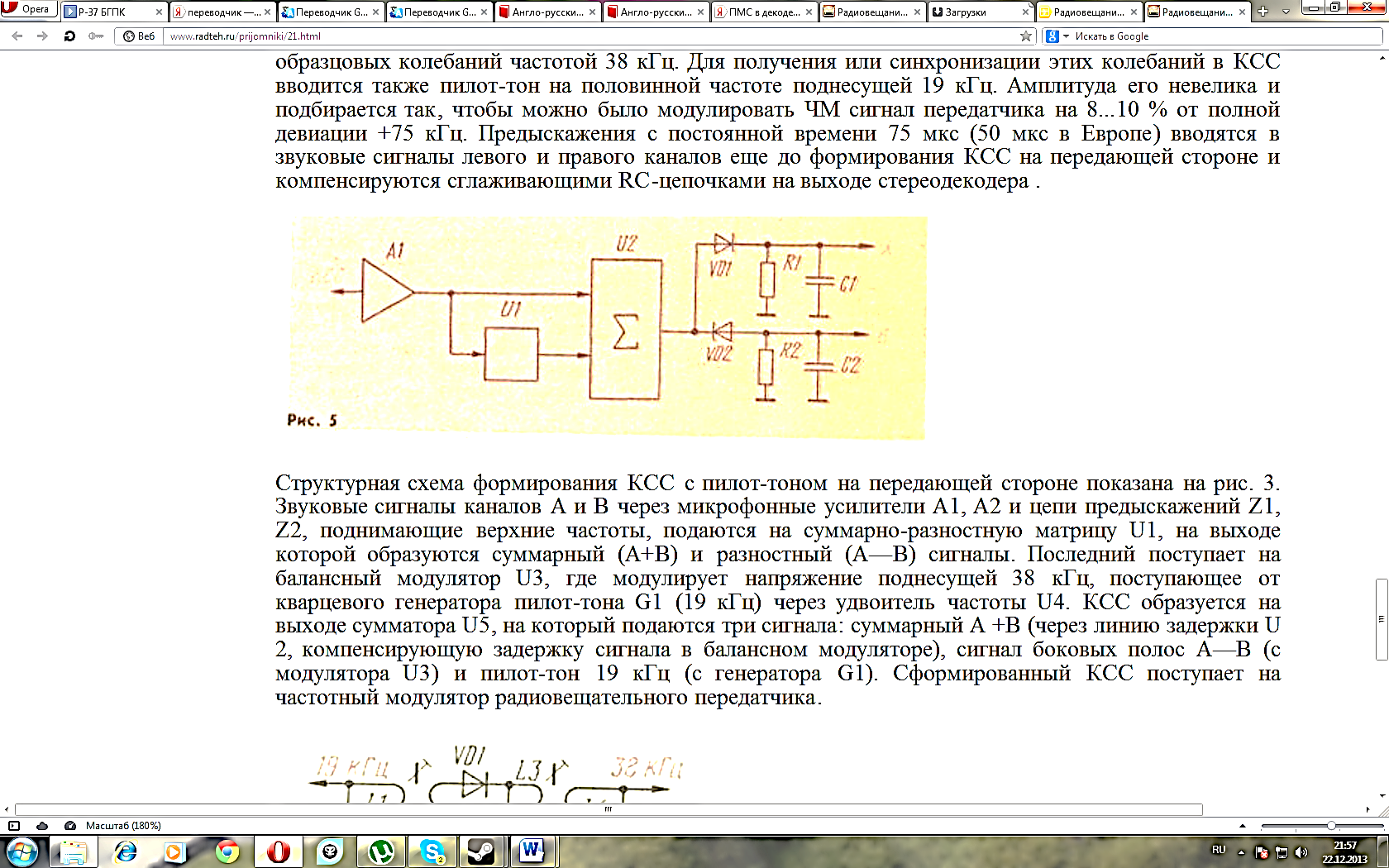

Комплексный стереофоническим сигналом (КСС) с выхода частотного детектора приемника усиливается каскадом А 1 и поступает на устройство выделения сигнала поднесущей U1. Этот сигнал складывается с КСС в сумматоре U2, и полученный полярно-модулированный сигнал (ПМС) детектируется полярным детектором на диодах VD1, VD2, образуя на выходе сигналы левого и правого каналов (А и В). Устройство выделения сигнала поднесущей Ш содержит контур, отфильтровывающий пилот-тон, удвоитель частоты и контур, выделяющий сигнал поднесущей . Принципиальная схема устройства дана на рис. 6.

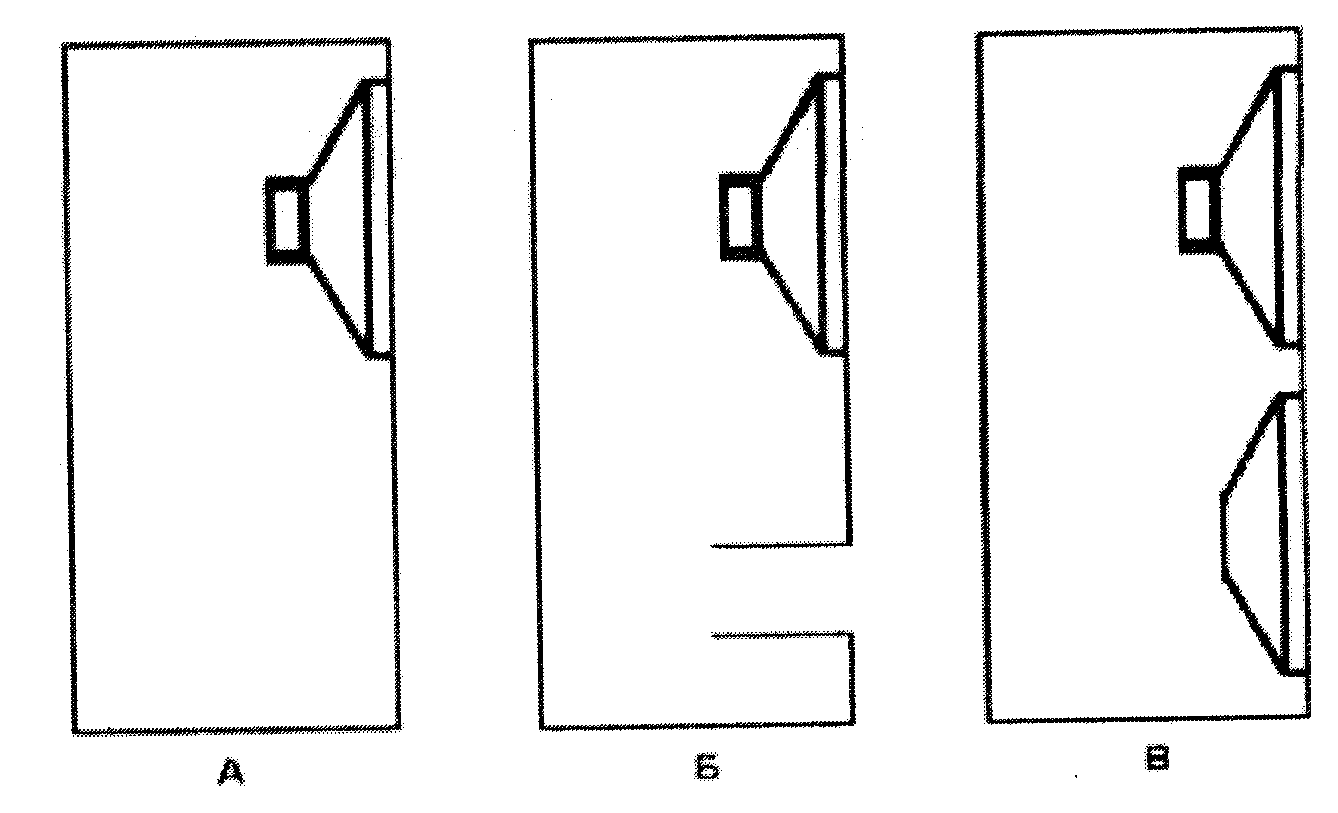

Объясните акустическое оформление типа «фазоинвертор»
Фазоинвертор – это резонансная система
Заключенная в фазоинвертор масса воздуха на частоте его настройки ведет себя подобно диффузору, являясь источником звуковых колебаний.
Механизм работы фазоинвертора заключается в том, что специально рассчитанный акустический резонатор-фазоинвертор производит инверсию (переворот) фазы звуковой волны, излучаемой тыльной стороной диффузора. Эта перевернутая звуковая волна с выхода фазоинвертора суммируется со звуковой волной от фронтальной поверхности диффузора, что и приводит увеличению уровня звукового
давления громкоговорителя на частоте настройки фазоинвертора.
Приведите принципиальную схему и обоснуйте применение элементов
генератора стирания и подмагничивания
На схеме режим работы транзисторов VТ1, VТ2 по постоянному току задается резисторами R1, R2. Положительная ОС осуществляется через конденсаторы С1, С2 с делителя напряжения СЗ, С4 (регулировка глубины ОС). Конденсаторы СЗ, С4 и резистор RЗ влияют на форму колебаний генератора и их амплитуду. Частота колебаний определяется емкостями конденсаторов СЗ, С4, С6 и индуктивностью стирающей головки В1. Ток стирания зависит от резистора R4, который с конденсатором С5 образует развязывающий фильтр по питанию. Резисторы R6, R1 служат для получения необходимого тока подмагничивания.
Объясните акустическое оформление типа «экран»

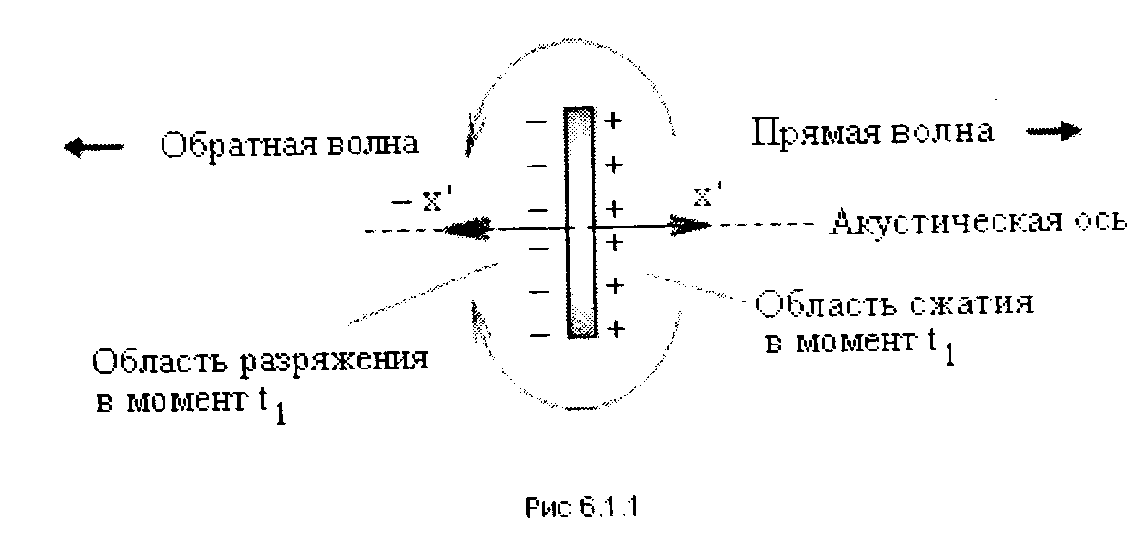

Передняя и задняя поверхности колеблющегося поршня излучают колебания в противофазе: когда передняя поверхность в момент времени t 1создает сжатие среды, то противоположная поверхность поршня, в этот же момент t 1, создает разрежение.
Сжатие и разрежение распространяются в разные стороны (Рис.6.1.1). При определенных условиях, огибая поршень, волны интерферируют с колебаниями возникшими с противоположной стороны (фазы) и их сумма стремится к нулю. Это явление называют - акустическим коротким замыканием (АКЗ). Возникновение АКЗ уменьшает отдачу акустической мощности излучателя (поршня) в области тех частот, при которых длина излучаемой волны велика по сравнению с размерами поршня (условия дифракции). Это явление возникает на низких частотах НЧ звуковой волны.
Чтобы избежать АКЗ на низких частотах, необходимо установить экран, чтобы колебания из области сжатия не огибали поршень и исключили явление интерференции. Экран устанавливается в сочетании с излучателем.
